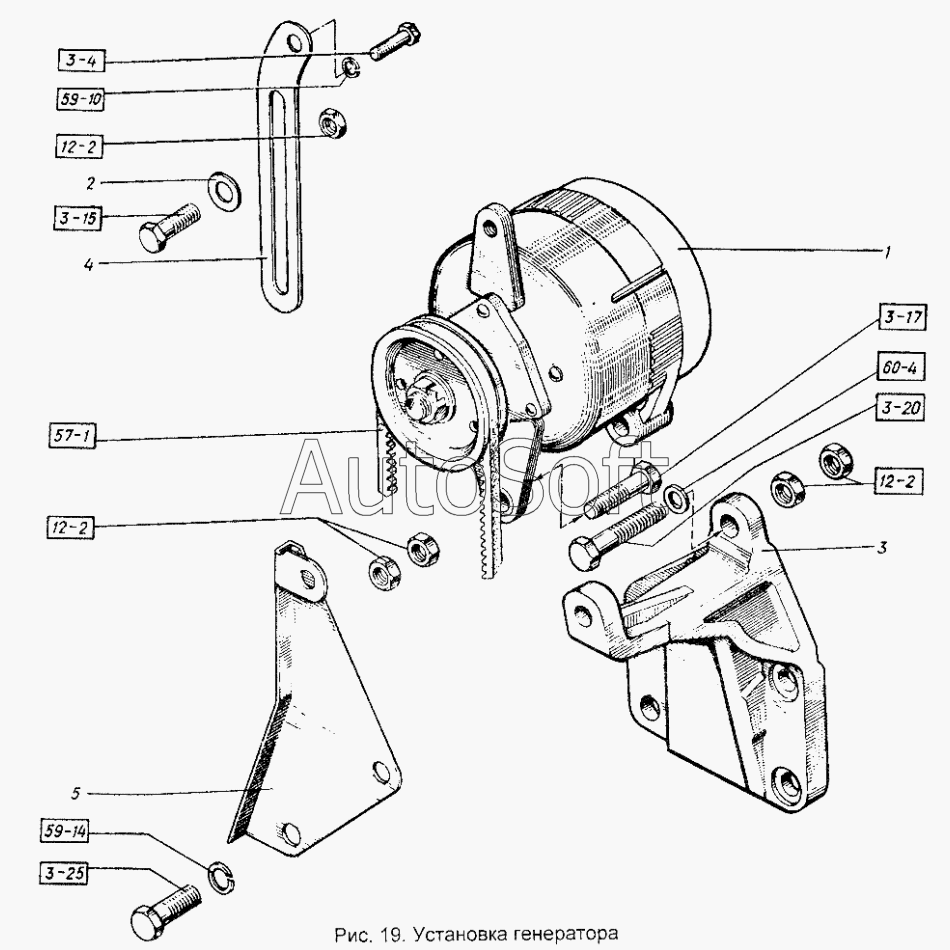

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Установка генератора
1
2
3
4
5
М10x25.7796
М10x35.7796
М10х60.7796
М12x35.7796
М8х20.7796
М10.2524
М10.2524
М10.2524
П-12,5х9-1120.5813
10x1,5.04.10450
12.65Г.6402
8.65Г.6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10x1,5.04.10450 | 1***0 | Шайба (d=10,5, d1=15, S=1,5) | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.2524 | М***4 | Гайка (d=10, H=8, S=14) | |
| М10x25.7796 | М***6 | Болт | |
| М10x35.7796 | М***6 | Болт | |
| М10х60.7796 | М***6 | Болт (d=10, l=60, L0=26, H=6, S=14) | |
| М12x35.7796 | М***6 | Болт | |
| М8х20.7796 | М***6 | Болт | |
| П-12,5х9-1120.5813 | П***3 | Ремень (d=15, D=12,5, B=9) | |
| 1 | 6***0 | Генератор | |
| 2 | 6***0 | Пластина опорная | |
| 3 | 6***1 | Кронштейн генератора | |
| 4 | 6***0 | Натяжитель | |
| 5 | 6***0 | Кронштейн натяжителя |
