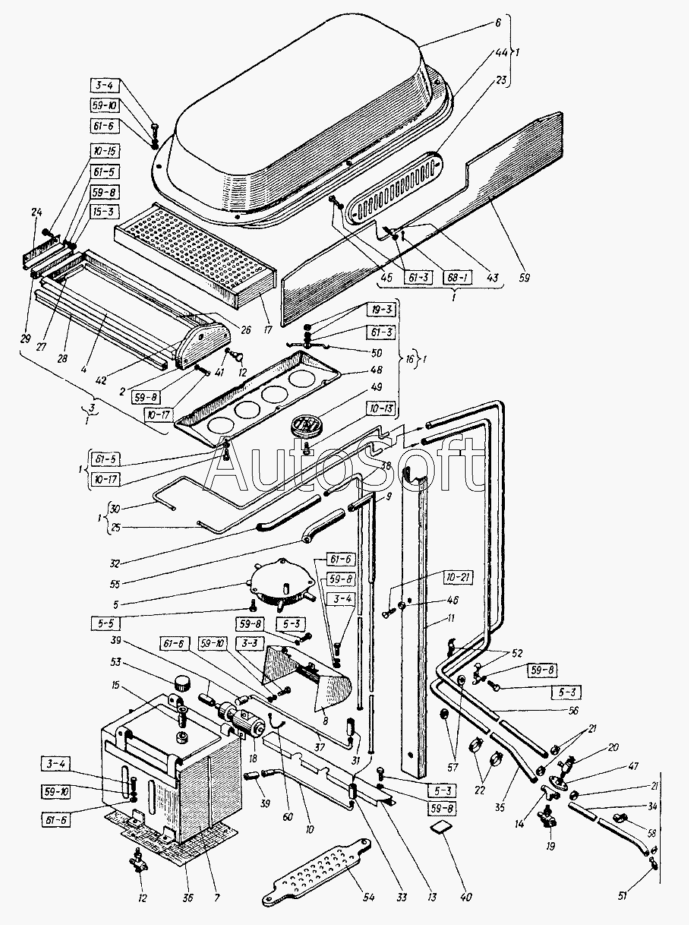

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Воздухоохладитель
1
1
1
1
1
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
М6х16.7798
М6х16.7798
М6х16.7798
М6х20.7798
М8х16.7796
М8х20.7796
М8х20.7796
М8х20.7796
М5х30.17473
М6х12.17473
М6х16.17473
М6х16.17473
М6х40.17473
151К.95.001
М5.5927
М6.5915
5.04.11371
5.04.11371
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.04.11371
6.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.04.11371
8.04.11371
8.04.11371
8.04.11371
1,6x12.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1,6x12.397 | 1***7 | Шплинт | |
| 151К.95.001 | 1***1 | Воздухоохладитель | |
| 5.04.11371 | 5***1 | Шайба | |
| 6.04.11371 | 6***1 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М5.5927 | М***7 | Гайка | |
| М5х30.17473 | М***3 | Винт (d=5, l=30, L0=16, H=3.5, D=8,5) | |
| М6.5915 | М***5 | Гайка | |
| М6х12.17473 | М***3 | Винт | |
| М6х16.17473 | М***3 | Винт | |
| М6х16.7798 | М***8 | Болт | |
| М6х20.7798 | М***8 | Болт | |
| М6х40.17473 | М***3 | Винт | |
| М8х16.7796 | М***6 | Болт | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 1***0 | Воздухоохладитель | |
| 2 | 1***8 | Крышка | |
| 3 | 1***9 | Фильтр | |
| 4 | 1***0 | Рамка | |
| 5 | 1***1 | Водосборник | |
| 6 | 1***2 | Крышка | |
| 7 | 1***1 | Бак | |
| 8 | 1***7 | Крышка | |
| 9 | 1***8 | Труба слива | |
| 10 | 1***0 | Труба | |
| 11 | 1***1 | Каркас | |
| 12 | 7***2 | Кнопка в сборе | |
| 13 | 1***6 | Накладка | |
| 14 | 1***2 | Тройник | |
| 14 | 1***0 | Тройник | |
| 15 | 1***3 | Фильтр в сборе | |
| 16 | 1***2 | Корпус воздухораспределителя | |
| 17 | 1***2 | Фильтр | |
| 18 | 3***0 | Электродвигатель с насосом | |
| 19 | П***0 | Кран | |
| 20 | В***1 | Кран | |
| 21 | Х***5 | Хомутик стяжной | |
| 22 | Х***2 | Хомут | |
| 23 | 1***3 | Решетка | |
| 24 | 1***5 | Упор | |
| 25 | 1***1 | Трубка сливная | |
| 26 | 1***6 | Прокладка | |
| 27 | 1***1 | Прокладка | |
| 28 | 1***7 | Желобок | |
| 29 | 1***1 | Желобок | |
| 30 | 1***2 | Трубка напорная | |
| 31 | 1***0 | Трубка | |
| 32 | 1***1 | Трубка | |
| 33 | 1***2 | Трубка | |
| 34 | 1***3 | Трубка | |
| 35 | 1***4 | Трубка | |
| 36 | 1***2 | Прокладка | |
| 37 | 1***0 | Трубка | |
| 38 | 1***5 | Трубка | |
| 39 | 1***6 | Трубка | |
| 40 | 1***0 | Заглушка | |
| 41 | 7***4 | Шайба стопорная | |
| 42 | 1***1 | Уплотнитель | |
| 43 | 1***1 | Пружина | |
| 44 | 1***1 | Уплотнитель | |
| 45 | 1***3 | Палец | |
| 46 | 1***9 | Шайба специальная | |
| 47 | 1***4 | Фланец | |
| 48 | 1***1 | Корпус воздухораспределителя | |
| 49 | 1***1 | Воздухораспределитель | |
| 50 | 1***2 | Зажим | |
| 51 | 1***8 | Штуцер | |
| 52 | 1***5 | Скоба | |
| 53 | 1***А | Крышка | |
| 54 | 1***1 | Площадка | |
| 55 | 1***0 | Трубка | |
| 56 | 1***4 | Трубка | |
| 57 | 1***2 | Втулка | |
| 58 | 1***1 | Скоба | |
| 59 | 1***1 | Обивка | |
| 60 | 1***2 | Провод |
