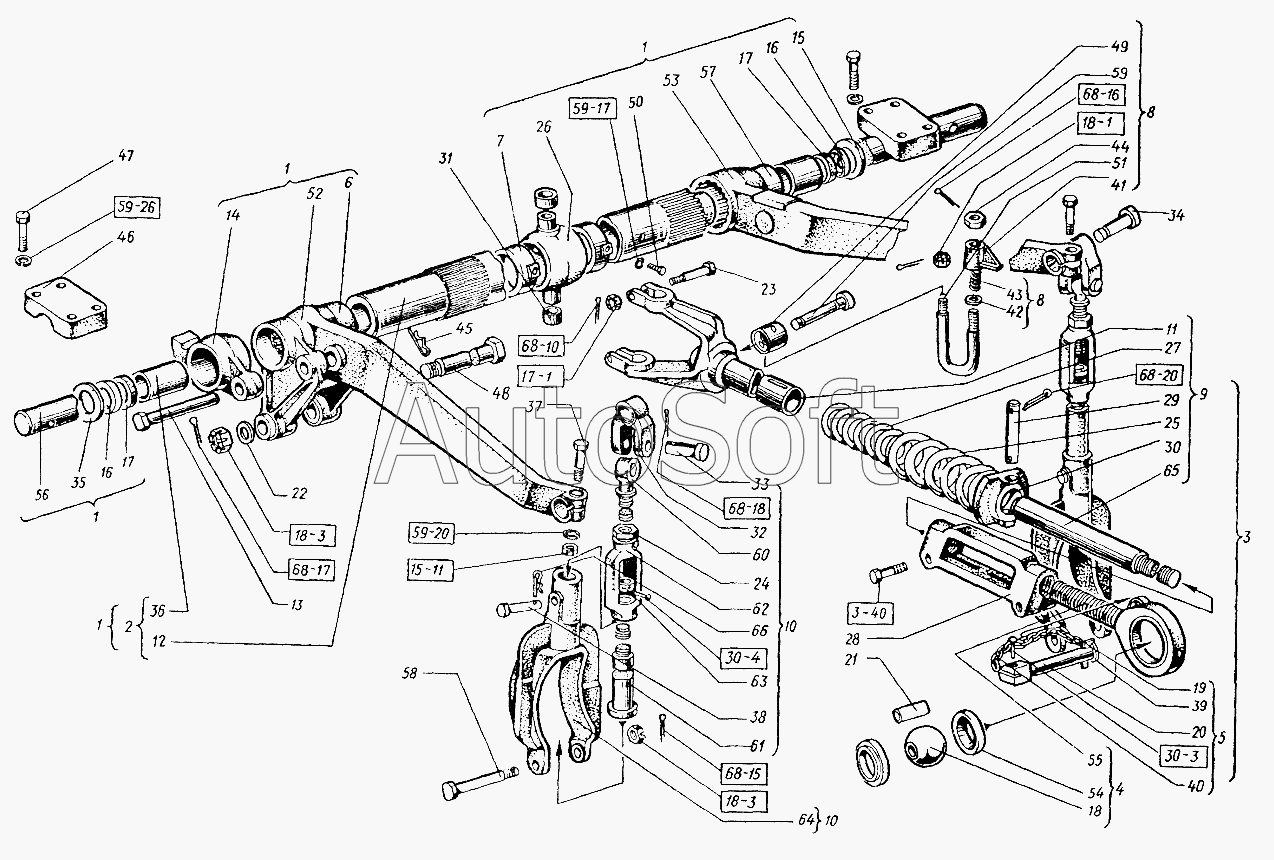

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Устройство навесное
53
63
62
61
60
59
58
57
56
55
54
64
52
51
50
49
48
47
46
45
44
43
151.56.001-3
8x50.397
6,3x40.397
5x50.397
5x36.397
4x36.397
3,2x25.397
24.65Г. 6402
16.65Г.6402
14.65Г.6402
151.56.001-4
42
8x46.10299
6x42.10299
М27х2.5919
М27х2.5919
М16.5915
М16.5919
М12х1,25.5918
М20х55.7796
66
65
11
20
20
19
18
17
17
16
16
15
14
13
12
21
10
10
9
8
8
7
6
5
4
3
2
31
41
40
39
38
37
36
35
34
33
32
1
1
1
1
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14.65Г.6402 | 1***2 | Шайба | |
| 151.56.001-3 | 1***3 | Устройство навесное | |
| 151.56.001-4 | 1***4 | Устройство навесное | |
| 16.65Г.6402 | 1***2 | Шайба | |
| 24.65Г. 6402 | 2***2 | Шайба (d=24,5, b=S=5,5) | |
| 3,2x25.397 | 3***7 | Шплинт | |
| 4x36.397 | 4***7 | Шплинт | |
| 5x36.397 | 5***7 | Шплинт | |
| 5x50.397 | 5***7 | Шплинт | |
| 6,3x40.397 | 6***7 | Шплинт | |
| 6x42.10299 | 6***9 | Заклёпка | |
| 8x46.10299 | 8***9 | Заклёпка | |
| 8x50.397 | 8***7 | Шплинт | |
| М12х1,25.5918 | М***8 | Гайка | |
| М16.5915 | М***5 | Гайка | |
| М16.5919 | М***9 | Гайка | |
| М20х55.7796 | М***6 | Болт | |
| М27х2.5919 | М***9 | Гайка | |
| 1 | 1***А | Ось верхняя | |
| 2 | 1***А | Вал | |
| 3 | 1***Б | Тяга | |
| 4 | 1***6 | Головка | |
| 5 | 1***8 | Головка | |
| 6 | 1***1 | Рычаг штока в сборе | |
| 7 | 1***2 | Кольцо упорное в сборе | |
| 8 | 1***1 | Фиксатор в сборе | |
| 9 | 1***А | Вилка | |
| 10 | 1***9 | Раскос в сборе | |
| 11 | 1***1 | Вилка | |
| 12 | 1***1 | Вал рычагов | |
| 13 | 1***2 | Палец блокировки | |
| 14 | 1***А | Рычаг упорный | |
| 15 | 1***6 | Шайба | |
| 16 | 1***1 | Колпак | |
| 17 | 1***2 | Кольцо СП-60-47-8 ГОСТ 6308-71 | |
| 18 | 1***1 | Шарнир | |
| 19 | 1***3 | Чека | |
| 20 | 1***4 | Палец | |
| 20 | 1***4 | Палец | |
| 21 | 1***5 | Втулка | |
| 22 | 7***7 | Шайба | |
| 23 | 7***6 | Гайка упорная | |
| 24 | 7***8 | Гайка М36 ГОСТ 2526-62 | |
| 25 | 7***3 | Пружина | |
| 26 | 7***9 | Траверса верхней тяги | |
| 27 | 7***3 | Пружина малая | |
| 28 | 7***А | Муфта верхней тяги | |
| 29 | 7***6 | Палец | |
| 30 | 7***7 | Шайба упорная | |
| 31 | 7***1 | Втулка малая | |
| 32 | 7***А | Серьга раскоса | |
| 33 | 7***5 | Палец серьги раскоса | |
| 34 | 7***1 | Палец рычага малый | |
| 35 | 7***9 | Шайба | |
| 36 | 7***3 | Втулка | |
| 37 | 7***1 | Болт рычагов | |
| 38 | 7***1 | Палец серьги | |
| 39 | 7***5 | Кольцо чеки | |
| 40 | 7***1 | Цепочка | |
| 41 | 7***А | Упор | |
| 42 | 7***8 | Шайба фиксатора | |
| 43 | 7***9 | Пружина фиксатора | |
| 44 | 7***4 | Шайба фиксатора | |
| 45 | 1***А | Шплинт пружинный | |
| 46 | 1***2 | Крышка бугеля стойки | |
| 47 | 1***3 | Болт специальный | |
| 48 | 1***1 | Палец рычага штока | |
| 49 | 1***4 | Втулка фиксатора | |
| 50 | 1***9 | Винт установочный | |
| 51 | 1***1 | Фиксатор | |
| 52 | 1***А | Рычаг подъемный левый | |
| 53 | 1***А | Рычаг подъемный правый | |
| 54 | 1***1 | Кольцо | |
| 55 | 1***А | Готовка верхней тяги | |
| 56 | 1***1 | Ось верхняя | |
| 57 | 1***2 | Втулка упорная | |
| 58 | 1***1 | Палец рычагов нижний | |
| 59 | 1***2 | Палец рычага | |
| 60 | 1***5 | Винт раскоса верхний | |
| 61 | 1***6 | Винт раскоса | |
| 62 | 1***7 | Муфта раскоса | |
| 63 | 1***8 | Кольцо предохранительное | |
| 64 | 1***3 | Вилка раскоса | |
| 65 | 1***7 | Винт | |
| 66 | 1***1 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
