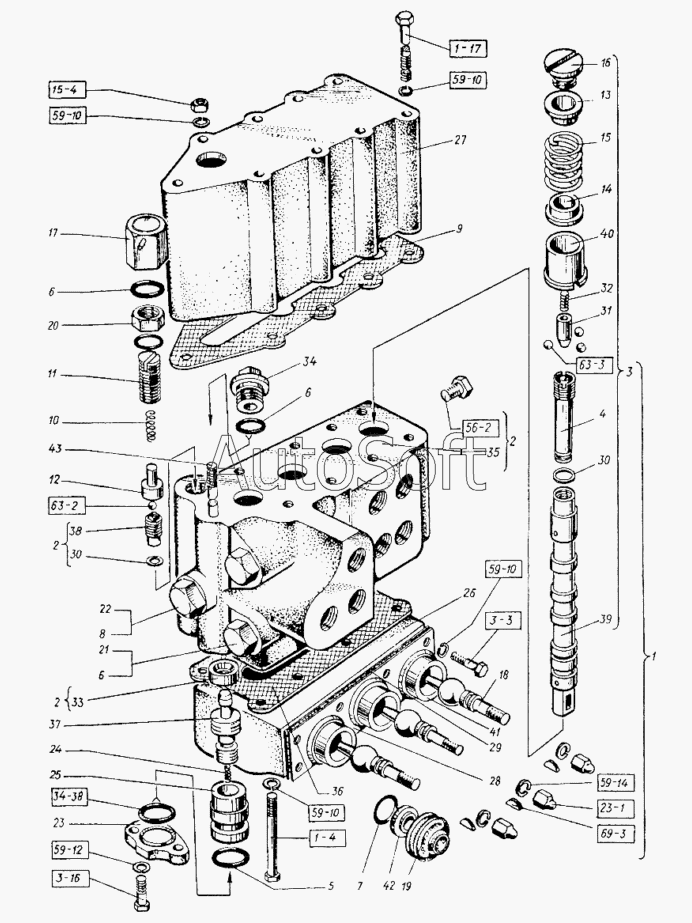

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Гидрораспределитель Р80-3/1-222
М10x30.7796
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
М12х35.7795
М8х16.7796
М8х55.7795
М12х1,25.11860
М8.5915
У-35х30.9833
КГ 1/4"
10.65Г.6402
12.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
5,556-100.3722
6,35-100.3722
3x6,5.24071
15
2
2
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 3x6,5.24071 | 3***1 | Шпонка | |
| 5,556-100.3722 | 5***2 | Шарик | |
| 6,35-100.3722 | 6***2 | Шарик | |
| 8.65Г.6402 | 8***2 | Шайба | |
| КГ 1/4" | К***" | Пробка (L=20, H=5, S=14) | |
| М10x30.7796 | М***6 | Болт | |
| М12х1,25.11860 | М***0 | Гайка | |
| М12х35.7795 | М***5 | Болт (d=12, l=35, L0=30, H=7, S=17) | |
| М8.5915 | М***5 | Гайка | |
| М8х16.7796 | М***6 | Болт | |
| М8х55.7795 | М***5 | Болт | |
| У-35х30.9833 | У***3 | Кольцо (D=29,5, d=3,3) | |
| 1 | Р***0 | Распределитель Р80-3/1-222 | |
| 2 | Р***0 | Корпус распределителя | |
| 3 | Р***0 | Золотник | |
| 4 | Р***0 | Гильза | |
| 5 | Н***1 | Кольцо уплотнительное | |
| 6 | Н***4 | Кольцо уплотнительное | |
| 7 | Н***7 | Кольцо уплотнительное | |
| 8 | Н***6 | Кольцо уплотнительное | |
| 9 | Р***А | Прокладка нижняя | |
| 10 | Р***Б | Пружина | |
| 11 | Р***А | Винт | |
| 12 | Р***А | Направляющая | |
| 13 | Р***А | Стакан | |
| 14 | Р***А | Стакан | |
| 15 | Р***5 | Пружина золотника | |
| 16 | Р***А | Пробка | |
| 17 | Р***Б | Колпачок | |
| 18 | Р***А | Рычаг | |
| 19 | Р***М | Чехол | |
| 20 | Р***Б | Гайка | |
| 21 | Р***6 | Заглушка | |
| 22 | Р***7 | Заглушка | |
| 23 | Р***Г | Упор | |
| 24 | Р***2 | Пружина перепускного клапана | |
| 25 | Р***А | Направляющая | |
| 26 | Р***Б | Крышка | |
| 27 | Р***3 | Крышка нижняя | |
| 28 | Р***Б | Пластина | |
| 29 | Р***7 | Пластина колец | |
| 30 | Р***А | Прокладка | |
| 31 | Р***9 | Втулка фиксаторная | |
| 32 | Р***2 | Пружина фиксатора | |
| 33 | Р***0 | Гнездо | |
| 34 | Р***4 | Пробка | |
| 35 | Р***0 | Корпус распределители | |
| 36 | Р***8 | Прокладка | |
| 37 | Р***1 | Клапан перепускной | |
| 38 | Р***3 | Гнездо предохранительного клапана | |
| 39 | Р***4 | Золотник | |
| 40 | Р***1 | Обойма фиксатора | |
| 41 | Р***4 | Кольцо | |
| 42 | Р***5 | Кольцо | |
| 43 | Ш***0 | Шпилька |
