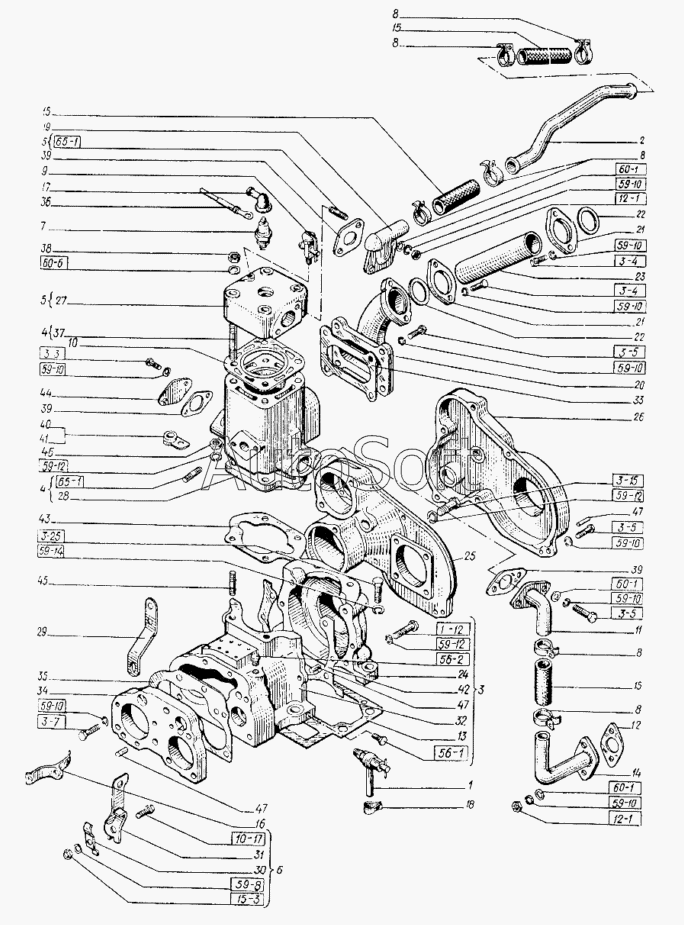

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель
41
М10х60.7795
М10x25.7796
47
47
47
46
45
44
43
42
М12x35.7796
40
39
39
39
38
37
36
35
34
33
М8х16.7796
М8х20.7796
М8х20.7796
М8х25.7796
М8х25.7796
М8х25.7796
М8Х35.7796
М6х16.17473
М6.5915
М8.2524
М8.2524
КГ 1/8"
КГ 1/4"
10.65Г.6402
10.65Г.6402
10.65Г.6402
10x2.01.10450
12.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М8х20.22034
М8х20.22034
17
2
3
4
4
5
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
15
15
16
1
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 10x2.01.10450 | 1***0 | Шайба (d=10,5, d1=18, S=2) | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| КГ 1/4" | К***" | Пробка (L=20, H=5, S=14) | |
| КГ 1/8" | К***" | Пробка (L=15, H=4,5, S=12) | |
| М10x25.7796 | М***6 | Болт | |
| М10х60.7795 | М***5 | Болт (d=10, l=60, L0=26, H=6, S=14) | |
| М12x35.7796 | М***6 | Болт | |
| М6.5915 | М***5 | Гайка | |
| М6х16.17473 | М***3 | Винт | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х16.7796 | М***6 | Болт | |
| М8х20.22034 | М***4 | Шпилька (d=8, l=20, l0=16, l1=10) | |
| М8х20.7796 | М***6 | Болт | |
| М8х25.7796 | М***6 | Болт | |
| М8Х35.7796 | М***6 | Болт (d=8, l=35, L0=22, H=5, S=12) | |
| 1 | 6***0 | Кран | |
| 2 | 6***1 | Труба | |
| 3 | 7***1 | Картер | |
| 4 | 3***1 | Цилиндр | |
| 5 | 3***0 | Головка цилиндров | |
| 6 | 3***1 | Кронштейн | |
| 7 | А***4 | Свеча зажигания | |
| 8 | А***0 | Хомут стяжной | |
| 9 | Д***Б | Краник заливной | |
| 10 | Д***А | Прокладка головки цилиндров | |
| 11 | 6***0 | Патрубок | |
| 12 | 6***0 | Прокладка | |
| 13 | 6***0 | Прокладка | |
| 14 | 6***1 | Патрубок | |
| 15 | 6***0 | Шланг | |
| 16 | 6***3 | Зацеп | |
| 17 | 5***Б | Наконечник изоляционный | |
| 18 | 6***0 | Хомут | |
| 19 | 7***0 | Патрубок головки | |
| 20 | 7***1 | Патрубок выхлопной | |
| 21 | 7***0 | Фланец | |
| 22 | 7***1 | Кольцо | |
| 23 | 7***0 | Труба | |
| 24 | 7***1 | Картер пускового двигателя задняя половина | |
| 25 | 3***1 | Картер маховика | |
| 26 | 3***1 | Крышка картера маховика | |
| 27 | 3***0 | Головка цилиндров | |
| 28 | 3***0 | Цилиндр | |
| 29 | 3***0 | Кронштейн | |
| 30 | 3***0 | Прижим | |
| 31 | 3***0 | Кронштейн | |
| 32 | Д***1 | Картер (передняя половина) | |
| 33 | Д***1 | Прокладка | |
| 34 | Д***А | Плита промежуточная | |
| 35 | Д***3 | Прокладка | |
| 36 | Д***9 | Провод высокого напряжения | |
| 37 | Д***1 | Шпилька | |
| 38 | Д***2 | Гайка | |
| 39 | Д***3 | Прокладка фланца патрубка | |
| 40 | Д***А | Планка крепления провода магнето | |
| 41 | Д***3 | Втулка провода высокого напряжения | |
| 42 | Д***5 | Прокладка картера | |
| 43 | Д***6 | Прокладка основания цилиндра | |
| 44 | Д***5 | Заглушка | |
| 45 | Д***0 | Шпилька крепления цилиндра | |
| 46 | Д***1 | Гайка специальная | |
| 47 | Д***2 | Палец |
