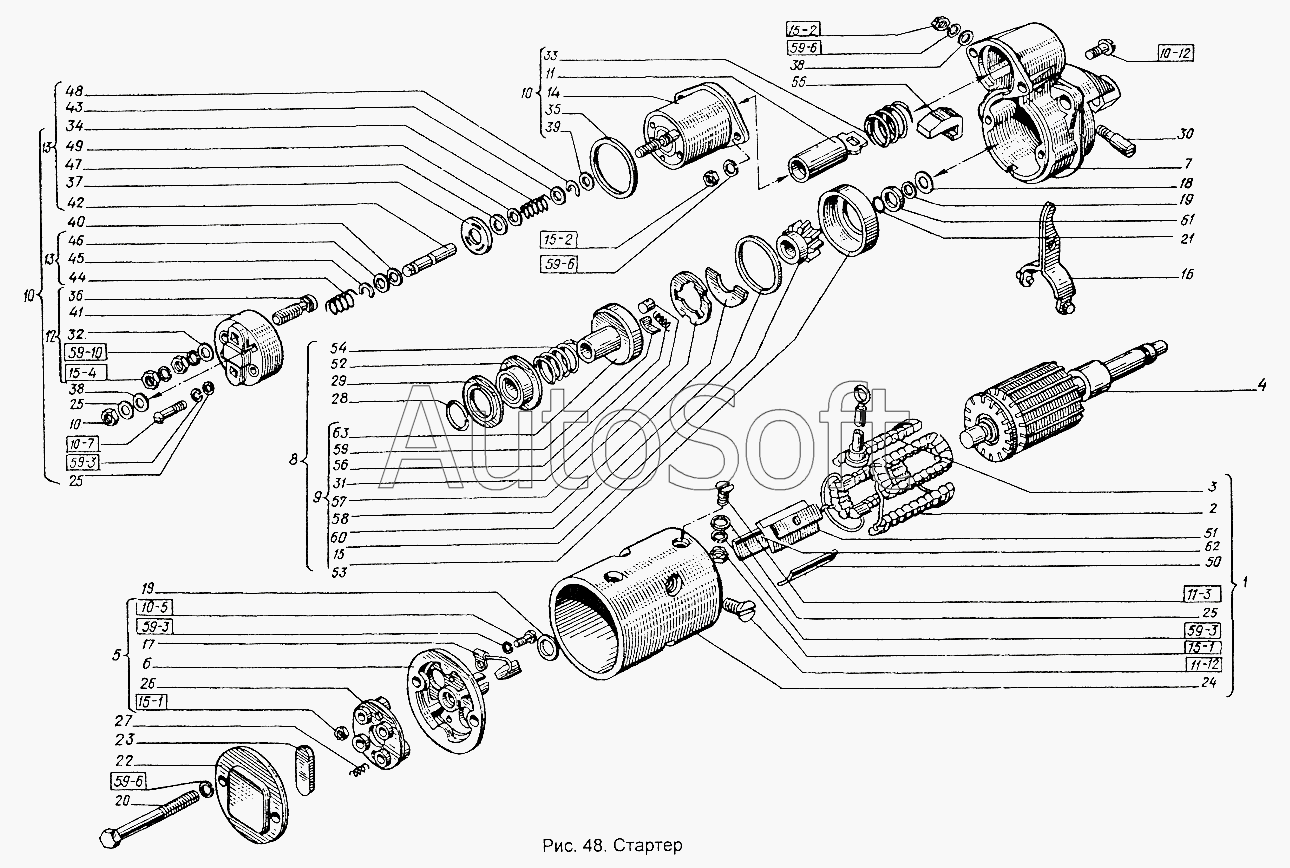

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Стартер
47
56
55
54
53
52
51
50
49
48
57
46
45
44
43
42
41
40
39
М4х30.17473
8.65Г.6402
5Т.65Г.6402
5Т.65Г.6402
5Т.65Г.6402
4.65Г.6402
4.65Г.6402
4.65Г.6402
М8.5915
М5.5915
М5.5915
М4.5915
М4.5915
М8х12.17475
М5х18.17473
38
38
М4х14.17473
М4х12.17475
63
62
61
60
59
58
10
10
10
19
19
18
17
16
15
14
13
13
12
11
20
9
8
7
6
5
4
3
2
29
37
36
35
34
33
32
31
30
1
28
27
26
25
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4.65Г.6402 | 4***2 | Шайба | |
| 5Т.65Г.6402 | 5***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М4.5915 | М***5 | Гайка | |
| М4х12.17475 | М***5 | Винт (d=4, l=12, L0=12, H=2, D=7,4) | |
| М4х14.17473 | М***3 | Винт (d=4, l=14, L0=14, H=2,8, D=7) | |
| М4х30.17473 | М***3 | Винт (d=4, l=30, L0=14, H=2,8, D=7) | |
| М5.5915 | М***5 | Гайка | |
| М5х18.17473 | М***3 | Винт | |
| М8.5915 | М***5 | Гайка | |
| М8х12.17475 | М***5 | Винт (d=8, l=12, L0=12, H=4, D=14,5) | |
| 1 | С***0 | Корпус | |
| 2 | С***1 | Катушки полюсов | |
| 3 | С***2 | Катушка | |
| 4 | С***1 | Якорь | |
| 5 | С***3 | Крышка | |
| 6 | С***3 | Крышка | |
| 7 | С***2 | Крышка | |
| 8 | С***0 | Привод | |
| 9 | С***0 | Шестерня | |
| 10 | Р***0 | Реле | |
| 11 | Р***2 | Якорь | |
| 12 | Р***2 | Крышка | |
| 13 | Р***1 | Шток | |
| 14 | Р***2 | Ярмо с катушкой | |
| 15 | С***0 | Шестерня | |
| 16 | С***1 | Рычаг | |
| 17 | Ф***7 | Щетка К-23-1 | |
| 18 | С***1 | Шайба | |
| 19 | С***2 | Шайба | |
| 20 | С***3 | Болт | |
| 21 | С***8 | Кольцо | |
| 22 | С***3 | Колпак | |
| 23 | С***6 | Прокладка | |
| 24 | С***1 | Корпус | |
| 25 | С***3 | Шайба | |
| 26 | С***2 | Щеткодержатель | |
| 27 | С***4 | Пружина | |
| 28 | С***2 | Кольцо | |
| 29 | С***3 | Шайба | |
| 30 | 2***9 | Ось | |
| 31 | B***р | Ролик | |
| 32 | В***3 | Шайба | |
| 33 | Р***4 | Пружина | |
| 34 | Р***7 | Пружина | |
| 35 | Р***2 | Прокладка | |
| 36 | Р***3 | Болт | |
| 37 | Р***3 | Пластина | |
| 38 | Р***6 | Шайба | |
| 39 | Р***8 | Шайба | |
| 40 | Р***5 | Шайба | |
| 41 | Р***2 | Крышка | |
| 42 | Р***1 | Шток | |
| 43 | Р***2 | Шайба | |
| 44 | Р***4 | Пружина | |
| 45 | Р***5 | Скоба | |
| 46 | Р***6 | Шайба | |
| 47 | Р***7 | Шайба | |
| 48 | Р***8 | Шайба | |
| 49 | Р***9 | Шайба | |
| 50 | С***3 | Изоляция | |
| 51 | С***2 | Полюс | |
| 52 | С***7 | Чашка | |
| 53 | С***1 | Крышка | |
| 54 | С***3 | Пружина | |
| 55 | С***9 | Прокладка | |
| 56 | С***2 | Пружина | |
| 57 | С***7 | Шайба | |
| 58 | С***8 | Шайба | |
| 59 | С***1 | Колодка | |
| 60 | С***5 | Кольцо | |
| 61 | С***5 | Кольцо | |
| 62 | С***1 | Изоляция | |
| 63 | С***1 | Втулка |
