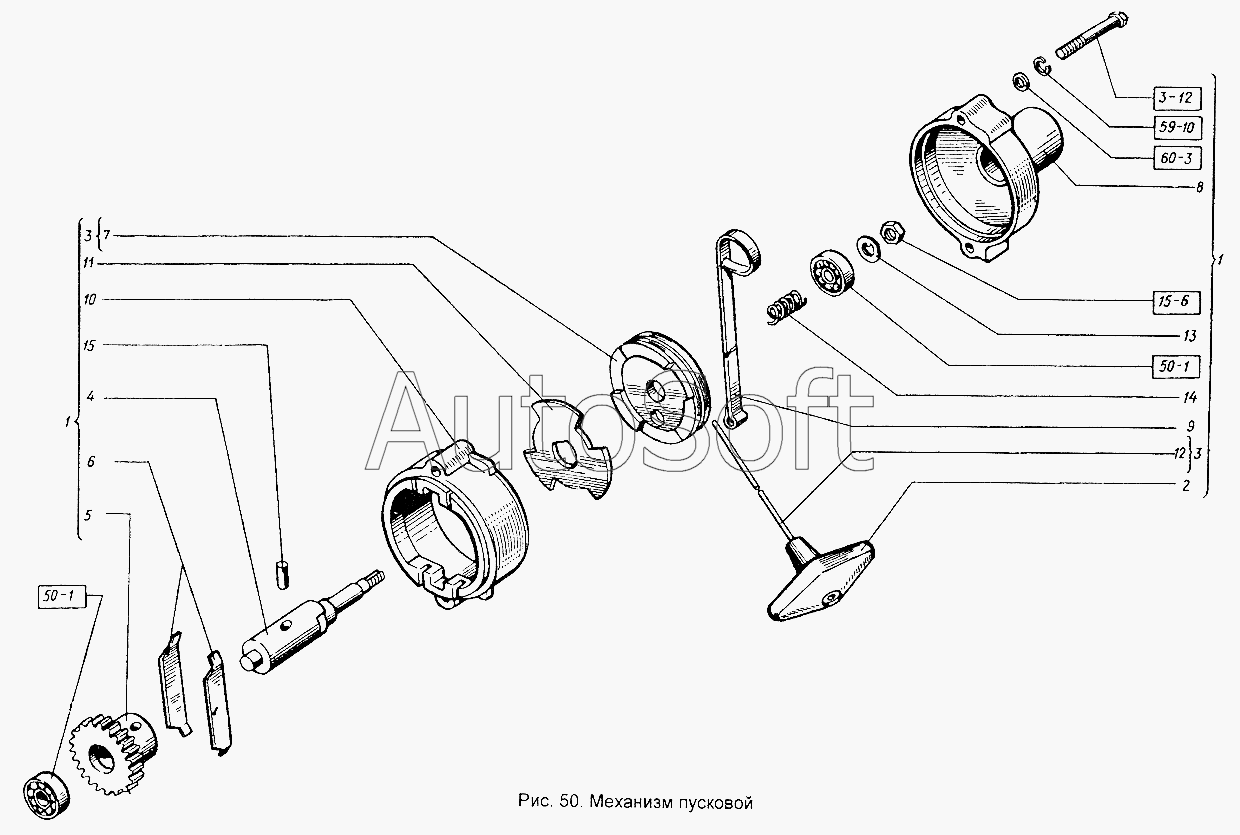

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Механизм пусковой
11
8x2.01.10450
8.65Г.6402
60201.7242
60201.7242
М10.5915
М10.5915
М8х70.7796
15
14
13
12
1
1
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60201.7242 | 6***2 | Подшипник (d=12, D=32, L=10) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| 8x2.01.10450 | 8***0 | Шайба (d=8,4, d1=15, S=2) | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М8х70.7796 | М***6 | Болт (d=8, l=70, L0=22, H=5, S=12) | |
| 1 | 3***1 | Пусковой механизм | |
| 2 | 3***0 | Рукоятка | |
| 3 | 3***0 | Барабан с тросом | |
| 4 | 3***1 | Вал | |
| 5 | 3***0 | Шестерня | |
| 6 | 3***0 | Пружина тормозная | |
| 7 | 3***0 | Барабан | |
| 8 | 3***0 | Крышка или 350.03.005.21 | |
| 9 | 3***1 | Пружина | |
| 10 | 3***1 | Корпус или 350.03.007.20 | |
| 11 | 3***1 | Диск | |
| 12 | 3***0 | Трос | |
| 13 | 3***0 | Шайба замковая | |
| 14 | 1***А | Пружина демпфера | |
| 15 | Д***2 | Палец |
