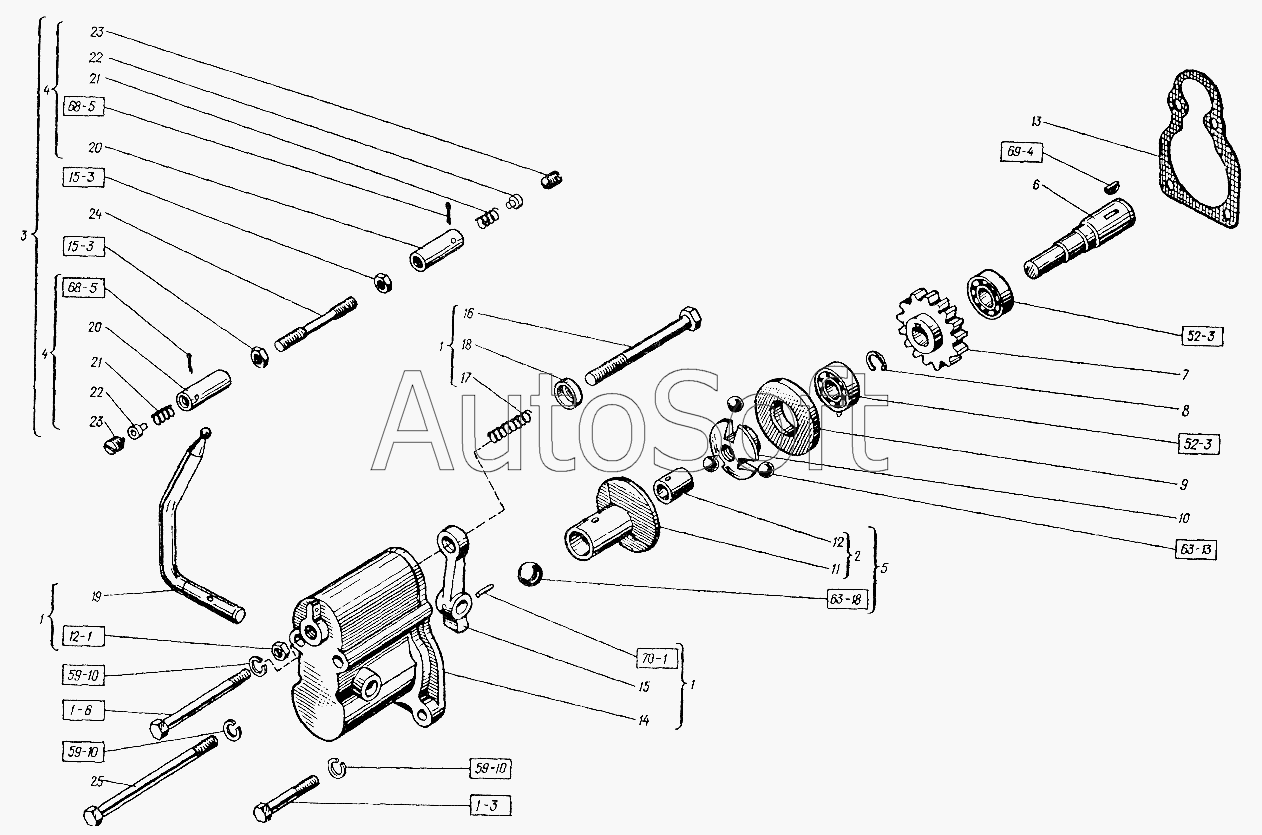

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Регулятор пускового двигателя
М8.2524
20
20
21
21
22
22
23
23
24
25
М8х45.7795
М8х95.7795
М6.5915
М6.5915
19
202.8338
202.8338
Д27С11В
8.65Г.6402
8.65Г.6402
8.65Г.6402
11-200.3722
516,669-200.3722
2x20.397
2x20.397
4x6,5.24071
2.3x20.3128
10
2
3
4
4
5
6
7
8
9
1
1
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-200.3722 | 1***2 | Шарик (d=11) | |
| 2.3x20.3128 | 2***8 | Штифт (d=3, L=20) | |
| 202.8338 | 2***8 | Подшипник | |
| 2x20.397 | 2***7 | Шплинт (d=1,8, D=3,6, L=20) | |
| 4x6,5.24071 | 4***1 | Шпонка | |
| 516,669-200.3722 | 5***2 | Шарик (d=16,669) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| Д27С11В | Д***В | Регулятор пускового двигателя | |
| М6.5915 | М***5 | Гайка | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х45.7795 | М***5 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| М8х95.7795 | М***5 | Болт (d=8, l=95, L0=22, H=5, S=12) | |
| 1 | Д***В | Корпус регулятора | |
| 2 | Д***4 | Диск регулятора со втулкой | |
| 3 | Д***5 | Тяга регулятора | |
| 4 | Д***6 | Муфта | |
| 5 | Д***А | Диск регулятора | |
| 6 | Д***1 | Вал регулятора | |
| 7 | Д***А | Шестерня привода регулятора | |
| 8 | Д***3 | Кольцо стопорное | |
| 9 | Д***4 | Шайба упорная | |
| 10 | Д***1 | Диск ведущий | |
| 11 | Д***6 | Диск регулятора | |
| 12 | Д***А | Втулка | |
| 13 | Д***А | Прокладка корпуса регулятора | |
| 14 | Д***Б | Корпус регулятора или Д27С13А | |
| 15 | Д***Б | Рычаг регулятора | |
| 16 | Д***8 | Болт специальный | |
| 17 | Д***Б | Пружина регулятора | |
| 18 | Д***1 | Шайба | |
| 19 | Д***А | Рычаг регулятора внешний | |
| 20 | Д***6 | Корпус муфты | |
| 21 | Д***А | Пружина муфты | |
| 22 | Д***8 | Подшипник шаровой головки | |
| 23 | Д***9 | Пробка муфты | |
| 24 | Д***0 | Тяга регулятора | |
| 25 | Д***2 | Болт |
