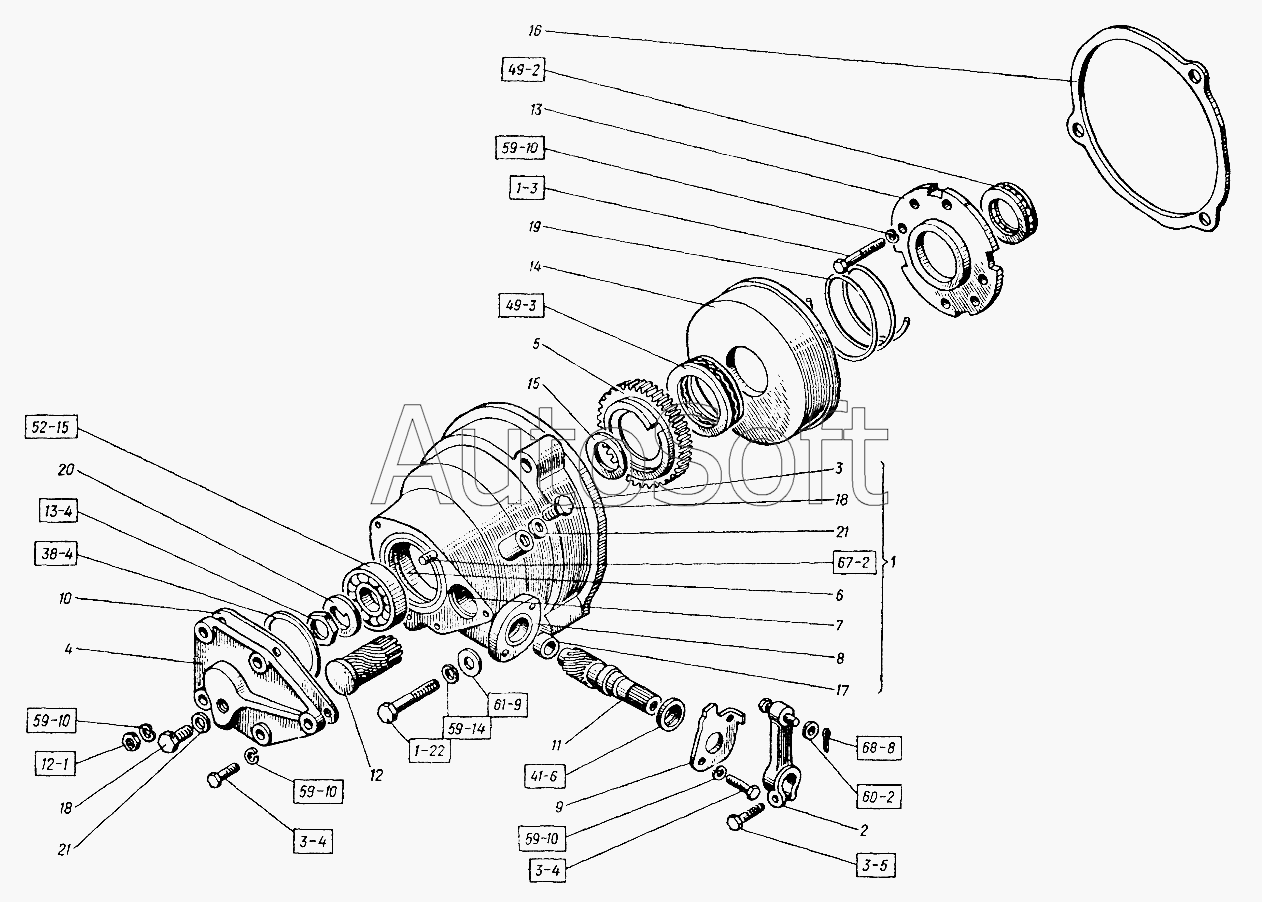

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Пусковой двигатель. Редуктор пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
М12х80.7795
М8х20.7796
М8х20.7796
М8х25.7796
М8х45.7795
М22х1,5.2526
М8.2524
С62.13943
1.2-25x42-1.8752
305А.8338
8106.6874
8109К.6874
350.12.010.00
12.65Г.6402
12х2.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.01.10450
М8х20.22038
3,2x20.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-25x42-1.8752 | 1***2 | Манжета | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 12х2.04.11371 | 1***1 | Шайба (d=13, d1=24, S=2) | |
| 3,2x20.397 | 3***7 | Шплинт | |
| 305А.8338 | 3***8 | Подшипник (d=25, D=62, L=17) | |
| 350.12.010.00 | 3***0 | Редуктор пускового двигателя | |
| 8.01.10450 | 8***0 | Шайба (d=8,4, d1=15, S=1,6) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| 8106.6874 | 8***4 | Подшипник (d=30, D=47, L=11) | |
| 8109К.6874 | 8***4 | Подшипник (d=45, D=65, L=14) | |
| М12х80.7795 | М***5 | Болт (d=12, l=80, L0=30, H=7, S=17) | |
| М22х1,5.2526 | М***6 | Гайка (d=22, H=11, S=30) | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х20.22038 | М***8 | Шпилька (d=8, l=20, l0=20, l1=16) | |
| М8х20.7796 | М***6 | Болт | |
| М8х25.7796 | М***6 | Болт | |
| М8х45.7795 | М***5 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| С62.13943 | С***3 | Кольцо (d=58,6, d1=66,2, b=5,1, S=1,7) | |
| 1 | 3***0 | Корпус | |
| 2 | 3***0 | Рычаг (47521133) | |
| 3 | 3***2 | Корпус | |
| 4 | 3***0 | Крышка | |
| 5 | 3***0 | Упор | |
| 6 | 3***1 | Упор | |
| 7 | 3***1 | Втулка | |
| 8 | 3***1 | Втулка | |
| 9 | 3***1 | Крышка | |
| 10 | 3***1 | Прокладка | |
| 11 | 3***2 | Валик рукоятки | |
| 12 | 3***0 | Валик включения | |
| 13 | 1***1 | Ступица | |
| 14 | 1***4 | Диск | |
| 15 | 1***1 | Шайба упорная | |
| 16 | 6***0 | Прокладка | |
| 17 | 6***0 | Втулка | |
| 18 | 6***0 | Пробка | |
| 19 | С***4 | Упор упругий нажимного диска | |
| 20 | С***6 | Шайба стопорная | |
| 21 | С***А | Прокладка |
