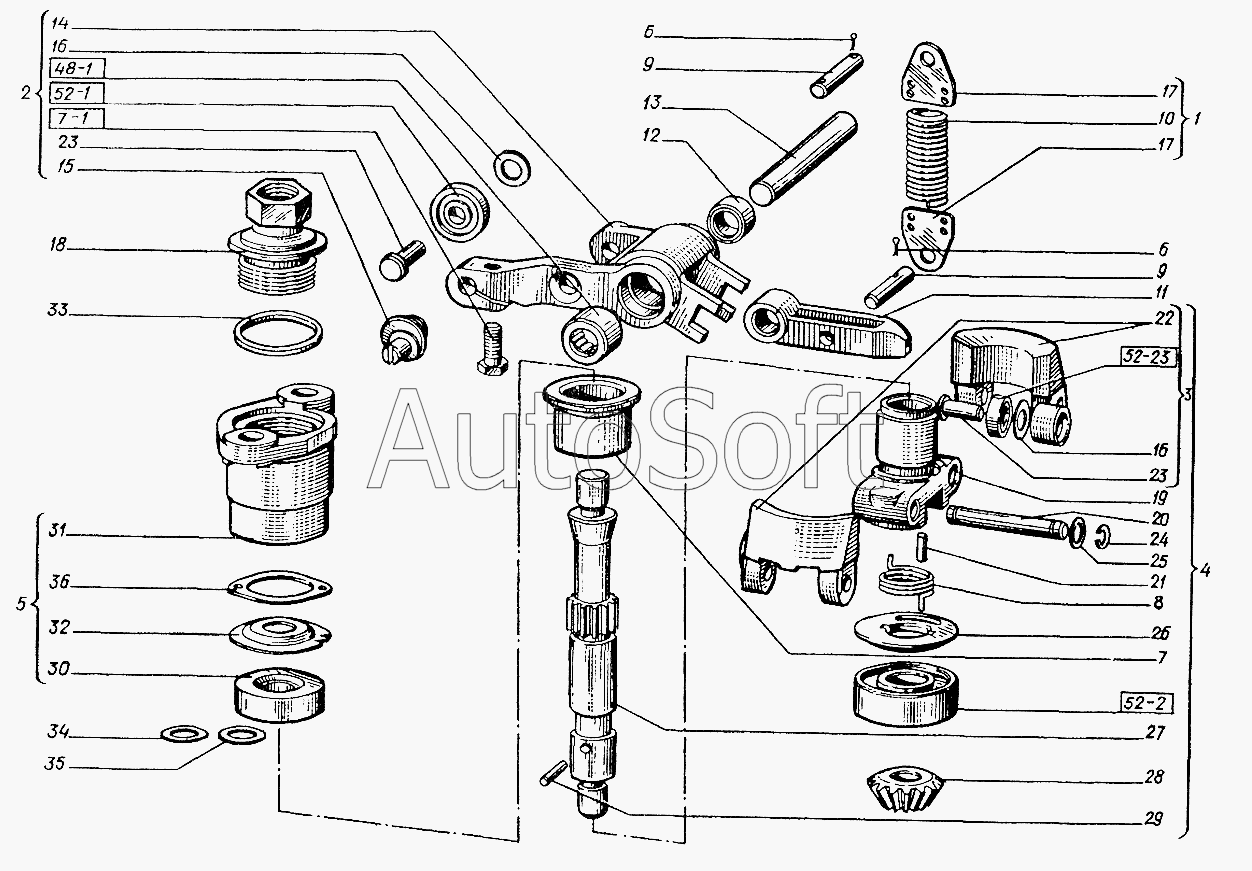

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Детали регулятора топливного насоса
32
22
23
23
24
25
26
27
28
29
30
31
21
33
34
35
36
М5х12.7805
6-201.8338
6-1000095.8338
6-25.8338
942/8.4060
11
2
3
4
5
6
6
7
8
9
9
10
1
12
13
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-1000095.8338 | 6***8 | Подшипник (d=5, D=13, L=4) | |
| 6-201.8338 | 6***8 | Подшипник (d=12, D=32, L=10) | |
| 6-25.8338 | 6***8 | Подшипник (d=5, D=16, L=5) | |
| 942/8.4060 | 9***0 | Подшипник (d=8, D=14, L=12) | |
| М5х12.7805 | М***5 | Болт (d=5, l=12, L0=12, H=3,5, S=8) | |
| 1 | 2***2 | Пружина регулятора | |
| 2 | 2***0 | Рычаг основной | |
| 3 | 2***1 | Груз | |
| 4 | 2***1 | Вал | |
| 5 | 5***0 | Крышка | |
| 6 | 2***9 | Замок | |
| 7 | 2***4 | Муфта регулятора | |
| 8 | 2***2 | Пружина демпферная | |
| 9 | 2***0 | Ось | |
| 10 | 2***2 | Пружина регулятора | |
| 11 | 5***3 | Рычаг | |
| 12 | 2***7 | Втулка распорная | |
| 13 | 2***3 | Ось основного рычага | |
| 14 | 2***4 | Рычаг основной | |
| 15 | 2***6 | Палец эксцентриковый | |
| 16 | 2***7 | Шайба | |
| 17 | 2***2 | Серьга пружины регулятор | |
| 18 | 5***7 | Штуцер | |
| 19 | 2***4 | Ступица регулятора | |
| 20 | 2***6 | Ось груза регулятора | |
| 21 | 2***8 | Штифт | |
| 22 | 2***4 | Груз регулятора | |
| 23 | 2***6 | Ось ролика груза | |
| 24 | 2***7 | Замок | |
| 25 | 2***8 | Шайба груза | |
| 26 | 2***1 | Шайба блокировки вала регулятора | |
| 27 | 2***4 | Вал регулятора | |
| 28 | 2***6 | Шестерня ведомая | |
| 29 | 2***7 | Штифт | |
| 30 | 5***8 | Втулка | |
| 31 | 5***4 | Крышка | |
| 32 | 2***2 | Лимб | |
| 33 | 2***3 | Прокладка | |
| 34 | 2***5 | Прокладка регулировочная | |
| 35 | 2***1 | Прокладка регулировочная | |
| 36 | 2***4 | Прокладка |
