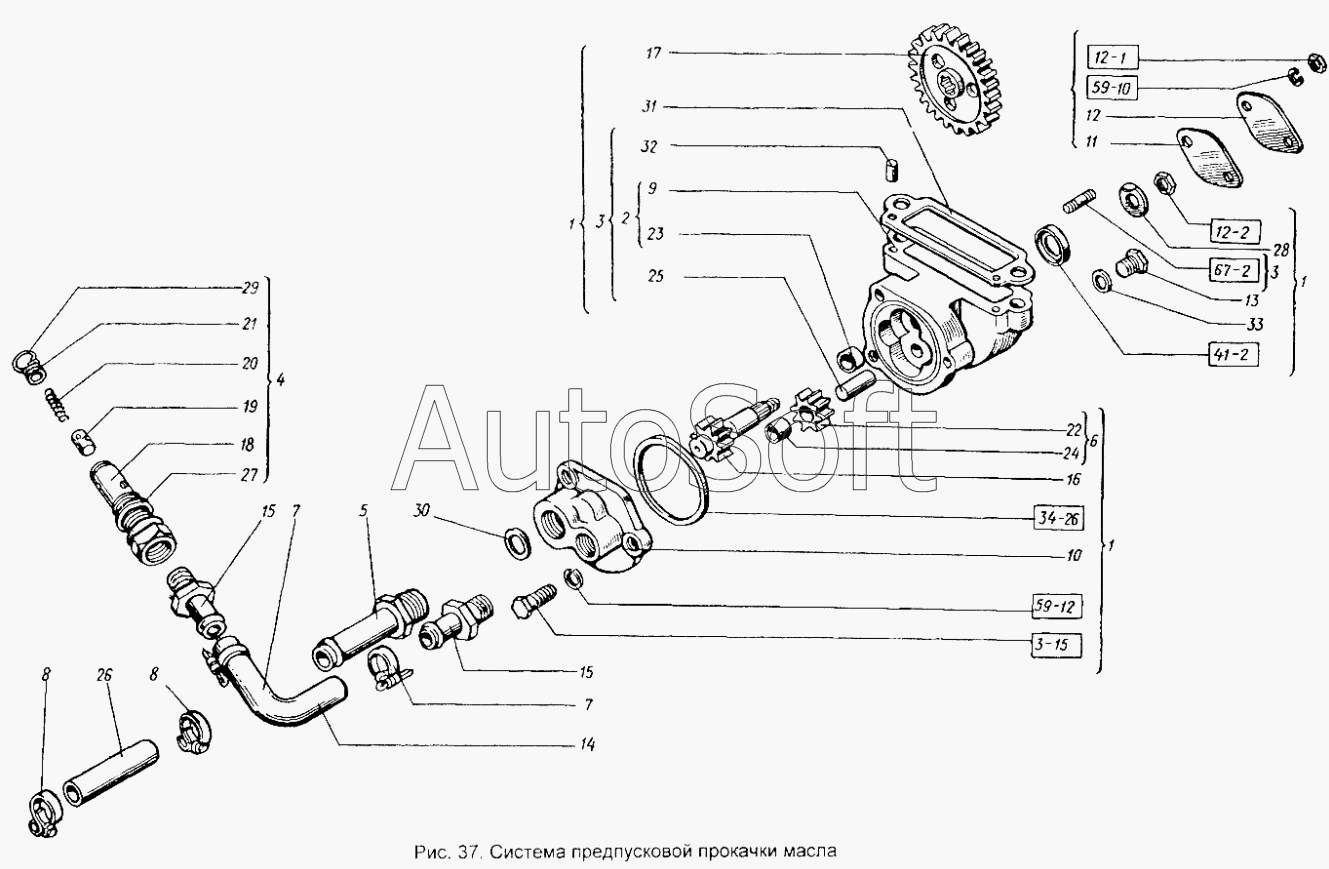

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Система предпусковой прокачки масла
32
22
23
24
25
26
27
28
29
30
31
21
33
М10x25.7796
М10.2524
М8.2524
071-077-36-2-2.9833
1.2-1,5x30-1.8752
10.65Г.6402
8.65Г.6402
М8х20.22038
11
2
3
3
4
5
6
7
7
8
8
9
10
1
1
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 071-077-36-2-2.9833 | 0***3 | Кольцо (D=69,5, d=3,6) | |
| 1.2-1,5x30-1.8752 | 1***2 | Манжета (d=15, D=30, h=7) | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.2524 | М***4 | Гайка (d=10, H=8, S=14) | |
| М10x25.7796 | М***6 | Болт | |
| М8.2524 | М***4 | Гайка (d=8, H=6,5, S=12) | |
| М8х20.22038 | М***8 | Шпилька (d=8, l=20, l0=20, l1=16) | |
| 1 | 6***1 | Насос предпусковой прокачки масла | |
| 2 | 6***1 | Корпус | |
| 3 | 6***1 | Корпус | |
| 4 | 6***0 | Клапан обратный | |
| 5 | 6***0 | Трубка | |
| 6 | 6***0 | Колесо зубчатое | |
| 7 | 6***0 | Хомут стяжной | |
| 8 | Н***8 | Хомут стяжной | |
| 9 | 6***1 | Корпус | |
| 10 | 6***0 | Крышка | |
| 11 | 6***0 | Прокладка | |
| 12 | 6***0 | Крышка | |
| 13 | 6***0 | Пробка | |
| 14 | 6***1 | Шланг | |
| 15 | 6***0 | Ниппель | |
| 16 | 6***0 | Колесо зубчатое | |
| 17 | 6***0 | Колесо зубчатое | |
| 18 | 6***0 | Корпус | |
| 19 | 6***0 | Плунжер | |
| 20 | 6***0 | Пружина | |
| 21 | 6***0 | Упор регулировочный | |
| 22 | 6***0 | Колесо зубчатое | |
| 23 | 6***0 | Втулка | |
| 24 | 6***0 | Втулка | |
| 25 | 6***0 | Ось | |
| 26 | 6***0 | Шланг соединительный | |
| 27 | 6***0 | Прокладка | |
| 28 | 6***0 | Шайба стопорная | |
| 29 | 6***0 | Кольцо стопорное | |
| 30 | 6***0 | Прокладка | |
| 31 | 6***1 | Прокладка | |
| 32 | 6***0 | Палец | |
| 33 | С***А | Прокладка |
