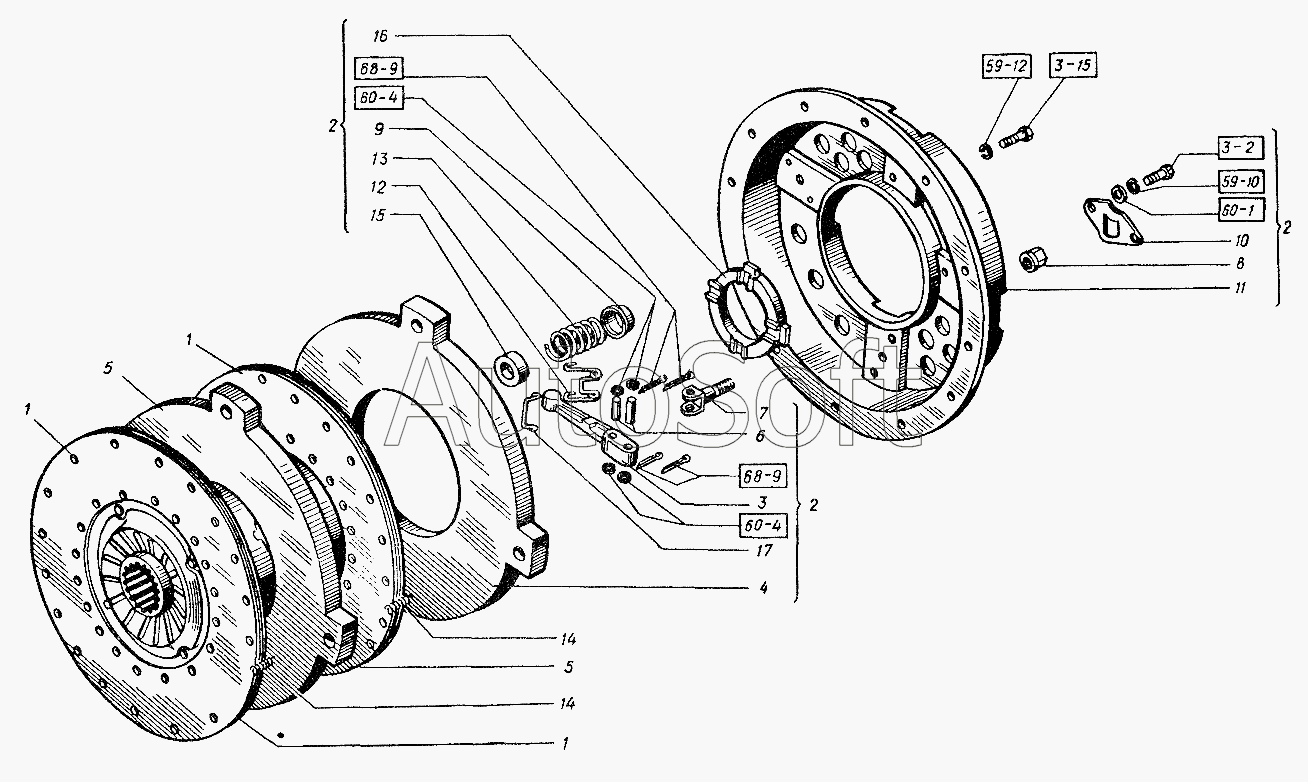

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Муфта главного сцепления. Кожух с дисками
12
3,2x22.397
3,2x22.397
8.65Г.6402
10x1,5.04.10450
10x1,5.04.10450
10.65Г.6402
М8х12.7796
М10x25.7796
17
16
15
14
14
13
1
1
1
11
10
9
8
7
6
5
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 10x1,5.04.10450 | 1***0 | Шайба (d=10,5, d1=15, S=1,5) | |
| 3,2x22.397 | 3***7 | Шплинт (d=2,7, D=5,7, L=22) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10x25.7796 | М***6 | Болт | |
| М8х12.7796 | М***6 | Болт | |
| 1 | 6***0 | Диск ведомый | |
| 2 | 6***0 | Кожух | |
| 3 | 6***0 | Рычаг | |
| 4 | 6***0 | Диск нажимной | |
| 5 | 6***0 | Диск промежуточный | |
| 6 | 1***1 | Палец | |
| 7 | 1***8 | Вилка | |
| 8 | 1***9 | Гайка регулировочная | |
| 9 | 1***3 | Стакан пружины главного сцепления | |
| 10 | 1***1 | Пружина стопорная | |
| 11 | 1***А | Кожух | |
| 12 | 1***0 | Пружина отжимная рычага | |
| 13 | 1***1 | Пружина главного сцепления | |
| 14 | 1***1 | Пружина отжимная | |
| 15 | 1***9 | Стакан предохранительный | |
| 16 | 1***А | Кольцо отжимных рычагов | |
| 17 | 1***2 | Сноба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
