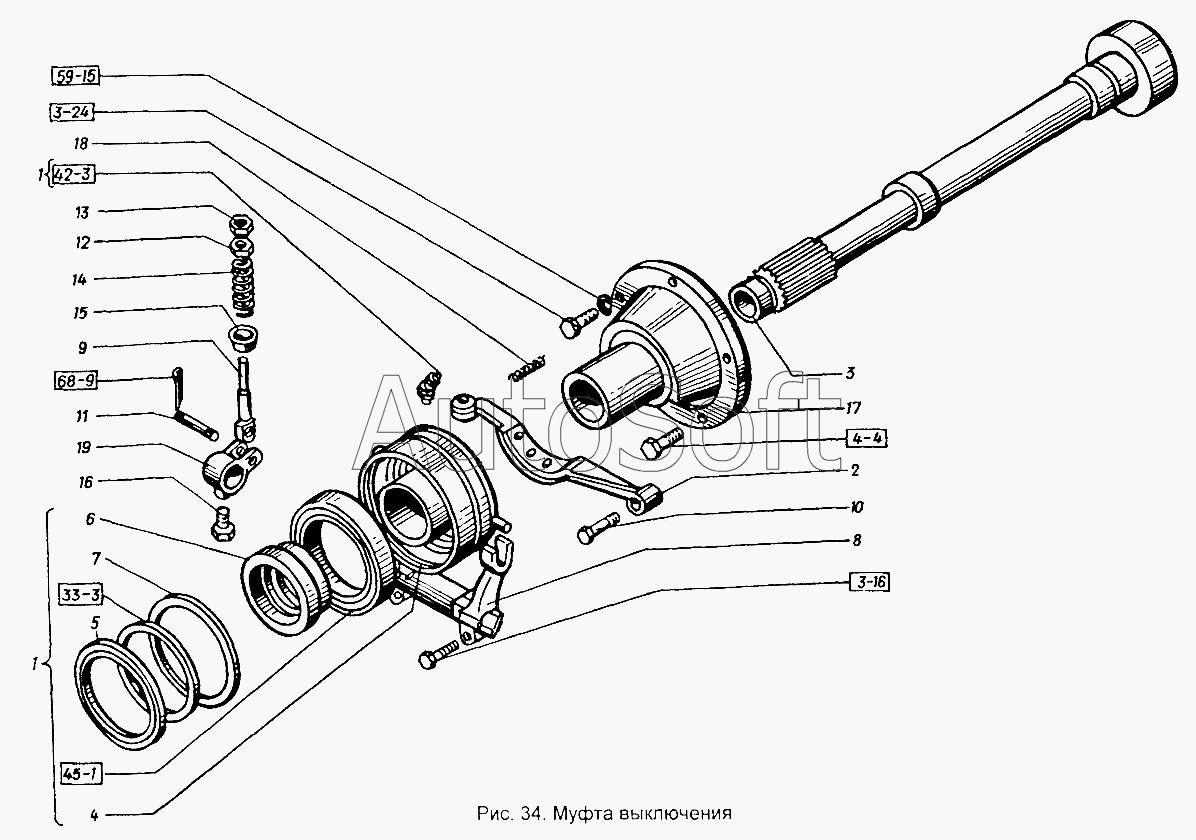

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Муфта главного сцепления. Муфта выключения
14
3,2x22.397
12Т.65Г.6402
46120.831
2.3.45.19853
СП-129-114-5.6308
3М12х30.7796
М12х30.7796
М10x30.7796
19
18
17
16
15
1
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12Т.65Г.6402 | 1***2 | Шайба (d=12,2, b=S=3,5) | |
| 2.3.45.19853 | 2***3 | Масленка | |
| 3,2x22.397 | 3***7 | Шплинт (d=2,7, D=5,7, L=22) | |
| 3М12х30.7796 | 3***6 | Болт (d=12, l=30, L0=30, H=8, S=17) | |
| 46120.831 | 4***1 | Подшипник (d=100, D=150, L=24) | |
| М10x30.7796 | М***6 | Болт | |
| М12х30.7796 | М***6 | Болт | |
| СП-129-114-5.6308 | С***8 | Кольцо (D=129, d=114, H5) | |
| 1 | 6***0 | Корпус | |
| 2 | 6***0 | Колодка | |
| 3 | 1***3 | Вал главного сцепления в сборе | |
| 4 | 6***0 | Корпус | |
| 5 | 6***0 | Крышка | |
| 6 | 6***0 | Упор | |
| 7 | 6***0 | Кольцо | |
| 8 | 0***6 | Вилка выключения | |
| 9 | 1***4 | Серьга тормозка | |
| 10 | 1***5 | Болт тормозка | |
| 11 | 1***6 | Палец | |
| 12 | 1***7 | Седло пружины | |
| 13 | 1***8 | Гайка регулировочная | |
| 14 | 1***9 | Пружина тормозка | |
| 15 | 1***0 | Стакан пружины тормозка | |
| 16 | 1***9 | Болт стопорный | |
| 17 | 1***2 | Стакан выжимного подшипника | |
| 18 | 1***0 | Пружина | |
| 19 | 1***3 | Муфта серьги тормозка |
