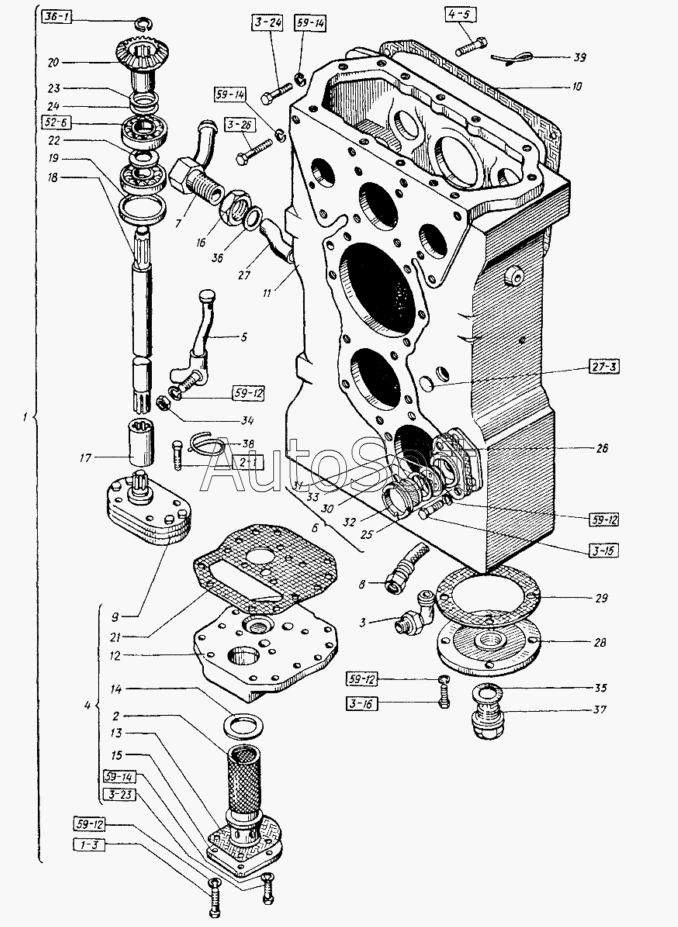

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Коробка раздаточная. Крышка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
М10x25.7796
М10x30.7796
М12x25.7796
М12х30.7796
М12х40.7796
3М12х40.7796
3М12х65.7792
М8х45.7795
26.3111
1Б20.13941
206.8338
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
12.65Г.6402
12.65Г.6402
12.65Г.6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 1Б20.13941 | 1***1 | Кольцо (d=21,8, b=2, S=1) | |
| 206.8338 | 2***8 | Подшипник | |
| 26.3111 | 2***1 | Заглушка | |
| 3М12х40.7796 | 3***6 | Болт (d=12, l=40, L0=30, H=8, S=17) | |
| 3М12х65.7792 | 3***2 | Болт (d=12, l=65, L0=30, H=8, S=17) | |
| М10x25.7796 | М***6 | Болт | |
| М10x30.7796 | М***6 | Болт | |
| М12x25.7796 | М***6 | Болт | |
| М12х30.7796 | М***6 | Болт | |
| М12х40.7796 | М***6 | Болт | |
| М8х45.7795 | М***5 | Болт (d=8, l=45, L0=22, H=5, S=12) | |
| 1 | 1***9 | Коробка раздаточная | |
| 2 | 1***4 | Каркас заборника | |
| 3 | 1***5 | Угольник ввертной в сборе | |
| 4 | 1***2 | Насос | |
| 5 | 1***3 | Трубка слива в сборе | |
| 6 | 1***А | Окно | |
| 7 | 1***9 | Штуцер | |
| 8 | 1***А | Шланг | |
| 9 | Н***0 | Насос шестеренчатый гидросистемы трансмиссии | |
| 10 | 1***1 | Прокладка корпуса | |
| 11 | 1***4 | Корпус | |
| 12 | 1***1 | Крышка | |
| 13 | 1***3 | Прокладка | |
| 14 | 1***6 | Кольцо | |
| 15 | 1***7 | Крышка | |
| 16 | 1***4 | Гайка | |
| 17 | 1***6 | Втулка | |
| 18 | 1***7 | Вал привода насоса | |
| 19 | 1***6 | Кольцо | |
| 20 | 1***2 | Шестерня | |
| 21 | 1***1 | Прокладка | |
| 22 | 1***0 | Кольцо | |
| 23 | 1***5 | Шайба регулировочная | |
| 24 | 1***1 | Шайба | |
| 25 | 1***2 | Крышка | |
| 26 | 1***1 | Прокладка | |
| 27 | 1***1 | Труба слива | |
| 28 | 1***9 | Крышка | |
| 29 | 1***0 | Прокладка | |
| 30 | 1***1 | Стекло смотровое | |
| 31 | 1***1 | Экран | |
| 32 | 1***3 | Гайка | |
| 33 | 1***1 | Кольцо | |
| 34 | Г***1 | Гайка | |
| 35 | К***9 | Кольцо уплотняющее | |
| 36 | Н***7 | Кольцо уплотнительное | |
| 37 | П***Б | Пробка магнитная в сборе | |
| 38 | П***0 | Проволока | |
| 39 | П***0 | Проволока |
