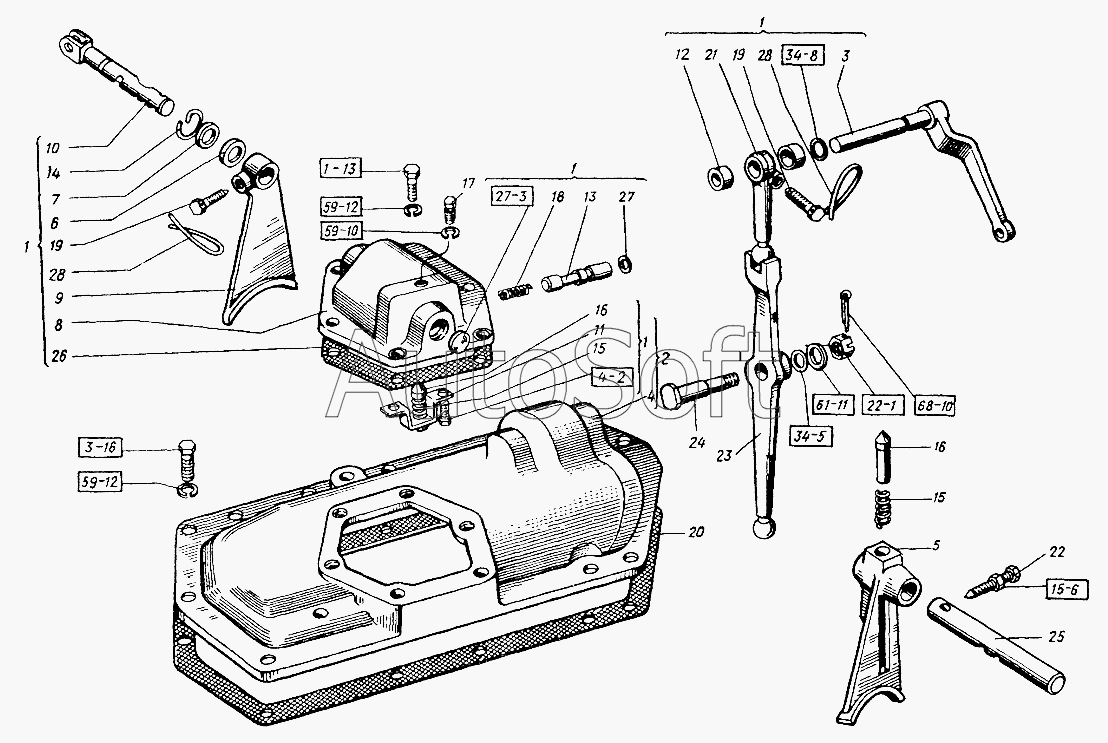

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Коробка раздаточная
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
М10x30.7796
М10х65.7795
3М8х16.7796
М10.5915
М10.5915
26.3111
012-016-25-2-2.9833
014-018-25-2-2.9833
10.65Г.6402
10.65Г.6402
14.04.11371
8.65Г.6402
3,2x25.397
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 012-016-25-2-2.9833 | 0***3 | Кольцо | |
| 014-018-25-2-2.9833 | 0***3 | Кольцо | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 14.04.11371 | 1***1 | Шайба | |
| 26.3111 | 2***1 | Заглушка | |
| 3,2x25.397 | 3***7 | Шплинт | |
| 3М8х16.7796 | 3***6 | Болт | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x30.7796 | М***6 | Болт | |
| М10х65.7795 | М***5 | Болт | |
| 1 | 1***2 | Крышка | |
| 2 | 1***1 | Крышка | |
| 3 | 1***2 | Рычаг | |
| 4 | 1***2 | Крышка | |
| 5 | 1***4 | Вилка включения переднего моста | |
| 6 | 1***2 | Кольцо | |
| 7 | 1***3 | Шайба | |
| 8 | 1***7 | Корпус управления ВОМ | |
| 9 | 1***8 | Вилка включения ВОМ | |
| 10 | 1***1 | Валик включения ВОМ | |
| 11 | 1***3 | Колпачок | |
| 12 | 1***2 | Втулка | |
| 13 | 1***6 | Стопор | |
| 14 | 7***А | Кольцо | |
| 15 | 1***3 | Пружина фиксатора | |
| 16 | 1***4 | Фиксатор | |
| 17 | 1***0 | Винт установочный | |
| 18 | 1***2 | Пружина | |
| 19 | 1***9 | Болт стопорный | |
| 20 | 1***2 | Прокладка крышки | |
| 21 | 1***5 | Рычаг переходной | |
| 22 | 1***8 | Болт стопорный | |
| 23 | 1***4 | Рычаг двуплечий | |
| 24 | 1***5 | Ось | |
| 25 | 1***1 | Валик включения | |
| 26 | 1***1 | Прокладка | |
| 27 | 1***4 | Кольцо 012-016-25-2-2 ГОСТ 9833-73 | |
| 28 | П***0 | Проволока |
