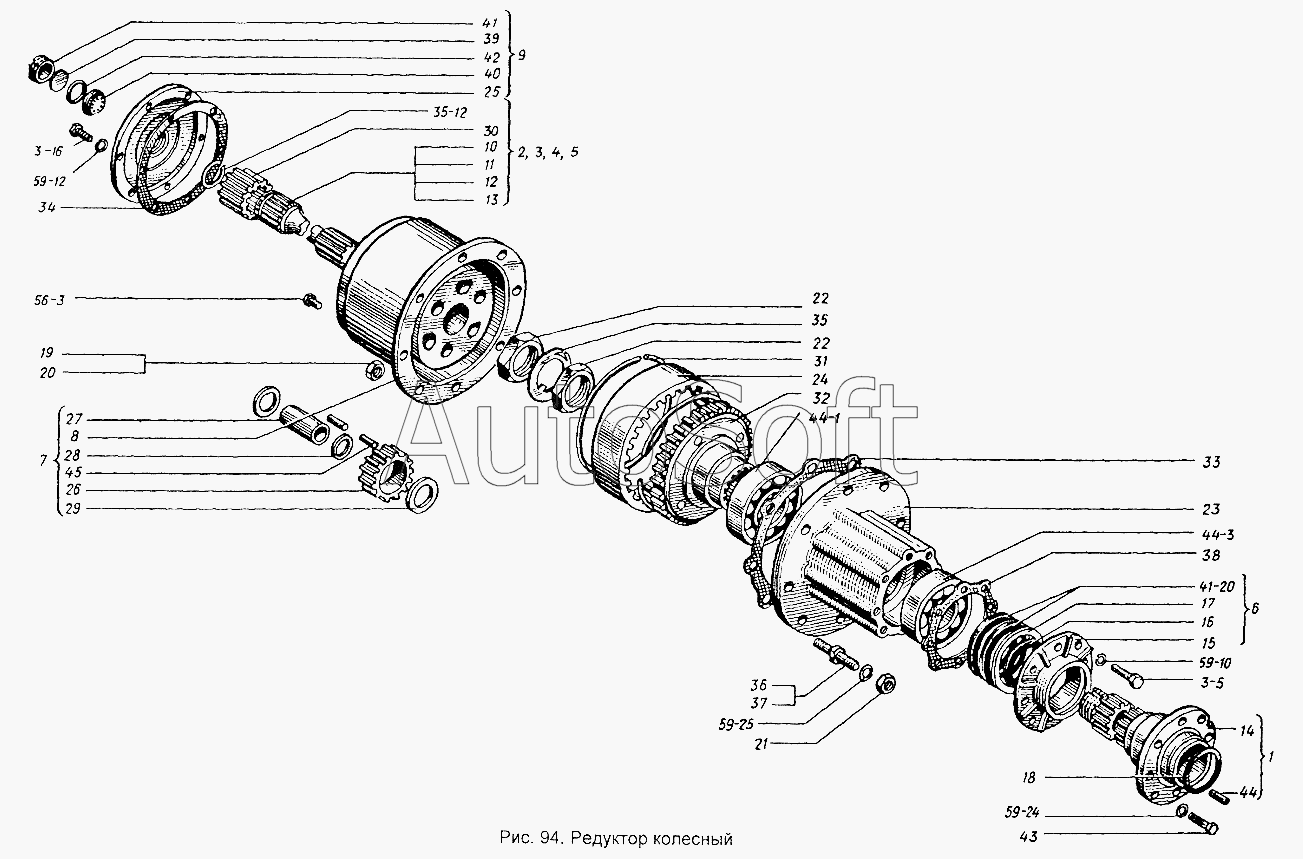

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Редуктор колесный
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
М10x30.7796
М8х25.7796
2В60.13940
1.2-120x150-4.8752
7520.333
7224.333
КГ 3/8"
151.39.011-6Б-01
151.39.011-6Б
151.39.011-6Б-03
151.39.011-6Б-02
10.65Г.6402
22Т.65Г.6402
8.65Г.6402
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-120x150-4.8752 | 1***2 | Манжета (d=120, D=150, h=15) | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 151.39.011-6Б | 1***Б | Редуктор колесный задний правый | |
| 151.39.011-6Б-01 | 1***1 | Редуктор колесный задний левый | |
| 151.39.011-6Б-02 | 1***2 | Редуктор колесный передний правый | |
| 151.39.011-6Б-03 | 1***3 | Редуктор колесный передний левый | |
| 22Т.65Г.6402 | 2***2 | Шайба (d=22,5, b=S=6) | |
| 2В60.13940 | 2***0 | Кольцо | |
| 7224.333 | 7***3 | Подшипник (d=120, D=215, L=44) | |
| 7520.333 | 7***3 | Подшипник (d=100, D=180, L=49,5) | |
| 8.65Г.6402 | 8***2 | Шайба | |
| КГ 3/8" | К***" | Пробка (L=21, H=5, S=19) | |
| М10x30.7796 | М***6 | Болт | |
| М8х25.7796 | М***6 | Болт | |
| 1 | 1***7 | Вал ступицы | |
| 2 | 1***А | Вал задний правый | |
| 3 | 1***А | Вал задний левый | |
| 4 | 1***А | Вал передний правый | |
| 5 | 1***А | Вал передний левый | |
| 6 | 1***А | Уплотнение | |
| 7 | 1***Б | Водило | |
| 8 | 1***2 | Корпус | |
| 9 | 1***7 | Крышка | |
| 10 | 1***4 | Вал задний правый | |
| 11 | 1***4 | Вал задний левый | |
| 12 | 1***4 | Вал передний правый | |
| 13 | 1***4 | Вал передний левый | |
| 14 | 1***6 | Ступица | |
| 15 | 1***9 | Корпус | |
| 16 | 1***0 | Кольцо | |
| 17 | 1***1 | Шайба | |
| 18 | 1***3 | Кольцо | |
| 19 | 1***1 | Гайка колеса | |
| 20 | 1***1 | Гайка колеса с левой резьбой | |
| 21 | 1***5 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 22 | 1***1 | Гайка ступицы | |
| 23 | 1***Е | Картер | |
| 24 | 1***4 | Шестерня эпициклическая | |
| 25 | 1***3 | Крышка | |
| 26 | 1***А | Сателлит | |
| 27 | 1***1 | Ось сателлита | |
| 28 | 1***А | Кольцо | |
| 29 | 1***9 | Шайба проставочпая сателлита | |
| 30 | 1***3 | Шестерня солнечная | |
| 31 | 1***1 | Кольцо стопорное | |
| 32 | 1***3 | Ступица | |
| 33 | 1***Б | Прокладка | |
| 34 | 1***1 | Прокладка крышки | |
| 35 | 1***2 | Шайба | |
| 36 | 1***8 | Болт ступицы | |
| 37 | 1***9 | Болт ступицы с левой резьбой | |
| 38 | 1***7 | Прокладка | |
| 39 | 1***1 | Стекло смотровое | |
| 40 | 1***1 | Экран | |
| 41 | 1***3 | Гайка | |
| 42 | 1***1 | Кольцо | |
| 43 | 1***1 | Болт | |
| 44 | А***6 | Установочный штифт задней балки | |
| 45 | Д***Р | Ролик |
