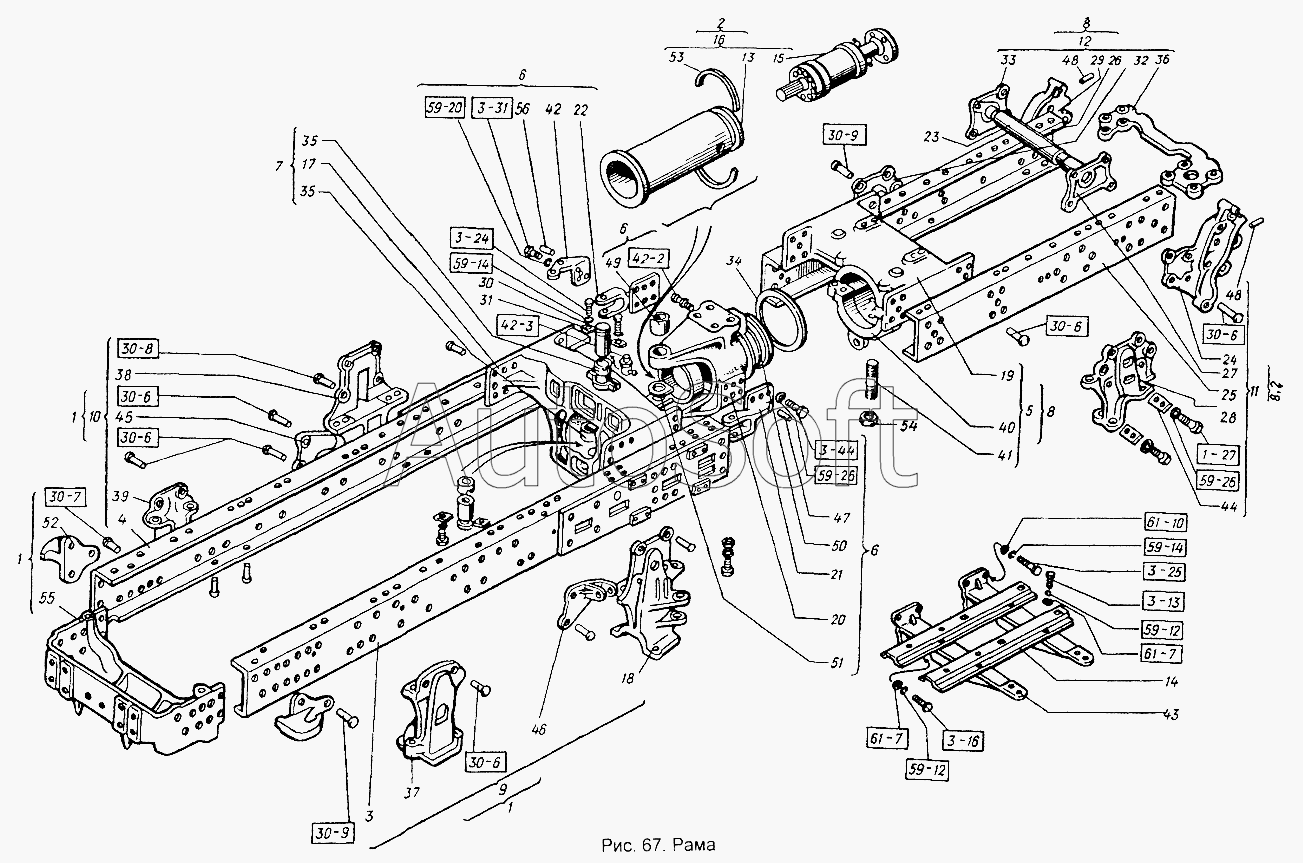

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Рама
1
1
1
2
2
3
4
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
М10х16.7796
М10x30.7796
М12х30.7796
М12x35.7796
М16х35.7796
М24х130.7795
М24х60.7796
20x55.10299
20x55.10299
20x55.10299
20x55.10299
20x55.10299
20x60.10299
20x70.10299
20x80.10299
20x80.10299
1.3.19853
2.3.45.19853
10.65Г.6402
10.65Г.6402
10.04.11371
10.04.11371
12.65Г.6402
12.65Г.6402
12.04.11371
16.65Г.6402
24.65Г. 6402
24.65Г. 6402
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.3.19853 | 1***3 | Масленка | |
| 10.04.11371 | 1***1 | Шайба | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.04.11371 | 1***1 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151К.30.001 | 1***1 | Рама | |
| 16.65Г.6402 | 1***2 | Шайба | |
| 2.3.45.19853 | 2***3 | Масленка | |
| 20x55.10299 | 2***9 | Заклепка | |
| 20x60.10299 | 2***9 | Заклепка | |
| 20x70.10299 | 2***9 | Заклепка | |
| 20x80.10299 | 2***9 | Заклепка | |
| 24.65Г. 6402 | 2***2 | Шайба (d=24,5, b=S=5,5) | |
| М10x30.7796 | М***6 | Болт | |
| М10х16.7796 | М***6 | Болт | |
| М12x35.7796 | М***6 | Болт | |
| М12х30.7796 | М***6 | Болт | |
| М16х35.7796 | М***6 | Болт (d=16, l=35, L0=35, H=9, S=22) | |
| М24х130.7795 | М***5 | Болт (d=24, l=130, L0=54, H=13, S=32) | |
| М24х60.7796 | М***6 | Болт | |
| 1 | 1***1 | Рама передняя | |
| 2 | 1***1 | Рама задняя | |
| 3 | 1***3 | Лонжерон | |
| 4 | 1***4 | Лонжерон | |
| 5 | 1***2 | Опора шарнира задняя в сборе | |
| 6 | 1***3 | Корпус шарнира в сборе | |
| 7 | 1***4 | Опора шарнира передняя в сборе | |
| 8 | 1***1 | Рама | |
| 9 | 1***2 | Лонжерон | |
| 10 | 1***3 | Лонжерон | |
| 11 | 1***6 | Лонжерон | |
| 12 | 1***6 | Лонжерон | |
| 13 | 1***А | Труба | |
| 14 | 1***4 | Поперечина | |
| 15 | 1***3 | Опора | |
| 16 | 1***А | Опора с трубой | |
| 17 | 1***2 | Опора | |
| 18 | 1***В | Кронштейн | |
| 19 | 1***В | Опора | |
| 20 | 1***А | Корпус | |
| 21 | 1***А | Ухо | |
| 22 | 1***А | Ухо | |
| 23 | 1***2 | Ось | |
| 24 | 1***5 | Кронштейн | |
| 25 | 1***А | Лонжерон рамы задний левый | |
| 26 | 1***А | Лонжерон | |
| 27 | 1***Б | Фланец | |
| 28 | 1***3 | Кронштейн | |
| 29 | 1***3 | Кронштейн | |
| 30 | 1***1 | Ось | |
| 31 | 1***1 | Стопор | |
| 32 | 1***3 | Кронштейн | |
| 33 | 1***А | Фланец | |
| 34 | 1***1 | Кольцо проставочное | |
| 35 | 1***4 | Втулка внутренняя | |
| 36 | 1***8 | Кронштейн | |
| 37 | 1***Б | Кронштейн | |
| 38 | 1***В | Кронштейн | |
| 39 | 1***Б | Кронштейн | |
| 40 | 1***Б | Бугель | |
| 41 | 1***8 | Шпилька | |
| 42 | 1***4 | Кронштейн следящей тяги | |
| 43 | 1***2 | Кронштейн | |
| 44 | 1***6 | Планка | |
| 45 | 1***А | Кронштейн | |
| 46 | 1***А | Кронштейн | |
| 47 | 1***3 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 | |
| 48 | 7***5 | Штифт | |
| 49 | 1***6 | Втулка | |
| 50 | 1***8 | Втулка горизонтального шарнира | |
| 51 | 1***0 | Шайба вертикального шарнира | |
| 52 | 1***А | Крюк передний | |
| 53 | 1***6 | Полукольцо | |
| 54 | 1***А | Гайка | |
| 55 | 1***1 | Брус передний | |
| 56 | А***5 | Штифт цилиндрический |
