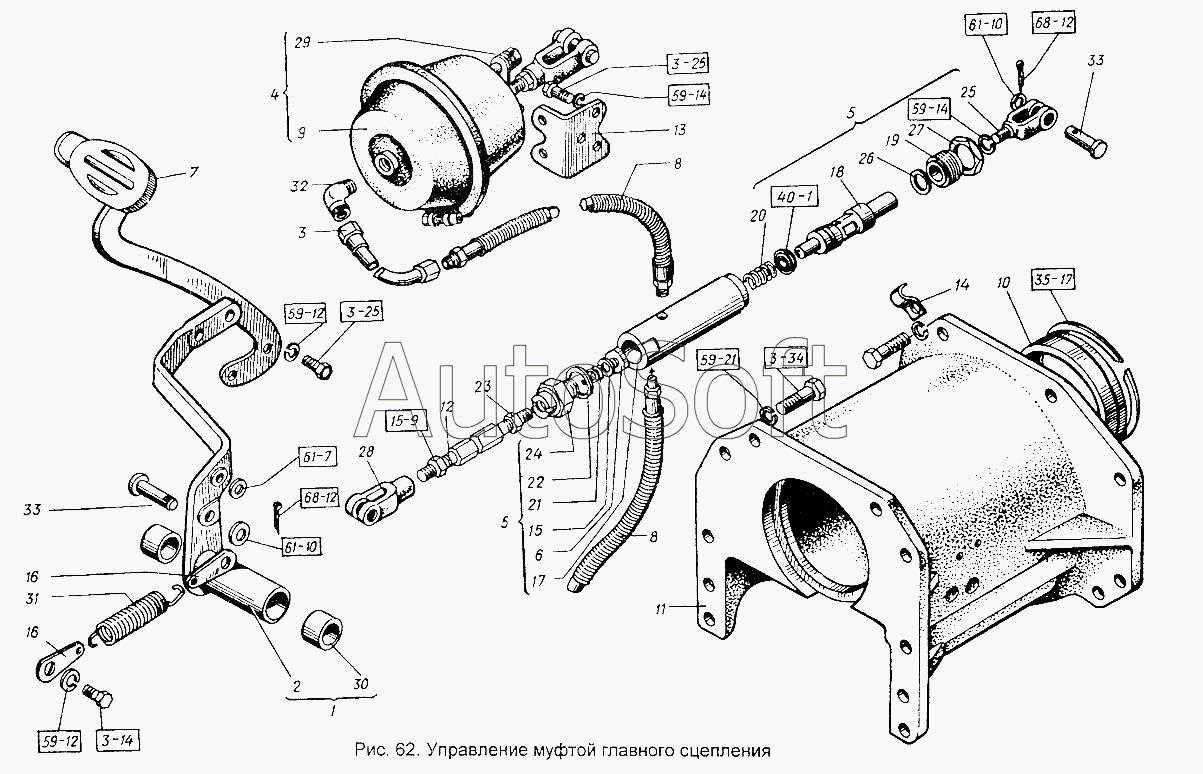

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление муфтой главного сцепления
М16х50.7796
25
26
27
28
29
30
31
32
33
33
М10x20.7796
М12x35.7796
М12x35.7796
24
М14.5915
М14.5915
1Б160.13940
1-25-1.6678
151М.21.012-2
10.65Г.6402
10.65Г.6402
10.04.11371
12.65Г.6402
12.65Г.6402
12.04.11371
12.04.11371
16Т.65Г.6402
4x25.397
4x25.397
13
2
3
4
5
5
6
7
8
8
9
10
11
12
1
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-25-1.6678 | 1***8 | Манжета (d=13, D=26, h=5) | |
| 10.04.11371 | 1***1 | Шайба | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.04.11371 | 1***1 | Шайба | |
| 12.65Г.6402 | 1***2 | Шайба | |
| 151М.21.012-2 | 1***2 | Управление муфтой главного сцепления | |
| 16Т.65Г.6402 | 1***2 | Шайба (d=16,3, b=S=4,5) | |
| 1Б160.13940 | 1***0 | Кольцо | |
| 4x25.397 | 4***7 | Шплинт | |
| М10x20.7796 | М***6 | Болт | |
| М12x35.7796 | М***6 | Болт | |
| М14.5915 | М***5 | Гайка | |
| М14.5915 | М***5 | Гайка | |
| М16х50.7796 | М***6 | Болт (d=16, l=50, L0=38, H=9, S=22) | |
| 1 | 1***2 | Рычаг педали | |
| 2 | 1***2 | Рычаг педали | |
| 3 | 1***Б | Труба | |
| 4 | 1***2 | Пневмокамера с пластиной | |
| 5 | 1***1 | Сервомеханизм в сборе | |
| 6 | 1***1 | Клапан | |
| 7 | 1***1 | Удлинитель | |
| 8 | 2***1 | Шланг к передним тормозным камерам гибкий в сборе | |
| 9 | 5***1 | Камера тормозная | |
| 10 | 1***2 | Стакан | |
| 11 | 1***4 | Корпус проставочный | |
| 12 | 1***1 | Тяга | |
| 13 | 1***А | Кронштейн | |
| 14 | 1***1 | Скоба | |
| 15 | 7***7 | Шайба | |
| 16 | 1***1 | Зацеп | |
| 17 | 1***1 | Корпус сервомеханизма | |
| 18 | 1***1 | Плунжер | |
| 19 | 1***1 | Гайка | |
| 20 | 1***2 | Пружина | |
| 21 | 1***1 | Пружина | |
| 22 | 1***1 | Прокладка | |
| 23 | 1***1 | Гайка ГОСТ 5929-62 | |
| 24 | 1***6 | Гайка переходная | |
| 25 | 1***А | Вилка | |
| 26 | 1***9 | Кольцо | |
| 27 | 1***6 | Гайка | |
| 28 | 1***2 | Вилка | |
| 29 | 1***6 | Пластина | |
| 30 | 1***1 | Втулка | |
| 31 | 1***2 | Пружина | |
| 32 | 1***1 | Угольник конечный | |
| 33 | 2***2 | Палец 12х40 |
