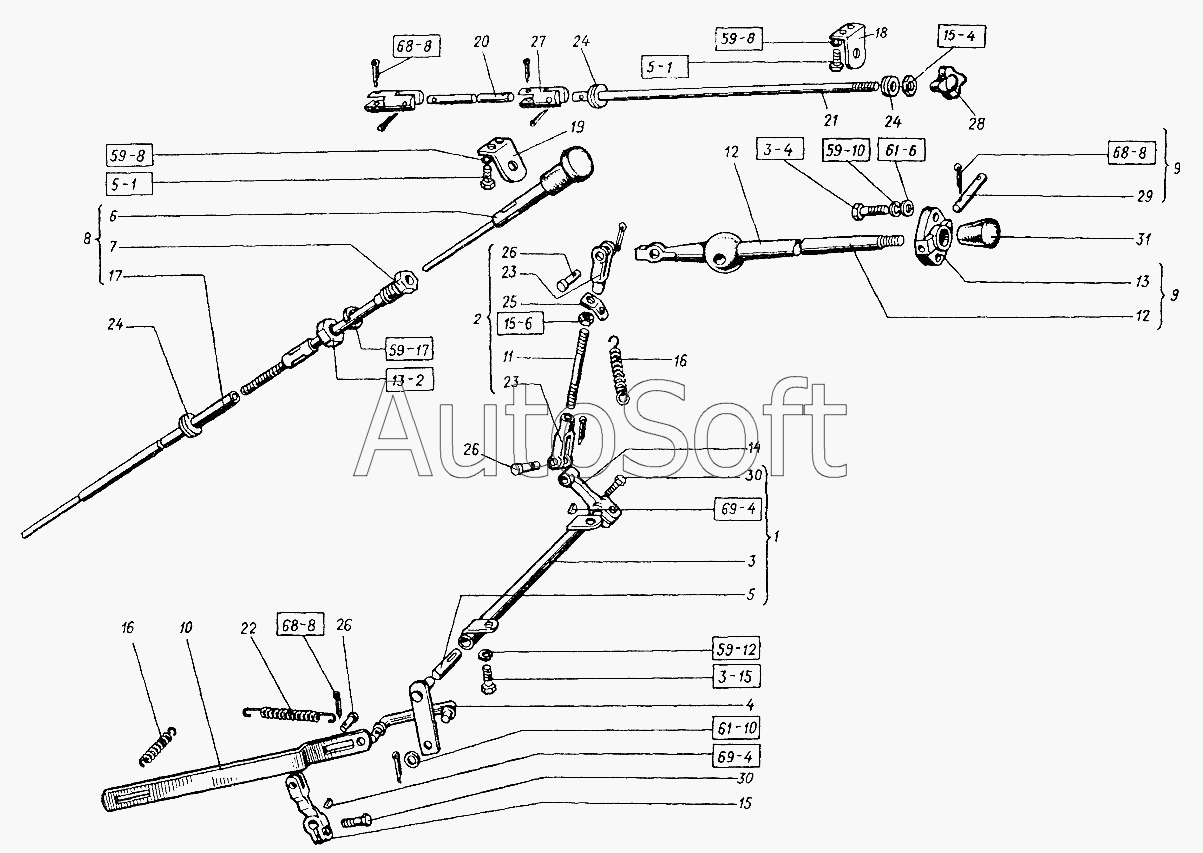

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление карбюратором и бензоотстойником
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
25
26
26
26
26
27
28
29
30
30
31
М10x25.7796
М6х12.7798
М6х12.7798
М8х20.7796
М10.5915
М10.5915
М14х1,5.2526
М14х1,5.2526
М8.5915
150М.20.034
10.65Г.6402
12.04.11371
14.65Г.6402
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.04.11371
3,2x20.397
3,2x20.397
3,2x20.397
4x6,5.24071
4x6,5.24071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 12.04.11371 | 1***1 | Шайба | |
| 14.65Г.6402 | 1***2 | Шайба | |
| 150М.20.034 | 1***4 | Управление карбюратором и бензоотстойником | |
| 151М.20.002 | 1***2 | Управление пусковым двигателем | |
| 3,2x20.397 | 3***7 | Шплинт | |
| 4x6,5.24071 | 4***1 | Шпонка | |
| 6.65Г.6402 | 6***2 | Шайба | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10.5915 | М***5 | Гайка | |
| М10x25.7796 | М***6 | Болт | |
| М14х1,5.2526 | М***6 | Гайка (d=14, H=8, S=18) | |
| М14х1,5.2526 | М***6 | Гайка (d=14, H=8, S=18) | |
| М6х12.7798 | М***8 | Болт | |
| М8.5915 | М***5 | Гайка | |
| М8х20.7796 | М***6 | Болт | |
| 1 | 1***2 | Валик управления редуктором в сборе | |
| 2 | 1***2 | Тяга в сборе | |
| 3 | 1***5 | Труба в сборе | |
| 4 | 1***1 | Тяга в сборе | |
| 5 | 1***2 | Валик управления с рычагом в сборе | |
| 6 | 1***1 | Рукоятка с тягой | |
| 7 | 1***2 | Муфта с оболочкой | |
| 8 | 1***3 | Тяга управления | |
| 9 | 1***2 | Рычаг | |
| 10 | 1***5 | Тяга | |
| 11 | 1***3 | Тяга | |
| 12 | 1***1 | Рычаг управления редуктором | |
| 13 | 1***1 | Корпус | |
| 14 | 1***1 | Рычаг | |
| 15 | 1***1 | Рычаг наружный | |
| 16 | 1***А | Пружина | |
| 17 | 1***8 | Оболочка | |
| 18 | 1***9 | Кронштейн | |
| 19 | 1***0 | Кронштейн | |
| 20 | 1***1 | Стержень | |
| 21 | 1***2 | Стержень | |
| 22 | 1***2 | Пружина | |
| 23 | 1***8 | Вилка | |
| 24 | 5***2 | Втулка стеклоочистителя | |
| 25 | 7***0 | Серьга пружины | |
| 26 | 5***5 | Палец | |
| 27 | 1***2 | Переходник краника | |
| 28 | 1***4 | Рукоятка | |
| 29 | 1***9 | Ось | |
| 30 | 1***9 | Болт стяжной | |
| 31 | А***0 | Рукоятка управления |
