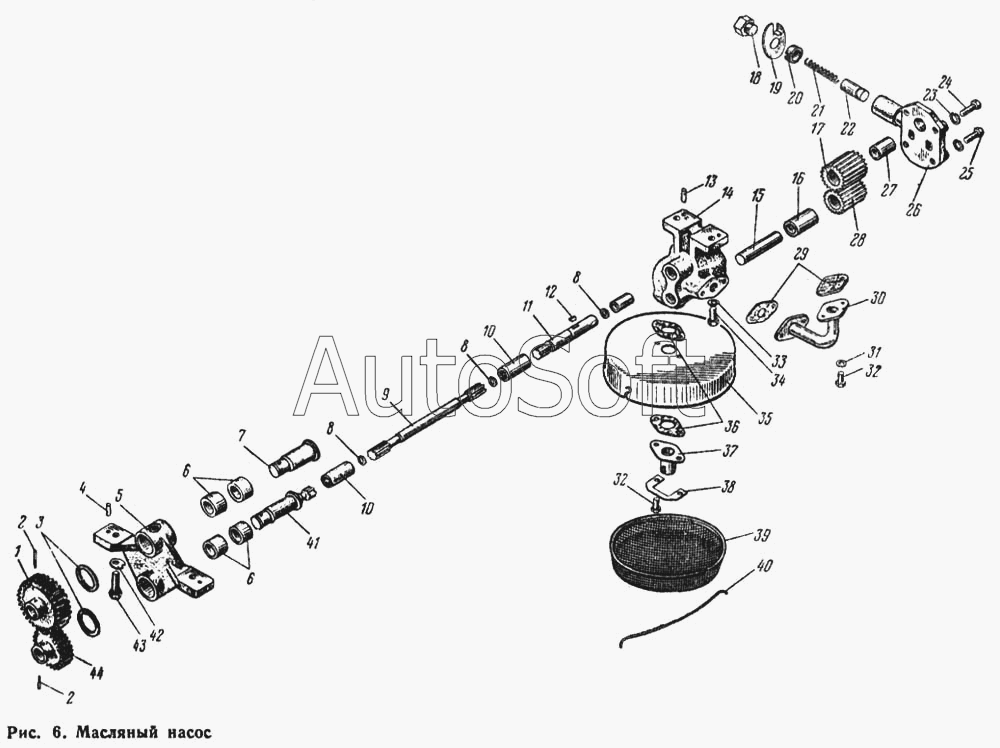

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Масляный насос
1
2
2
3
4
5
6
6
7
8
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д08-С01-А | Д***А | Установка масляного насоса | |
| Д08-С02-А1 СБ | Д***Б | Насос масляный в сборе | |
| Д08-С02-А1 СБ | Д***Б | Насос масляный в сборе | |
| Д08-С03-А1 СБ | Д***Б | Корпус | |
| Д08-С03-А1 СБ | Д***Б | Корпус | |
| Д08-С05-А | Д***А | Кронштейн привода в сборе | |
| Д08-С05-А | Д***А | Кронштейн привода в сборе | |
| Д08-С07-А | Д***А | Крышка корпуса масляного насоса | |
| Д08-С07-А СБ | Д***Б | Крышка корпуса | |
| Д08-С08-А СБ | Д***Б | Кронштейн и шестерни привода в сборе | |
| Д08-С08-А СБ | Д***Б | Кронштейн и шестерни привода в сборе | |
| Д08-С11-1 | Д***1 | Шестерня масляного насоса в сборе | |
| Д08-С11-1 СБ | Д***Б | Шестерня ведомая | |
| 1 | Д***Б | Шестерня паразитная | |
| 2 | Д***8 | Штифт с канавками | |
| 3 | Д***А | Шайба упорная | |
| 4 | Ш***2 | Штифт 8С3Х22 | |
| 5 | Д***1 | Кронштейн | |
| 6 | Д***2 | Втулка | |
| 7 | Д***3 | Валик паразитной шестерни | |
| 8 | Д***А | Кольцо пружинное | |
| 8 | Д***А | Кольцо пружинное | |
| 9 | Д***А | Валик привода насоса | |
| 10 | Д***А | Муфта соединительная | |
| 11 | Д***1 | Валик масляного насоса | |
| 12 | Ш***5 | Шпонка 4Х7,5 | |
| 13 | Ш***2 | Штифт 8С2Х22 | |
| 14 | Д***1 | Корпус | |
| 15 | Д***1 | Палец ведомой шестерни | |
| 16 | Д***1 | Втулка | |
| 17 | Д***1 | Шестерня ведущая | |
| 18 | 3***1 | Пробка | |
| 19 | О***1 | Шайба | |
| 20 | 5***2 | Пробка регулировочная | |
| 21 | 5***1 | Пружина клапана | |
| 22 | Д***А | Клапан редукционный | |
| 23 | Ш***8 | Шайба 8 | |
| 23 | Ш***8 | Шайба 8 | |
| 24 | Б***0 | Болт М8Х50 | |
| 25 | Б***5 | Болт М8Х25 | |
| 26 | Д***Н | Крышка | |
| 27 | Д***А | Втулка | |
| 27 | Д***А | Втулка | |
| 28 | Д***1 | Шестерня ведомая | |
| 29 | Д***0 | Прокладка сливного патрубка | |
| 30 | Д***Б | Патрубок сливной в сборе | |
| 31 | Ш***8 | Шайба 8 | |
| 32 | Б***0 | Болт М8Х20 | |
| 33 | Ш***0 | Шайба 10 | |
| 34 | Б***2 | Болт М10Х22 | |
| 35 | Д***А | Чашка заборника | |
| 36 | Д***0 | Прокладка | |
| 37 | Д***Б | Заборник в сборе | |
| 38 | Д***5 | Пластина стопорная | |
| 39 | Д***Б | Сетка заборника в сборе | |
| 40 | Д***7 | Крючок чашки заборника | |
| 41 | Д***А | Валик ведущей шестерни | |
| 42 | О***0 | Шайба | |
| 43 | Б***5 | Болт М12Х35 | |
| 44 | Д***Б | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
