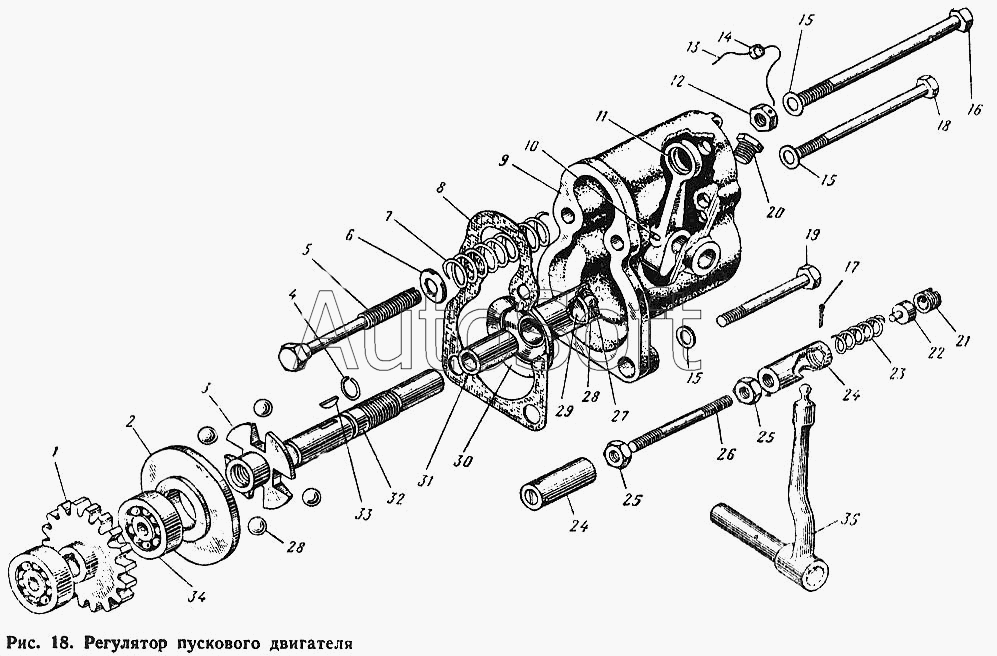

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Регулятор пускового двигателя
26
16
17
18
19
20
21
22
23
24
24
25
25
15
15
15
27
28
28
28
29
30
31
32
33
34
35
2
1
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д27-С11-Г | Д***Г | Регулятор пускового двигателя в сборе | |
| Д27-С11-Г СБ | Д***Б | Регулятор пускового двигателя в сборе | |
| Д27-С12-Г | Д***Г | Корпус регулятора в сборе | |
| Д27-С12-Г СБ | Д***Б | Корпус регулятора в сборе | |
| Д27-С15 | Д***5 | Тяга регулятора | |
| Д27-С15 СБ | Д***Б | Тяга регулятора в сборе | |
| Д27-С16 | Д***6 | Муфта шаровая в сборе | |
| Д27-С16 СБ | Д***Б | Муфта шаровая в сборе | |
| Д27-С21 | Д***1 | Диск регулятора в сборе | |
| Д27-С21 СБ | Д***Б | Диск регулятора в сборе | |
| 1 | Д***А | Шестерня привода регулятора | |
| 2 | Д***4 | Шайба упорная | |
| 3 | Д***5 | Диск регулятора ведущий | |
| 4 | Д***3 | Кольцо стопорное | |
| 5 | Д***8 | Болт пружины регулировочный | |
| 6 | Д***Д | Шайба | |
| 7 | Д***А | Пружина регулятора | |
| 8 | Д***А | Прокладка корпуса | |
| 9 | Д***В | Корпус регулятора | |
| 10 | Ш***0 | Штифт 3С3Х20 | |
| 11 | Д***Е | Рычаг | |
| 12 | Г***8 | Гайка М8 | |
| 15 | Ш***8 | Шайба 8 | |
| 16 | Д***2 | Болт М8Х115 | |
| 17 | Ш***0 | Шплинт 2Х20 | |
| 18 | Б***5 | Болт М8Х95 | |
| 19 | Б***5 | Болт М8Х45 | |
| 20 | П***" | Пробка КГ1/4" | |
| 21 | Д***9 | Пробка муфты | |
| 22 | Д***8 | Подпятник шаровой головки | |
| 23 | Д***7 | Пружина муфты | |
| 24 | Д***6 | Корпус муфты | |
| 25 | Г***6 | Гайка М6 | |
| 26 | Д***0 | Тяга регулятора | |
| 27 | Д***9 | Тарелка шарика | |
| 28 | Ш***0 | Шарик диаметром 10Н ГОСТ 3722-60 | |
| 28 | Ш***0 | Шарик диаметром 10Н ГОСТ 3722-60 | |
| 29 | Д***8 | Шайба | |
| 30 | Д***м | Диск регулятора | |
| 31 | Д***м | Втулка диска | |
| 32 | Д***1 | Вал регулятора | |
| 33 | Ш***5 | Шпонка 4Х6,5 | |
| 34 | П***7 | Подшипник 202 ГОСТ 8338-57 | |
| 35 | Д***А | Рычаг регулятора в сборе |
