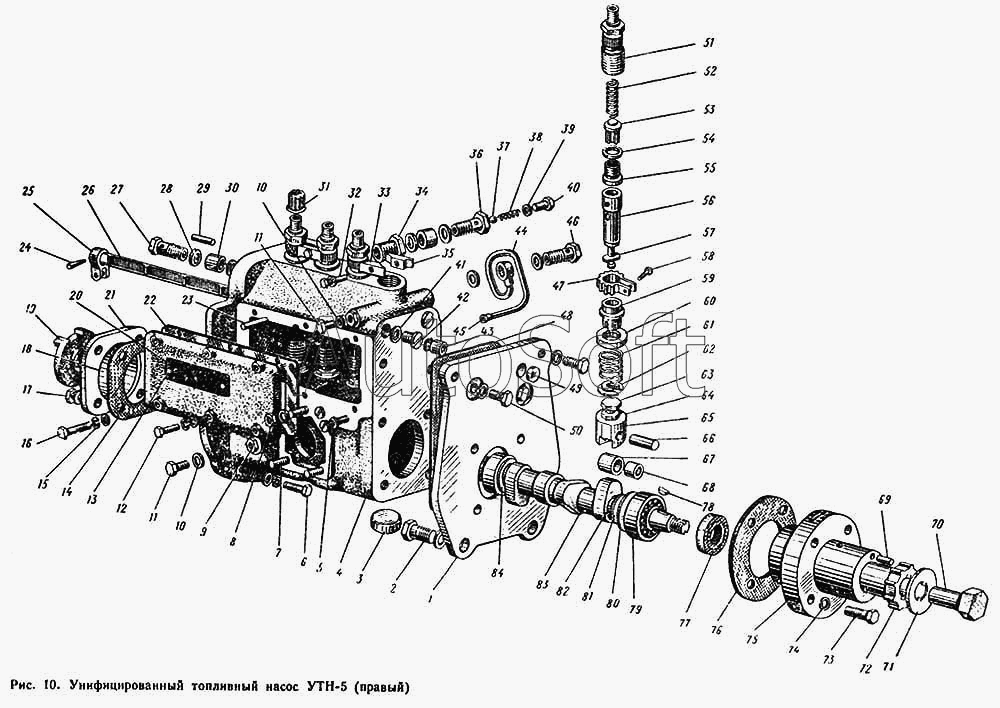

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Унифицированный топливный насос
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С13-1Б | 1***Б | Клапан перепускной | |
| 16-С13-1Б | 1***Б | Клапан перепускной | |
| УТН-1111490-А2 | У***2 | Трубка сливная | |
| УТН-3-1111250 | У***0 | Толкатель плунжера | |
| УТН-3-1111250 | У***0 | Толкатель плунжера | |
| УТН-5-1111080 | У***0 | Плита крепления | |
| УТН-5-1111150-А | У***А | Вал кулачковый | |
| УТН-5-1111160-В | У***В | Фланец установочный | |
| УТН-5-1111220 | У***0 | Клапан нагнетательный с разгрузочным пояском | |
| УТН-5-1111220 | У***0 | Клапан нагнетательный с разгрузочным пояском | |
| УТН-5-1111350 | У***0 | Рейка | |
| УТН-5-1111350 | У***0 | Рейка | |
| УТН-5-1111410-А5 | У***5 | Пара плунжерная | |
| УТН-5-1111410-А5 | У***5 | Пара плунжерная | |
| УТН-5-1111410-А6 | У***6 | Пара плунжерная | |
| УТН-5-1111410-А6 | У***6 | Пара плунжерная | |
| УТН-5-1111430-Б | У***Б | Втулка плунжера поворотная | |
| УТН-5-1111430-Б | У***Б | Втулка плунжера поворотная | |
| УТН-5-1111430-В | У***В | Втулка плунжера поворотная | |
| УТН-5-1111430-В | У***В | Втулка плунжера поворотная | |
| УТН-5-1111450-А | У***А | Вал кулачковый | |
| УТН-5-1111491-Б | У***Б | Угольник поворотный | |
| УТН-5-1111492-Г | У***Г | Трубка сливная | |
| УТН-5П-1111005 | У***5 | Насос топливный высокого давления | |
| УТН-5П-1111020-А2 | У***2 | Корпус насоса | |
| УТН-5П-1111030-А2 | У***2 | Корпус насоса | |
| УТН-5П-1111080-А | У***А | Плита крепления | |
| УТН-5П-1111160 | У***0 | Фланец установочный | |
| УТН-5П-1111470 | У***0 | Крышка люка | |
| УТН-5ПА-1100150 | У***0 | Насос топливный с регулятором и топливоподкачивающим насосом | |
| УТН-5ПА-1111010-А | У***А | Насос топливный в сборе | |
| УТН-5ПА-1111010-А | У***А | Насос топливный в сборе | |
| 1 | У***Б | Плита крепления | |
| 2 | Б***0 | Болт М10Х30 | |
| 3 | У***2 | Пробка насоса | |
| 4 | У***3 | Корпус насоса | |
| 5 | У***Д | Винт толкателя установочный | |
| 6 | Б***0 | Болт М6Х20 | |
| 7 | У***1 | Шпилька | |
| 8 | Г***6 | Гайка М6 | |
| 9 | У***Б | Футорка | |
| 10 | О***1 | Прокладка | |
| 11 | О***2 | Болт | |
| 11 | О***2 | Болт | |
| 12 | Б***8 | Болт М6Х 18 | |
| 13 | З***8 | Заклепка 2,5Х8 | |
| 14 | У***2 | Прокладка стакана | |
| 15 | Ш***6 | Шайба 6 | |
| 16 | Б***0 | Болт 3М6Х20 | |
| 17 | Б***6 | Болт М6Х16 | |
| 18 | У***И | Стакан подшипника | |
| 19 | У***1 | Шайба упорная | |
| 20 | У***4 | Табличка | |
| 21 | У***2 | Крышка люка | |
| 22 | У***5 | Прокладка крышки люка | |
| 23 | У***9 | Штифт | |
| 24 | У***9 | Штифт цилиндрический | |
| 25 | У***7 | Поводок рейки | |
| 26 | У***3 | Рейка | |
| 27 | 1***0 | Болт поворотного угольника | |
| 28 | 1***0 | Прокладка | |
| 29 | Д***6 | Штифт установочный | |
| 30 | 1***А | Втулка защитная | |
| 31 | 1***В | Колпачок защитный | |
| 32 | Б***0 | Болт М6Х30 | |
| 33 | У***2 | Зажим передний | |
| 34 | У***2 | Футорка | |
| 35 | У***2 | Зажим задний | |
| 36 | 1***1 | Корпус клапана | |
| 37 | 1***2 | Шарик | |
| 38 | 1***7 | Пружина клапана | |
| 39 | 1***9 | Прокладка | |
| 39 | 1***9 | Прокладка | |
| 40 | 1***8 | Пробка клапана | |
| 41 | У***9 | Кольцо | |
| 42 | У***3 | Пробка | |
| 43 | У***9 | Втулка рейки | |
| 43 | У***А | Втулка рейки | |
| 44 | У***2 | Трубка сливная | |
| 45 | 1***А | Заглушка сливной трубки | |
| 46 | У***1 | Болт поворотного угольника | |
| 47 | У***2 | Венец поворотной втулки зубчатый | |
| 47 | У***2 | Венец поворотной втулки зубчатый | |
| 48 | У***2 | Прокладка | |
| 49 | У***4 | Заглушка | |
| 50 | Б***0 | Болт М8Х20 | |
| 51 | У***5 | Штуцер нажимной | |
| 52 | 1***А | Пружина нагнетательного клапана | |
| 53 | У***4 | Клапан нагнетательный с разгрузочным пояском | |
| 54 | 1***2 | Прокладка | |
| 55 | У***6 | Седло клапана | |
| 56 | У***5 | Втулка плунжера | |
| 56 | У***А | Втулка плунжера | |
| 57 | У***5 | Плунжер | |
| 57 | У***6 | Плунжер | |
| 58 | У***А | Винт зубчатого венца | |
| 58 | У***А | Винт зубчатого венца | |
| 59 | У***Б | Втулка поворотная | |
| 59 | У***Б | Втулка поворотная | |
| 60 | У***А | Тарелка пружины верхняя | |
| 61 | 1***Г | Пружина плунжера | |
| 62 | У***2 | Тарелка пружины нижняя | |
| 63 | У***5 | Болт толкателя | |
| 64 | У***7 | Контргайка | |
| 65 | У***2 | Корпус | |
| 66 | У***6 | Ось ролика | |
| 67 | У***3 | Ролик | |
| 68 | У***4 | Втулка ролика | |
| 69 | У***3 | Заглушка | |
| 70 | У***1 | Болт валика | |
| 71 | 1***1 | Шайба стопорная | |
| 72 | У***5 | Втулка валика шлицевая | |
| 73 | Б***5 | Болт М8Х45 | |
| 74 | Ш***8 | Шайба 8 | |
| 75 | У***Г | Фланец установочный | |
| 76 | У***А | Прокладка установочного фланца | |
| 77 | М***0 | Манжета 1-20Х40-1 ГОСТ 8752- 70 | |
| 78 | У***5 | Шпонка сегментная | |
| 79 | Ш***2 | Шарикоподшипник 46204 К ГОСТ 831-62 | |
| 80 | У***3 | Шайба | |
| 81 | У***4 | Прокладка регулировочная | |
| 82 | 1***0 | Прокладка регулировочная | |
| 83 | У***А | Вал кулачковый | |
| 84 | 1***1 | Маслоотражатель шарикоподшипника |
