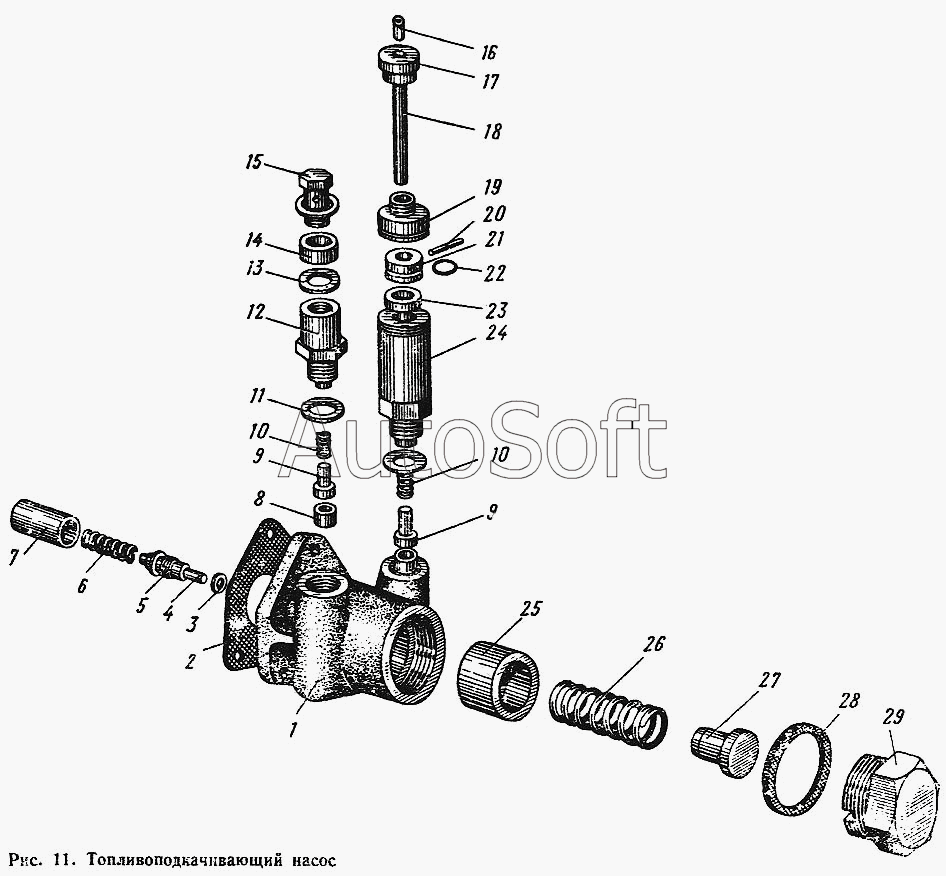

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Топливоподкачивающий насос
20
9
9
10
10
11
12
13
14
15
16
19
8
21
22
23
24
25
26
27
28
29
1
2
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С35-3Б | 1***Б | Насос подкачки топлива ручной | |
| 16-С35-3Б | 1***Б | Насос подкачки топлива ручной | |
| 16-С36-2 | 1***2 | Поршень ручного насоса в сборе | |
| 16-С37-1А | 1***А | Рукоятка в сборе | |
| 16-С38 | 1***8 | Рукоятка со штоком ручного насоса | |
| 16-С64-А | 1***А | Втулка | |
| УТН-3-1106010-А4 | У***4 | Насос топливоподкачивающий | |
| УТН-3-1106010-А4 | У***4 | Насос топливоподкачивающий | |
| УТН-3-1106020-А | У***А | Корпус | |
| УТН-3-1106020-А | У***А | Корпус | |
| 1 | У***2 | Корпус насоса | |
| 2 | 1***Б | Прокладка | |
| 2 | 1***Б | Прокладка | |
| 3 | 1***9 | Прокладка | |
| 4 | 1***2 | Стержень толкателя | |
| 5 | 1***1 | Втулка | |
| 6 | 1***1 | Пружина толкателя | |
| 7 | У***3 | Толкатель | |
| 8 | 1***0 | Втулка | |
| 8 | 1***А | Втулка | |
| 9 | 1***А | Клапан | |
| 10 | 1***А | Пружина клапана | |
| 11 | 1***2 | Прокладка | |
| 12 | У***Г | Футорка | |
| 13 | 1***0 | Прокладка | |
| 14 | 1***А | Втулка защитная | |
| 15 | 1***0 | Болт поворотного угольника | |
| 16 | 1***1 | Заглушка | |
| 19 | 1***2 | Крышка цилиндра | |
| 20 | 1***1 | Штифт | |
| 21 | 1***2 | Поршень | |
| 22 | 1***0 | Кольцо уплотнительное | |
| 23 | 1***9 | Прокладка | |
| 24 | 1***А | Цилиндр ручного насоса | |
| 25 | У***6 | Поршень | |
| 26 | 1***Б | Пружина поршня | |
| 27 | 1***5 | Упор пружины | |
| 28 | 1***1 | Прокладка | |
| 29 | 1***2 | Пробка корпуса |
