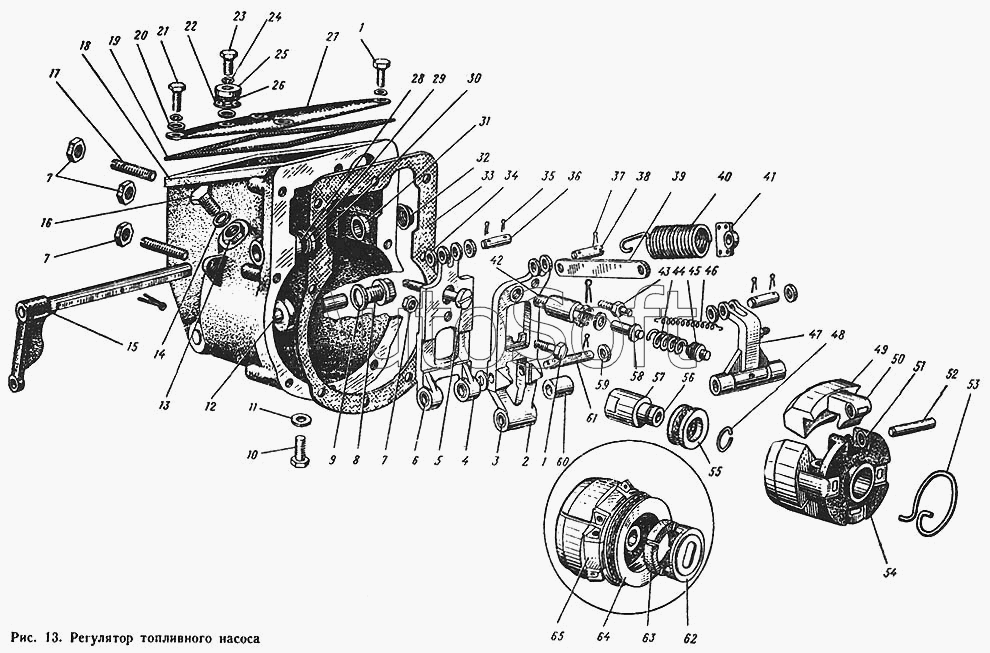

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Регулятор топливного насоса
34
43
42
41
40
39
38
37
37
37
36
35
44
33
32
31
30
29
28
27
26
25
24
54
65
64
63
62
61
60
59
58
57
56
55
23
53
52
51
51
50
49
48
47
46
45
4
3
2
1
1
1
5
13
22
21
20
19
18
18
17
17
16
15
14
12
11
10
9
8
7
7
7
7
7
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УТН-15-1110190-Б2 | У***2 | Рычаг промежуточный в сборе | |
| УТН-15-1110210 | У***0 | Рычаги регулятора в сборе | |
| УТН-15-1110230 | У***0 | Корректор | |
| УТН-15-1Н0190-Б2 | У***2 | Рычаг промежуточный в сборе | |
| УТН-3-1110140 | У***0 | Муфта регулятора со втулкой | |
| УТН-3-1110140 | У***0 | Муфта регулятора со втулкой | |
| УТН-3-1110170-Г | У***Г | Пружина регулятора в сборе | |
| УТН-3-1110170-Г | У***Г | Пружина регулятора в сборе | |
| УТН-3-1110320-Б | У***Б | Втулка в сборе | |
| УТН-5-1110160-Д | У***Д | Груз регулятора в сборе | |
| УТН-5-1110200-В | У***В | Рычаг промежуточный со втулкой | |
| УТН-5-1110240-Ж2 | У***2 | Ступица грузов в сборе | |
| УТН-5-1110290-А | У***А | Рычаг основной со втулками | |
| УТН-5-1110290-А | У***А | Рычаг основной со втулками | |
| УТН-5-1110320-Б | У***Б | Втулка в сборе | |
| УТН-5П-1110020 | У***0 | Корпус регулятора в сборе | |
| УТН-5ПА-1110010-Б | У***Б | Регулятор без повышающей передачи с внешним натяжением пружины в сборе | |
| УТН-5ПА-1110010-Б | У***Б | Регулятор без повышающей передачи с внешним натяжением пружины в сборе | |
| 1 | Б***0 | Болт М6Х20 | |
| 1 | Б***0 | Болт М6Х20 | |
| 2 | У***К | Рычаг промежуточный | |
| 3 | У***6 | Втулка рычага | |
| 4 | У***А | Рычаг основной | |
| 5 | У***6 | Упор жесткий | |
| 6 | О***0 | Втулка рычага короткая | |
| 7 | Г***6 | Гайка М6 | |
| 7 | Г***6 | Гайка М6 | |
| 7 | Г***6 | Гайка М6 | |
| 7 | Г***6 | Гайка М6 | |
| 8 | У***9 | Заглушка оси рычагов | |
| 9 | Д***А | Прокладка заглушки | |
| 10 | О***2 | Болт | |
| 11 | О***1 | Прокладка | |
| 12 | Д***Б | Ось рычагов | |
| 13 | У***2 | Футорка | |
| 14 | 1***6 | Прокладка | |
| 15 | У***2 | Рычаг управления | |
| 16 | У***2 | Пробка | |
| 17 | У***3 | Винт регулировочный | |
| 17 | У***Г | Винт регулировочный | |
| 18 | У***5 | Корпус регулятора | |
| 18 | У***Г | Корпус регулятора | |
| 19 | У***1 | Прокладка | |
| 20 | Ш***6 | Шайба 6 | |
| 21 | Б***0 | Болт 3М6Х20 | |
| 22 | У***6 | Тарелка сапуна | |
| 23 | У***Б | Болт сапуна | |
| 24 | У***9 | Шайба | |
| 25 | У***7 | Колпак сапуна | |
| 26 | У***8 | Фильтр | |
| 27 | У***Д | Крышка регулятора | |
| 28 | У***1 | Втулка | |
| 29 | У***2 | Кольцо | |
| 30 | У***3 | Тарелка | |
| 31 | У***Б | Втулка рычага управления | |
| 32 | 1***1 | Заглушка | |
| 33 | У***3 | Прокладка корпуса | |
| 34 | 1***1 | Прокладка регулировочная | |
| 35 | Ш***0 | Шплинт 2Х10 | |
| 36 | У***3 | Палец рычага | |
| 37 | Ш***6 | Шплинт 2Х16 | |
| 37 | Ш***6 | Шплинт 2Х16 | |
| 37 | Ш***6 | Шплинт 2Х16 | |
| 38 | О***7 | Палец рычага | |
| 39 | У***4 | Тяга рейки | |
| 40 | У***7 | Пружина регулятора | |
| 41 | У***1 | Серьга пружины | |
| 42 | У***1 | Корпус корректора | |
| 43 | У***А | Шпилька | |
| 44 | У***4 | Пружина корректора | |
| 45 | У***А | Винт регулировочный | |
| 46 | У***3 | Пружина обогатителя | |
| 47 | У***1 | Рычаг пружины | |
| 48 | У***Б | Кольцо замковое | |
| 49 | У***Д | Груз регулятора | |
| 50 | У***6 | Втулка рычага | |
| 51 | У***Б | Шайба | |
| 51 | У***Б | Шайба | |
| 52 | У***1 | Ось груза | |
| 53 | У***3 | Пружина | |
| 54 | У***М | Ступица грузов | |
| 55 | П***4 | Подшипник 8202 ГОСТ 6874-54 | |
| 56 | У***5 | Втулка муфты | |
| 57 | У***Б | Муфта регулятора | |
| 58 | У***Б | Шток корректора | |
| 59 | У***2 | Прокладка | |
| 60 | У***2 | Пята | |
| 61 | У***1 | Ось рычага | |
| 62 | У***2 | Шайба упорная | |
| 63 | 2***Б | Сухарь | |
| 64 | П***4 | Подшипник 8110 ГОСТ 6874-54 | |
| 65 | У***2 | Ступица грузов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
