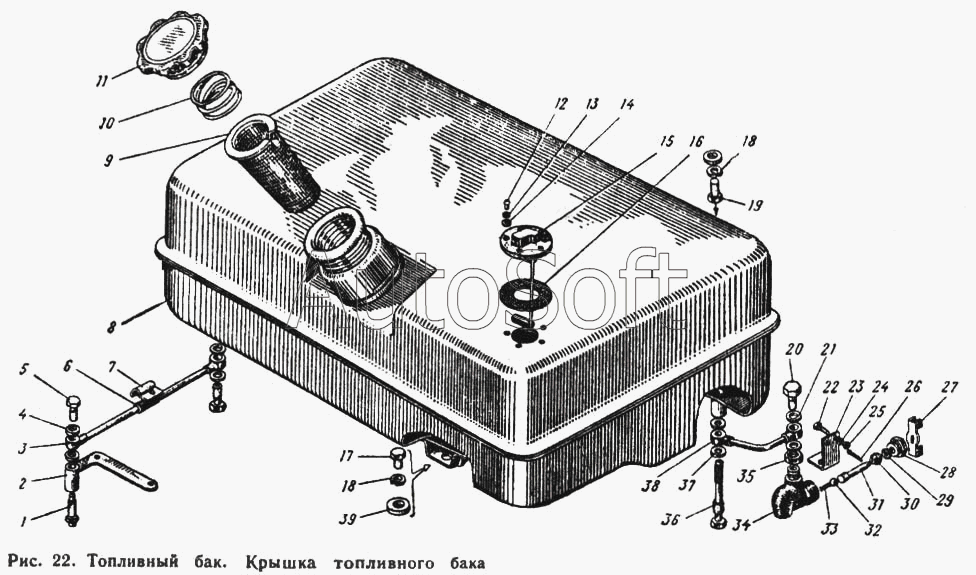

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Топливный бак. Крышка топливного бака
28
17
18
18
19
20
21
22
23
24
25
26
27
16
29
30
31
32
33
34
35
36
37
38
39
4
1
2
3
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1101010-А СБ | 4***Б | Бак топливный | |
| 45-1101020 СБ | 4***Б | Установка топливного бака | |
| 45-1101020 СБ | 4***Б | Установка топливного бака | |
| 45-1101200 СБ | 4***Б | Краник топливный | |
| 45-1101200 СБ | 4***Б | Краник топливный | |
| 45-1101232 СБ | 4***Б | Кронштейн в сборе | |
| 45-1101240 СБ | 4***Б | Краник с кронштейном и трубопроводом | |
| 45-1101240 СБ | 4***Б | Краник с кронштейном и трубопроводом | |
| 46-1101232 СБ | 4***Б | Кронштейн в сборе | |
| 1 | 3***Б | Штуцер 8/2" | |
| 2 | 4***Б | Корпус крана в сборе | |
| 3 | 4***1 | Трубопровод сливной | |
| 4 | Д***А | Кольцо уплотнительное | |
| 5 | Д***Г | Болт поворотного угольника | |
| 6 | 4***А | Трубка изоляционная | |
| 7 | 4***8 | Скоба | |
| 8 | 4***Б | Корпус топливного бака | |
| 9 | 4***0 | Фильтр 160 ГОСТ 15870-70 | |
| 10 | 4***3 | Пружина | |
| 11 | 4***0 | Крышка 83,4 ГОСТ 15868-70 | |
| 12 | В***2 | Винт М5Х12 | |
| 13 | 4***6 | Шайба | |
| 14 | 4***7 | Прокладка | |
| 15 | Б***А | Бензомер | |
| 16 | 4***А | Прокладка | |
| 17 | Б***5 | Болт М12Х25 | |
| 18 | Ш***2 | Шайба 12 | |
| 19 | Б***5 | Болт М12Х35 | |
| 20 | Д***1 | Болт поворотного угольника | |
| 21 | Д***А | Кольцо уплотнительное | |
| 22 | Б***6 | Болт М8Х16 | |
| 23 | 4***5 | Кронштейн | |
| 24 | Ш***8 | Шайба 8 | |
| 25 | Г***8 | Гайка М8 | |
| 26 | Ш***0 | Шплинт 2Х20 | |
| 27 | 4***0 | Ручка | |
| 28 | 3***Б | Гайка поджимная | |
| 29 | 3***Б | Шайба сальника | |
| 30 | 4***2 | Прокладка уплотнительная | |
| 31 | 3***Б | Стержень | |
| 32 | Ш***2 | Шарик 12 | |
| 33 | 3***7 | Пружина | |
| 34 | 4***5 | Корпус | |
| 35 | Г***0 | Гайка М20 | |
| 36 | 4***Б | Болт нажимной | |
| 37 | 4***8 | Шайба | |
| 38 | 4***0 | Трубопровод задний | |
| 39 | 3***0 | Прокладка |
