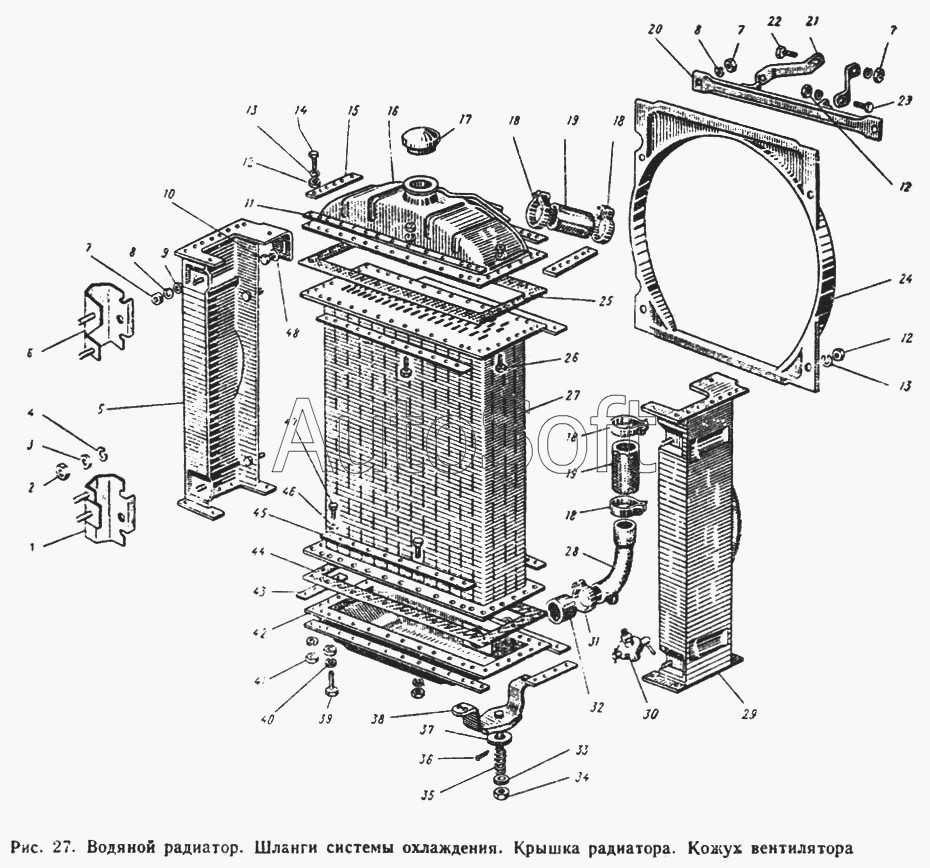

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Водяной радиатор. Шланги системы охлаждения. Крышка радиатора. Кожух вентилятора
35
22
23
24
25
26
27
28
29
30
31
32
32
33
34
21
36
37
38
39
40
41
42
43
44
45
46
47
48
8
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
12
12
13
13
14
15
16
16
17
18
18
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1301000 СБ | 4***Б | Установка узлов системы охлаждения | |
| 45-1301000 СБ | 4***Б | Установка узлов системы охлаждения | |
| 45-1301006-Б СБ | 4***Б | Радиатор водяной | |
| 45-1301007-Б | 4***Б | Узлы системы охлаждения | |
| 45-1301007-Б СБ | 4***Б | Узлы системы охлаждения | |
| 45-1301010-Б СБ | 4***Б | Радиатор водяной | |
| 60-1405010 | 6***0 | Радиатор масляный | |
| 1 | 4***А | Кронштейн нижний | |
| 2 | Г***0 | Гайка 2М10 | |
| 3 | Ш***0 | Шайба 10 | |
| 4 | Ш***0 | Шайба 10 | |
| 5 | 3***0 | Стойка радиатора правая | |
| 6 | 4***А | Кронштейн верхний | |
| 7 | Г***0 | Гайка 2М10 | |
| 8 | 3***4 | Шайба | |
| 8 | Ш***0 | Шайба 10 | |
| 9 | 3***А | Шайба | |
| 10 | Б***5 | Болт М10Х25 | |
| 11 | 3***7 | Планка наружная | |
| 12 | Г***8 | Гайка 2М8 | |
| 13 | Ш***8 | Шайба 8 | |
| 14 | Б***5 | Болт М8Х25 | |
| 15 | 3***6 | Планка верхняя | |
| 16 | 3***А | Бак радиатора верхний | |
| 16 | 3***Б | Бак радиатора верхний | |
| 17 | А***0 | Пробка радиатора | |
| 18 | А***6 | Хомут | |
| 19 | 3***0 | Шланг верхнего патрубка | |
| 20 | 3***0 | Планка крепления радиатора | |
| 21 | 3***8 | Растяжка | |
| 22 | Б***0 | Болт М10Х70 | |
| 23 | Б***8 | Болт М8Х28 | |
| 24 | 3***2 | Кожух вентилятора | |
| 25 | 3***А | Прокладка верхнего бака | |
| 26 | Б***0 | Болт М8Х20 | |
| 27 | 4***0 | Сердцевина радиатора | |
| 28 | 4***А | Патрубок радиатора соединительный | |
| 29 | 3***0 | Стойка радиатора левая | |
| 30 | К***2 | Кран пробкового типа КР 21/4" спускной | |
| 31 | Д***3 | Хомут шланга | |
| 32 | 4***0 | Шланг | |
| 32 | 4***0 | Шланг | |
| 33 | Ш***2 | Шайба 12 | |
| 34 | Г***2 | Гайка 2М12 | |
| 35 | 3***3 | Пружина крепления радиатора | |
| 36 | Ш***0 | Шплинт 3,2Х20 | |
| 37 | 3***1 | Шайба | |
| 38 | 3***0 | Опора радиатора | |
| 39 | Б***2 | Болт М6Х22 | |
| 40 | Ш***6 | Шайба 6 | |
| 41 | Г***6 | Гайка 2М6 | |
| 42 | 3***Б | Бак радиатора нижний | |
| 43 | 3***1 | Планка нижняя | |
| 44 | 3***А | Прокладка нижнего бака | |
| 45 | 3***8 | Планка внутренняя | |
| 46 | Ш***6 | Шайба 6 | |
| 47 | Б***5 | Болт М6Х25 | |
| 48 | Ш***0 | Шайба 10 |
