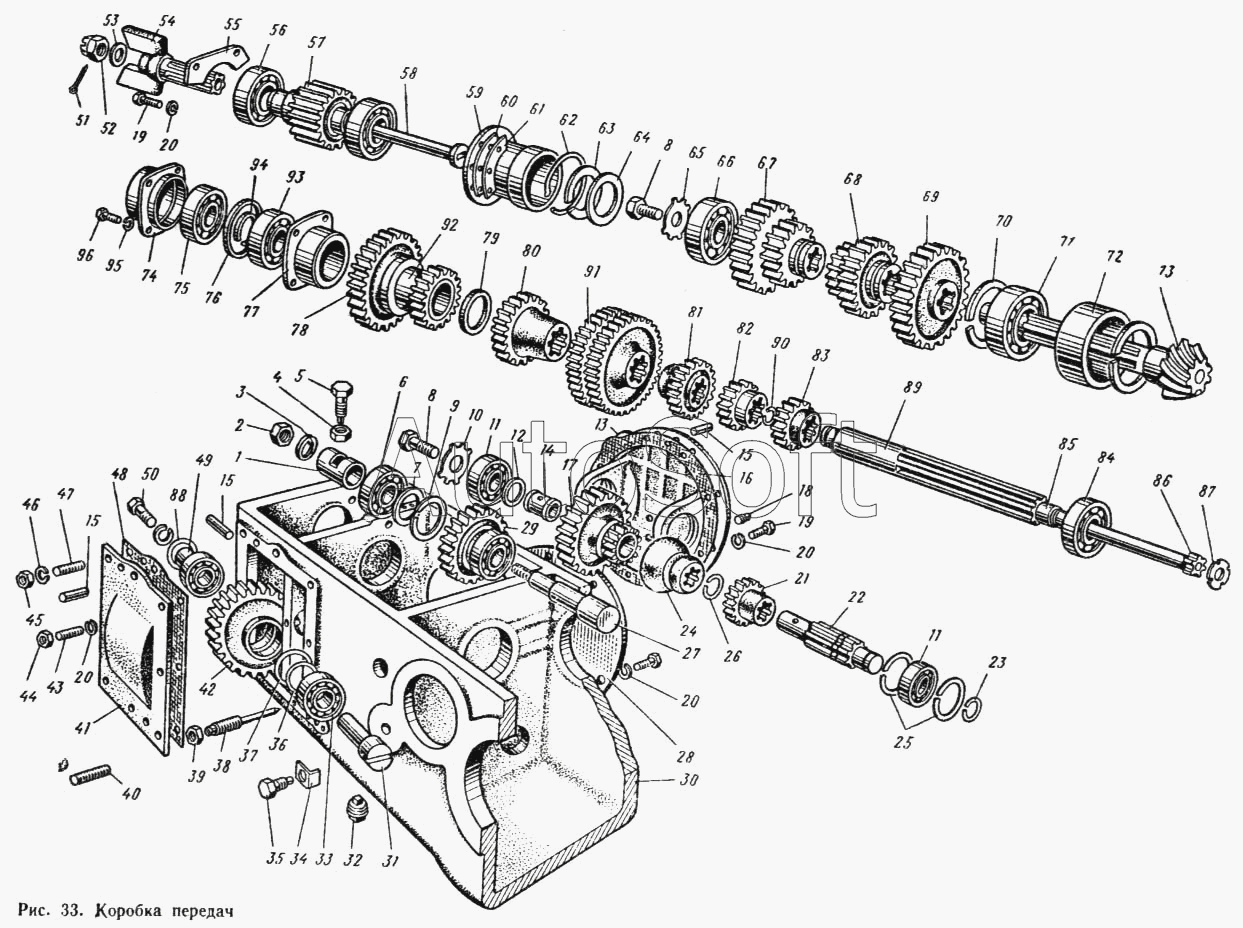

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Коробка передач
1
2
3
4
5
6
7
8
8
8
9
10
11
11
11
12
13
14
15
15
15
15
16
17
18
19
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1701072 СБ | 3***Б | Вал | |
| 36-1701080 СБ | 3***Б | Шестерня заднего хода паразитная | |
| 36-1701080 СБ | 3***Б | Шестерня заднего хода паразитная | |
| 40-1701020-Б СБ | 4***Б | Редуктор | |
| 40-1701025-Б СБ | 4***Б | Вал первичный | |
| 40-1701030 СБ | 4***Б | Кронштейн редуктора | |
| 40-1701067 | 4***7 | Шестерня | |
| 40-1701070 СБ | 4***Б | Стакан подшипника внутреннего вала | |
| 40-1701140 СБ | 4***Б | Шестерня паразитная | |
| 45-1700010 СБ | 4***Б | Коробка передач | |
| 45А-1700010 СБ | 4***Б | Коробка передач | |
| 45А-1702013 СБ | 4***Б | Крышка коробки передач | |
| 4С-1701020-Б СБ | 4***Б | Редуктор | |
| Болт М12Х60 | Б***0 | Болт М12Х60 | |
| 1 | 3***4 | Втулка | |
| 2 | Г***4 | Гайка М24 | |
| 3 | 3***6 | Шайба замковая | |
| 4 | Г***2 | Гайка 2М12 | |
| 5 | 3***5 | Винт установочный | |
| 6 | П***7 | Подшипник 206 ГОСТ 8338-57 | |
| 7 | 3***7 | Втулка распорная | |
| 8 | 3***8 | Болт вторичного вала | |
| 8 | 3***А | Болт специальный | |
| 9 | 3***3 | Кольцо подшипника упорное | |
| 10 | 3***9 | Шайба отгибная | |
| 11 | П***7 | Подшипник 308 ГОСТ 8338-57 | |
| 11 | П***7 | Подшипник 308 ГОСТ 8338-57 | |
| 12 | 4***6 | Шайба упорная | |
| 13 | 4***А | Кронштейн редуктора | |
| 14 | 4***А | Втулка | |
| 15 | 3***9 | Штифт установочный | |
| 15 | Д***5 | Штифт установочный | |
| 16 | 4***8 | Прокладка кронштейна редуктора | |
| 17 | 4***А | Шестерня редуктора ведомая | |
| 18 | П***" | Пробка КГ 3/8" | |
| 19 | Б***5 | Болт М12Х35 | |
| 20 | Ш***2 | Шайба 12 | |
| 21 | 4***Б | Шестерня редуктора ведущая | |
| 22 | 4***А | Вал редуктора | |
| 23 | 4***А | Кольцо пружинное | |
| 24 | 4***А | Муфта зубчатая | |
| 25 | 3***А | Кольцо пружинное | |
| 26 | 4***А | Кольцо пружинное | |
| 27 | 3***4 | Ось паразитной шестерни заднего хода | |
| 28 | 3***9 | Крышка | |
| 29 | 3***2 | Шестерня заднего хода паразитная | |
| 30 | 4***А | Корпус коробки передач и заднего моста | |
| 31 | 3***А | Ось паразитной шестерни | |
| 32 | А***8 | Пробка сливная магнитная 11/4" | |
| 33 | П***7 | Подшипник 208 ГОСТ 8338-57 | |
| 34 | 3***9 | Шайба замковая | |
| 35 | 3***1 | Болт оси стопорный | |
| 36 | 3***8 | Втулка распорная | |
| 37 | 3***7 | Кольцо подшипника упорное | |
| 38 | 3***6 | Винт стакана установочный | |
| 39 | Г***4 | Гайка М14 | |
| 40 | Ш***0 | Шпилька БМ14Х50 | |
| 41 | 4***А | Крышка люка | |
| 42 | 4***6 | Шестерня паразитная | |
| 42 | 4***А | Шестерня паразитная | |
| 43 | Ш***8 | Шпилька БМ12Х48 | |
| 44 | Г***2 | Гайка М12 | |
| 45 | Г***4 | Гайка М14 | |
| 46 | Ш***4 | Шайба 14 | |
| 47 | Ш***5 | Шпилька БМ14Х45 | |
| 48 | 3***5 | Прокладка крышки люка | |
| 49 | 3***А | Втулка | |
| 50 | Б***0 | Болт М14Х40 | |
| 51 | Ш***0 | Шплинт 3,2Х20 | |
| 52 | Г***4 | Ганка М14 | |
| 53 | Ш***4 | Шайба 14 | |
| 54 | 3***В | Вал первичный | |
| 55 | 4***1 | Пластина поджимная | |
| 56 | П***7 | Подшипник 42212К1 ГОСТ 8328-57 | |
| 56 | П***7 | Подшипник 42212К1 ГОСТ 8328-57 | |
| 57 | 4***4 | Шестерки постоянного зацепления ведущая | |
| 58 | 3***1 | Болт стяжкой | |
| 59 | 4***5 | Стакан передний | |
| 60 | 3***6 | Прокладка регулировочная | |
| 61 | 3***7 | Прокладка регулировочная | |
| 62 | 3***А | Кольцо стопорное | |
| 63 | 4***А | Кольцо пружинное | |
| 64 | 4***8 | Кольцо упорное | |
| 65 | 3***9 | Шайба отгибная | |
| 66 | П***3 | Подшипник 50408 ГОСТ 2893-73 | |
| 67 | 4***7 | Шестерня второй и четвертой передач скользящая | |
| 68 | 4***А | Шестерня третьей и пятой передач скользящая | |
| 69 | 3***2 | Шестерня первой передачи и заднего хода скользящая | |
| 70 | 3***А | Кольцо упорное | |
| 71 | П***7 | Подшипник 2612КМ ГОСТ 8328-57 | |
| 72 | 3***8 | Стакан заднего подшипника | |
| 73 | 4***5 | Вал вторичный | |
| 74 | 4***2 | Стакан подшипника | |
| 75 | П***7 | Подшипник 307 ГОСТ 8338-57 | |
| 76 | 3***А | Кольцо пружинное | |
| 77 | 4***8 | Гнездо переднего подшипника | |
| 78 | 4***Б | Шестерня промежуточная | |
| 79 | 4***8 | Кольцо упорное | |
| 80 | 4***7 | Шестерня второй передачи ведущая | |
| 81 | 4***9 | Шестерня третьей передачи ведущая | |
| 82 | 4***4 | Шестерня первой передачи ведущая | |
| 83 | 4***1 | Шестерня заднего хода ведущая | |
| 84 | П***7 | Подшипник 212 ГОСТ 8338-57 | |
| 85 | 3***Б | Вал | |
| 86 | 3***3 | Вал | |
| 87 | 3***А | Гайка круглая | |
| 88 | 3***4 | Шайба | |
| 89 | 4***Б | Вал промежуточный со втулкой | |
| 90 | Д***9 | Кольцо стопорное | |
| 91 | 4***5 | Шестерня четвертой и пятой передач ведущая | |
| 92 | 4***8 | Втулка свертная | |
| 93 | П***7 | Подшипник 211СД ГОСТ 8338-57 | |
| 94 | 4***А | Кольцо пружинное | |
| 95 | Ш***0 | Шайба 10 | |
| 96 | Б***5 | Болт М10Х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
