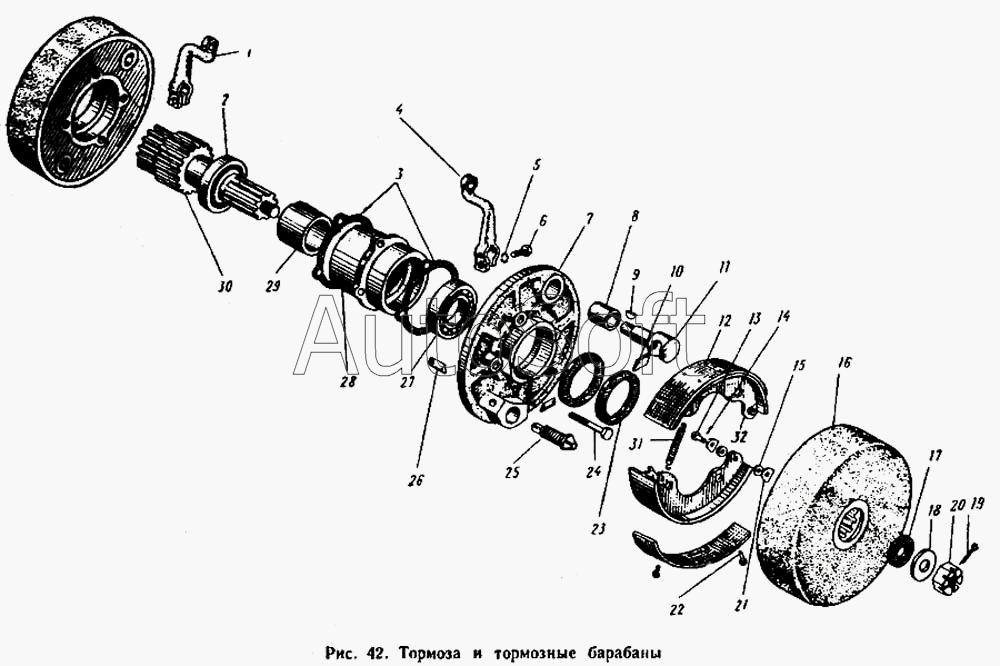

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Тормоза и тормозные барабаны
23
14
15
16
16
17
17
18
18
19
19
20
20
21
22
12
23
24
24
25
25
26
26
27
28
29
30
31
31
32
3
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-3502045 СБ | 3***Б | Колодка | |
| 36-3502045 СБ | 3***Б | Колодка | |
| 40-3502010-А СБ | 4***Б | Тормоз правый | |
| 40-3502011-А СБ | 4***Б | Тормоз левый | |
| 40-3502015 СБ | 4***Б | Стакан подшипников | |
| 40-3502015 СБ | 4***Б | Стакан подшипников | |
| 40-3502015 СБ | 4***Б | Стакан подшипников | |
| 40-3502030-А СБ | 4***Б | Диск тормоза правый | |
| 40-3502030А СБ | 4***Б | Диск тормоза правый | |
| 40-3502031-А СБ | 4***Б | Диск тормоза левый | |
| 40-3502036-А1 СБ | 4***Б | Диск тормоза | |
| 40-3502036-А1 СБ | 4***Б | Диск тормоза | |
| 1 | 3***1 | Рычаг тормоза левый | |
| 2 | П***7 | Подшипник 12210К ГОСТ 8328-57 | |
| 3 | 4***А | Прокладка стакана | |
| 3 | 4***А | Прокладка стакана | |
| 4 | 3***0 | Рычаг тормоза правый | |
| 5 | Ш***0 | Шайба 10 | |
| 5 | Ш***0 | Шайба 10 | |
| 6 | Б***5 | Болт М10Х35 | |
| 6 | Б***5 | Болт М10Х35 | |
| 7 | 4***5 | Диск тормоза | |
| 8 | 3***Б | Втулка | |
| 9 | Ш***9 | Шпонка 5Х9 | |
| 9 | Ш***9 | Шпонка 5Х9 | |
| 10 | 3***6 | Кулачок разжимной | |
| 10 | 3***6 | Кулачок разжимной | |
| 11 | 3***9 | Валик разжимного кулачка | |
| 11 | 3***9 | Валик разжимного кулачка | |
| 12 | 3***А | Накладка колодки | |
| 14 | Ш***0 | Шплинт 3,2Х20 | |
| 15 | 3***0 | Ролик | |
| 16 | 4***Б | Барабан тормоза | |
| 16 | 4***Б | Барабан тормоза | |
| 17 | 4***3 | Прокладка | |
| 17 | 4***3 | Прокладка | |
| 18 | 4***4 | Шайба | |
| 18 | 4***4 | Шайба | |
| 19 | Ш***0 | Шплинт 4Х40 | |
| 19 | Ш***0 | Шплинт 4Х40 | |
| 20 | Г***0 | Гайка М20 | |
| 20 | Г***0 | Гайка М20 | |
| 21 | 3***1 | Пластина ограничительная | |
| 22 | З***З | Заклепка 4Х10, нормаль МТЗ | |
| 23 | М***1 | Манжета 2-60Х85-1 | |
| 23 | М***1 | Манжета 2-60Х85-1 | |
| 24 | Б***5 | Болт 3М14Х75 | |
| 24 | Б***5 | Болт 3М14Х75 | |
| 25 | 3***8 | Конус регулировочный | |
| 25 | 3***8 | Конус регулировочный | |
| 26 | 3***7 | Палец опорный | |
| 26 | 3***7 | Палец опорный | |
| 27 | П***7 | Подшипник 210 ГОСТ 8338-57 | |
| 28 | 4***А | Стакан подлинников | |
| 29 | 4***2 | Втулка распорная | |
| 30 | 4***3 | Валик тормоза ведущий | |
| 31 | 3***8 | Пружина тормоза | |
| 31 | 3***8 | Пружина тормоза | |
| 32 | 3***Б | Ребро колодки |
