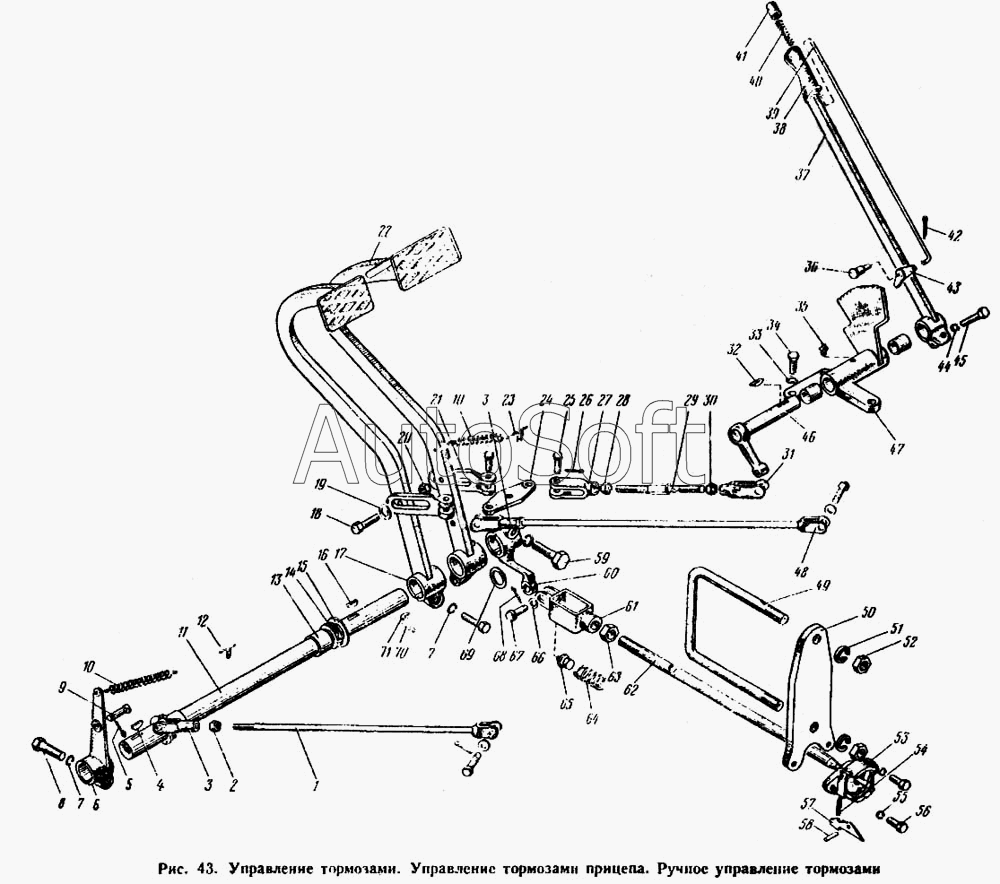

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Управление тормозами. Управление тормозами прицепа. Ручное управление тормозами
1
1
2
2
3
3
3
4
5
5
5
5
6
7
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
22
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
59
60
60
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-3503030-А СБ | 3***Б | Тяга тормоза | |
| 36-3503030-А СБ | 3***Б | Тяга тормоза | |
| 36-3503050 СБ | 3***Б | Тяга тормоза с рычагами | |
| 45-3503010 СБ | 4***Б | Управление тормозами | |
| 45-3503011-Б СБ | 4***Б | Управление тормозами | |
| 45-3503012 | 4***2 | Упор | |
| 45-3503030 СБ | 4***Б | Тяга тормоза | |
| 45-3503030 СБ | 4***Б | Тяга тормоза | |
| 45-3503050 СБ | 4***Б | Педали с валиком тормоза | |
| 45-3503050 СБ | 4***Б | Педали с валиком тормоза | |
| 45-3503060 СБ | 4***Б | Педали с валиком тормоза | |
| 45-3503060 СБ | 4***Б | Педали с валиком тормоза | |
| 45-3504010 СБ | 4***Б | Управление тормозами прицепа | |
| 45-3504020 СБ | 4***Б | Толкатель поршня | |
| 45-3504020 СБ | 4***Б | Толкатель поршня | |
| 45-3504030 СБ | 4***Б | Седло с планкой | |
| 45-3504030 СБ | 4***Б | Седло с планкой | |
| 45-3506000 СБ | 4***Б | Установка пневмопривода для тормоза прицепа | |
| 45-3508010 СБ | 4***Б | Управление тормозами ручное | |
| 45-3508015 СБ | 4***Б | Тяга регулировочная | |
| 45-3508025 СБ | 4***Б | Кронштейн с рычагами | |
| 45-3508025 СБ | 4***Б | Кронштейн с рычагами | |
| 45-3508030 СБ | 4***Б | Рычаг | |
| 787-3505086 СБ | 7***Б | Седло и фиксатор главного цилиндра тормоза | |
| Тяга тормоза с рычагами | Т***и | Тяга тормоза с рычагами | |
| Тяга тормоза с рычагами | Т***и | Тяга тормоза с рычагами | |
| 1 | 3***Б | Тяга тормоза | |
| 1 | 4***Б | Тяга тормоза | |
| 2 | 3***Б | Тяга тормоза с рычагами | |
| 2 | Г***2 | Гайка М12 | |
| 3 | 3***А | Вилка тяги регулировочная | |
| 3 | 3***А | Вилка тяги регулировочная | |
| 4 | Ш***1 | Шпонка 6Х11 | |
| 5 | Ш***0 | Шплинт 3,2Х20 | |
| 5 | Ш***0 | Шплинт 3,2Х20 | |
| 5 | Ш***0 | Шплинт 3,2Х20 | |
| 5 | Ш***0 | Шплинт 3,2Х20 | |
| 6 | 3***9 | Рычаг левого тормоза | |
| 7 | Ш***2 | Шайба 12 | |
| 7 | Ш***2 | Шайба 12 | |
| 7 | Ш***2 | Шайба 12 | |
| 7 | Ш***2 | Шайба 12 | |
| 8 | Б***5 | Болт М12Х45 | |
| 8 | Б***5 | Болт М12Х45 | |
| 8 | Б***5 | Болт М12Х45 | |
| 8 | Б***5 | Болт М12Х45 | |
| 9 | П***2 | Палец 12Х32 | |
| 9 | П***2 | Палец 12Х32 | |
| 10 | 3***7 | Пружина педали | |
| 11 | 3***5 | Валик педалей | |
| 11 | 3***1 | Валик педалей | |
| 12 | 3***А | Петля | |
| 13 | 3***Б | Втулка | |
| 14 | М***1 | Манжета 2-28Х47-1 | |
| 15 | 3***7 | Шайба | |
| 16 | Ш***1 | Шпонка 6Х11 | |
| 16 | Ш***1 | Шпонка 6Х11 | |
| 17 | 4***Б | Педаль левого тормоза | |
| 17 | 4***Б | Педаль левого тормоза | |
| 18 | 4***8 | Болт стяжной | |
| 19 | Ш***2 | Шайба 12 | |
| 20 | Г***0 | Гайка М10 | |
| 21 | 4***6 | Толкатель | |
| 22 | 4***Б | Педаль правого тормоза | |
| 22 | 4***Б | Педаль правого тормоза | |
| 22 | 4***Б | Педаль правого тормоза | |
| 22 | 4***Б | Педаль правого тормоза | |
| 23 | 3***А | Петля | |
| 24 | 4***3 | Коромысло | |
| 25 | П***2 | Палец 12Х32 | |
| 25 | П***2 | Палец 12Х32 | |
| 26 | Ш***0 | Шплинт 3,2Х20 | |
| 26 | Ш***0 | Шплинт 3,2Х20 | |
| 27 | 3***А | Вилка тяги регулировочная | |
| 28 | Г***2 | Гайка М12 | |
| 29 | 4***4 | Тяга регулировочная | |
| 30 | 4***3 | Контргайка | |
| 31 | 4***6 | Вилка тяги | |
| 32 | Ш***1 | Шпонка 6Х11 | |
| 33 | Ш***0 | Шайба 10 | |
| 34 | Б***5 | Болт М10Х25 | |
| 35 | Т***8 | Масленка 1-А1 | |
| 36 | 4***3 | Ось защелки | |
| 37 | 4***Б | Рычаг тормоза | |
| 38 | 4***2 | Рукоятка | |
| 39 | 4***1 | Тяга защелки | |
| 40 | 5***3 | Пружина сливного клапана | |
| 41 | 5***6 | Кнопка | |
| 42 | Ш***2 | Шплинт 2Х12 | |
| 43 | 5***6 | Защелка | |
| 44 | Ш***0 | Шайба 10 | |
| 45 | Б***5 | Болт М10Х35 | |
| 46 | 4***Б | Педали с валиком тормоза | |
| 47 | 4***Б | Кронштейн | |
| 48 | 3***Б | Тяга тормоза | |
| 48 | 4***Б | Тяга тормоза | |
| 49 | 3***0 | Хомут крепления крыла | |
| 50 | 4***Б | Планка | |
| 51 | Ш***6 | Шайба 16 | |
| 52 | Г***6 | Гайка М16 | |
| 53 | 7***А | Седло | |
| 54 | 7***2 | Пружина фиксатора | |
| 55 | Ш***0 | Шайба 10 | |
| 56 | Б***0 | Болт М10Х30 | |
| 57 | 7***А | Фиксатор | |
| 58 | 4***1 | Штифт | |
| 59 | Б***5 | Болт М12Х45 | |
| 59 | Б***5 | Болт М12Х45 | |
| 60 | 4***1 | Рычаг тормоза | |
| 60 | 4***Б | Рычаг тормоза | |
| 60 | 4***1 | Рычаг тормоза | |
| 61 | 4***3 | Стакан пружины | |
| 62 | 4***2 | Толкатель поршня | |
| 63 | Г***6 | Гайка М16 | |
| 64 | 5***2 | Пружина | |
| 65 | 4***4 | Упор | |
| 66 | 4***2 | Шайба | |
| 67 | П***5 | Палец 12Х35 | |
| 68 | Ш***0 | Шплинт 3,2Х20 | |
| 69 | 3***8 | Шайба | |
| 70 | Ш***5 | Шплинт 5Х45 | |
| 71 | Ш***1 | Шпонка 6Х11 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
