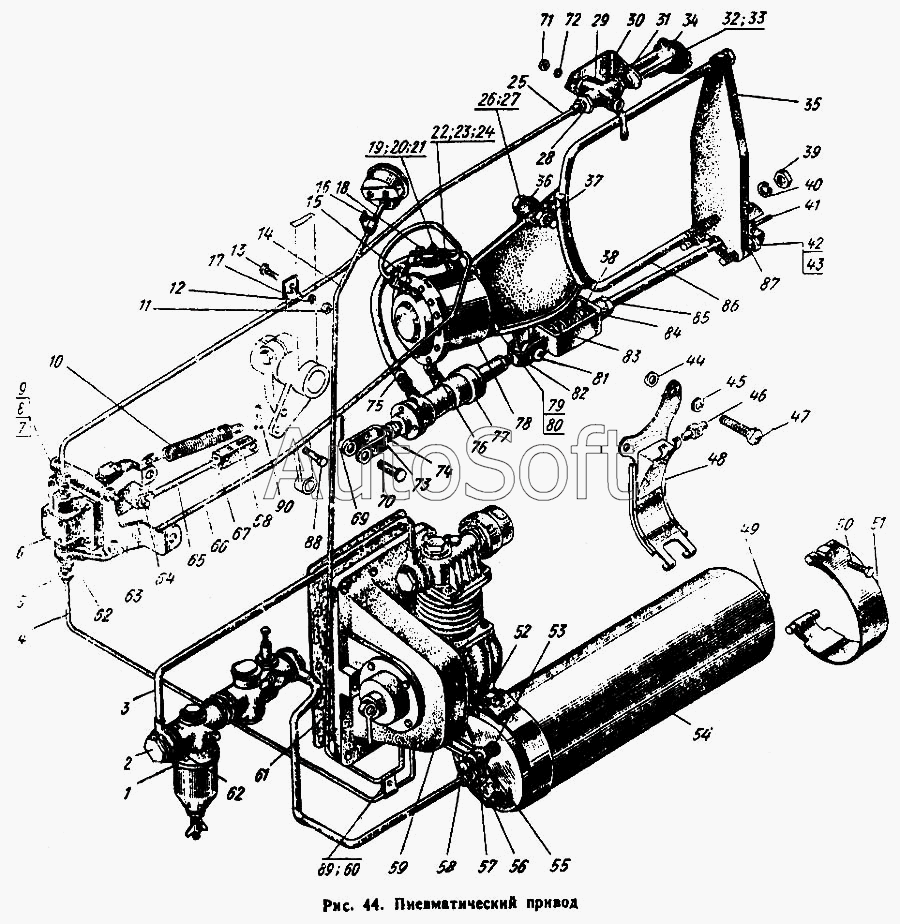

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Пневматический привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43-3504030 СБ | 4***Б | Седло с планкой | |
| 45-3504030 СБ | 4***Б | Седло с планкой | |
| 45-3505015 СБ | 4***Б | Пневмопривод к тормозам прицепа | |
| 45-3505015 СБ | 4***Б | Пневмопривод к тормозам прицепа | |
| 45-3505020 СБ | 4***Б | Толкатель поршня | |
| 45-3505050 СБ | 4***Б | Клапан усилителя с вилками и штуцерами | |
| 45-3505050 СБ | 4***Б | Клапан усилителя с вилками и штуцерами | |
| 45-3505080-Б1 СБ | 4***Б | Трубопровод тормозной кран-клапан | |
| 45-3505090 СБ | 4***Б | Трубопровод клапан тормозная камера | |
| 45-3505091 | 4***1 | Штифт | |
| 45-3512020 | 4***0 | Головка с краном и крон штейном | |
| 45-3513005 | 4***5 | Баллон | |
| 45-3513005 СБ | 4***Б | Баллон | |
| 45-3521020 СБ | 4***Б | Головка с краном и кронштейном | |
| 45-3522000 СБ | 4***Б | Установка тормозного крана | |
| 45-3522050 СБ | 4***Б | Кран тормозной | |
| 45-3522060 СБ | 4***Б | Тяга | |
| 787-3505086 СБ | 7***Б | Седло и фиксатор главного цилиндра тормоза | |
| 787-3505088-А | 7***А | Седло | |
| 787-3505092 | 7***2 | Пружина фиксатора | |
| ПГК-12Х32 | П***2 | Палец 12Х32 | |
| 1 | 4***0 | Регулятор давления со стаканом отбора воздуха | |
| 2 | 4***4 | Болт специальный | |
| 3 | 4***Б | Трубопровод | |
| 4 | 4***Б | Трубопровод | |
| 5 | 4***7 | Штуцер | |
| 6 | 7***Б | Кран тормозной | |
| 7 | Б***0 | Болт М10Х100 | |
| 8 | Г***0 | Гайка М10 | |
| 9 | Ш***0 | Шайба 10 | |
| 10 | 4***1 | Пружина | |
| 11 | Г***8 | Гайка М8 | |
| 12 | Ш***8 | Шайба 8 | |
| 13 | Б***6 | Болт М8Х16 | |
| 14 | 4***Б | Трубопровод манометра воздуха | |
| 15 | 4***1 | Шланг соединительный | |
| 16 | 4***2 | Прокладка | |
| 17 | Х***0 | Хомут 14Х27Х10 | |
| 18 | Х***8 | Хомутик стяжной универсальный | |
| 19 | Б***0 | Болт М8Х30 | |
| 20 | Г***8 | Гайка М8 | |
| 21 | Ш***8 | Шайба 8 | |
| 22 | 4***2 | Кронштейн шлангов | |
| 23 | 4***3 | Прижим | |
| 24 | Б***5 | Болт 3М14Х5 | |
| 25 | 4***Б | Трубопровод | |
| 26 | 4***1 | Ось | |
| 27 | Т***0 | Масленка II-А-90 | |
| 28 | 4***3 | Ниппель конечный | |
| 29 | 2***0 | Кран разобщительный | |
| 30 | 4***0 | Кронштейн | |
| 31 | 4***8 | Штуцер | |
| 32 | Ш***2 | Шайба 22 | |
| 33 | Г***2 | Гайка М22 | |
| 34 | 2***Г | Головка соединительная | |
| 35 | 4***А | Планка | |
| 36 | 4***Б | Рычаг | |
| 37 | Г***0 | Гайка М20 | |
| 38 | 4***3 | Стакан пружины | |
| 39 | Г***6 | Гайка М16 | |
| 40 | Ш***6 | Шайба 16 | |
| 41 | 4***2 | Толкатель поршня | |
| 42 | Б***0 | Болт М10Х30 | |
| 43 | Ш***0 | Шайба 10 | |
| 44 | 4***3 | Шайба | |
| 45 | Ш***4 | Шайба 14 | |
| 46 | 4***6 | Палец | |
| 47 | Б***5 | Болт М14Х65 | |
| 48 | 4***Б | Кронштейн задний | |
| 49 | П***" | Пробка КГ 3/8" | |
| 50 | Б***5 | Болт М10Х75 | |
| 51 | 4***Б | Лента стяжная | |
| 52 | 4***Б | Кронштейн передний | |
| 53 | 4***2 | Штуцер | |
| 54 | 4***Б | Баллон | |
| 55 | Д***А | Кольцо уплотнительное | |
| 56 | К***" | Кран КР 21/4" | |
| 57 | 4***5 | Штуцер | |
| 58 | 4***5 | Болт специальный | |
| 59 | 4***Б | Компрессор с механизмом отклонения | |
| 60 | 4***6 | Хомут | |
| 61 | 3***5 | Прокладка крышки люка | |
| 62 | 4***3 | Шайба | |
| 63 | 4***1 | Кронштейн | |
| 64 | Ш***6 | Шплинт 2Х16 | |
| 65 | 4***1 | Тяга | |
| 66 | 4***Б | Трубопровод | |
| 67 | Г***8 | Гайка М8 | |
| 68 | 4***2 | Вилка | |
| 69 | Ш***0 | Шплинт 3,2Х20 | |
| 70 | Н***К | Нормаль МТЗ-ОГК | |
| 71 | Г***0 | Гайка М10 | |
| 72 | Ш***0 | Шайба 10 | |
| 73 | 3***А | Вилка тяги регулировочная | |
| 74 | Г***2 | Гайка М12 | |
| 75 | 4***Б | Трубопровод | |
| 76 | 4***3 | Ниппель | |
| 77 | 4***Б | Клапан усилителя | |
| 78 | 4***Б | Камера тормозная | |
| 79 | Б***5 | Болт М12Х45 | |
| 80 | Ш***2 | Шайба 12 | |
| 81 | 4***3 | Ось | |
| 82 | 4***1 | Вилка клапана | |
| 83 | 4***4 | Упор | |
| 84 | 5***2 | Пружина | |
| 85 | Г***6 | Гайка М16 | |
| 86 | 4***Б | Кронштейн | |
| 87 | 7***А | Фиксатор | |
| 88 | П***2 | Палец 8Х22 нормаль МТЗ ОГК | |
| 89 | 3***4 | Трубка изоляционная | |
| 90 | Ш***0 | Шплинт 3,2Х20 | |
| 90 | Ш***0 | Шплинт 3,2Х20 |
