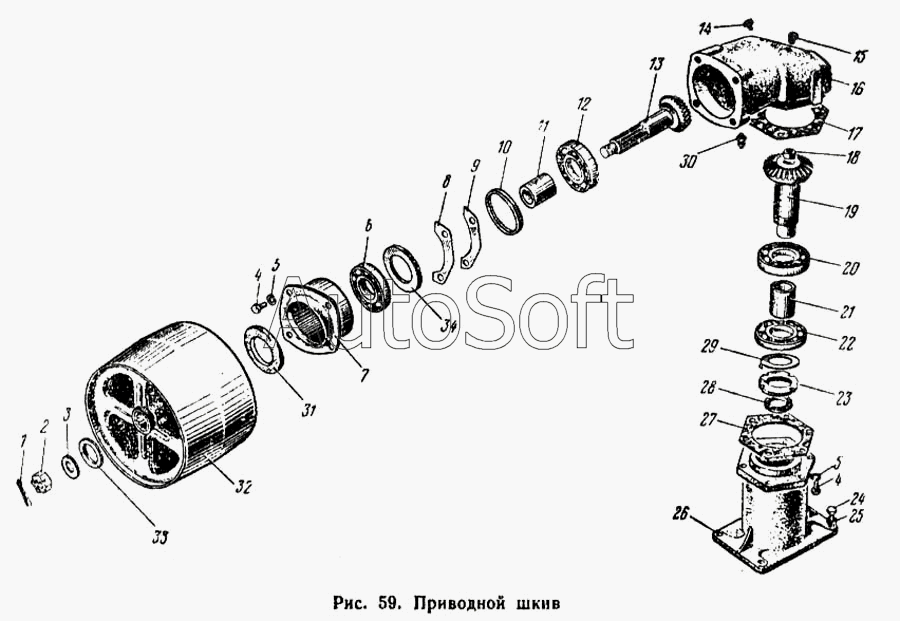

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Приводной шкив
25
15
16
17
18
19
20
21
22
23
24
14
26
27
28
29
30
31
32
33
34
5
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-4211010 СБ | 4***Б | Шкив приводной | |
| 40-4211035-А СБ | 4***Б | Корпус шкива | |
| 40-4211040 СБ | 4***Б | Вал ведущий | |
| 40-4211040 СБ | 4***Б | Вал ведущий | |
| 40-4211050 СБ | 4***Б | Рукав шкива в сборе | |
| 40-4211065-Б СБ | 4***Б | Вал ведомый в сборе | |
| 1 | Ш***5 | Шплинт 4Х35 | |
| 2 | Г***0 | Гайка М20 | |
| 3 | 4***4 | Шайба | |
| 4 | Б***5 | Болт М12Х35 | |
| 4 | Б***0 | Болт М12Х40 | |
| 5 | Ш***2 | Шайба 12 | |
| 5 | Ш***2 | Шайба 12 | |
| 6 | П***8 | Подшипник 408 ГОСТ 3478-68 | |
| 7 | 3***Б | Стакан подшипника | |
| 8 | 3***5 | Прокладка регулировочная | |
| 9 | 3***Б | Прикладка регулировочная | |
| 10 | 3***3 | Кольцо уплотнительное | |
| 11 | 4***2 | Втулка распорная | |
| 12 | П***8 | Подшипник 408 ГОСТ 3478-68 | |
| 13 | 4***1 | Вал ведомый | |
| 14 | П***" | Пробка КГ 3/4" | |
| 15 | П***" | Пробка КГ 3/8" | |
| 16 | 4***Б | Корпус шкива | |
| 17 | 4***9 | Прокладка корпуса | |
| 18 | 4***2 | Заглушка | |
| 19 | 4***5 | Вал ведущий | |
| 20 | П***7 | Подшипник 311 ГОСТ 8338-57 | |
| 21 | 4***7 | Втулка распорная | |
| 22 | П***7 | Подшипник 211 ГОСТ 8338-57 | |
| 23 | Г***2 | Гайка 3М55Х2 | |
| 24 | Б***0 | Болт М16Х50 | |
| 25 | Ш***6 | Шайба 16 | |
| 26 | 4***2 | Рукав шкива | |
| 27 | 4***1 | Прокладка регулировочная | |
| 28 | М***1 | Манжета 25-70Х10-1 | |
| 29 | 3***1 | Шайба стопорная | |
| 30 | С***А | Сапун 1/8"-А | |
| 31 | М***1 | Манжета 2-65Х90-1 | |
| 32 | 4***5 | Шкив | |
| 33 | 4***3 | Прокладка | |
| 34 | К***8 | Кольцо 2В 110 ГОСТ 13941-68 |
