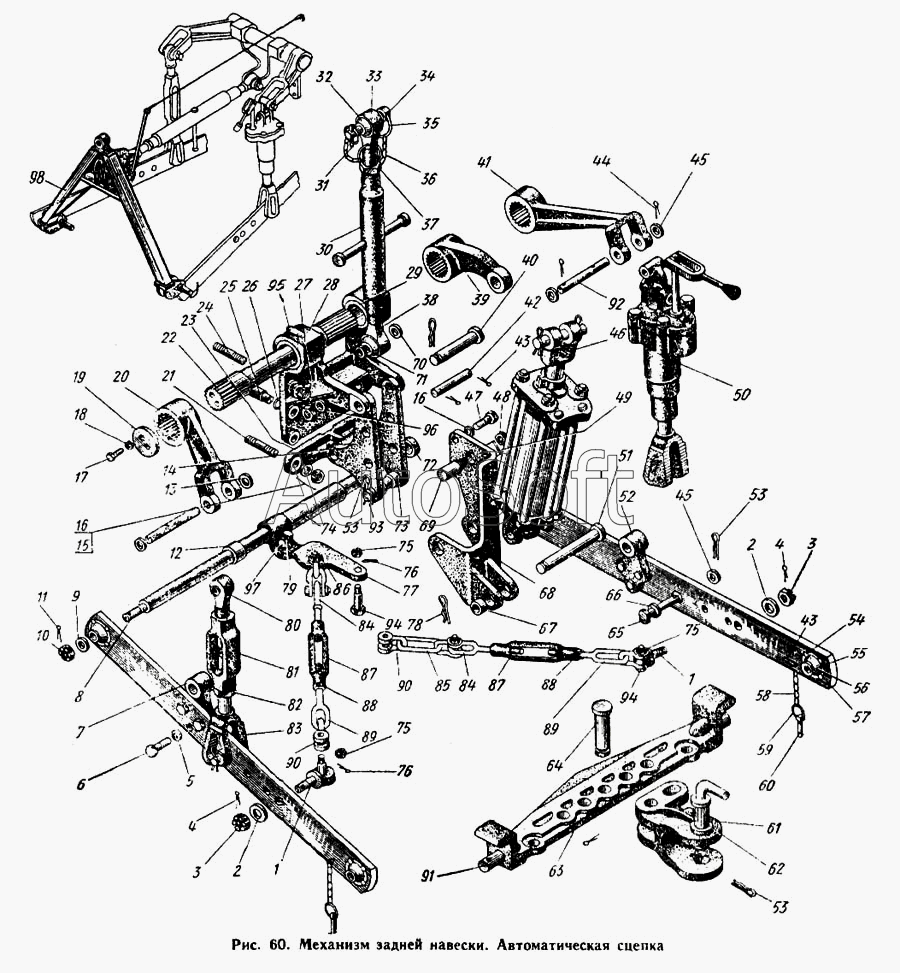

Каталог запасных частей к технике: ЮМЗ-6Л (1991). Механизм задней навески. Автоматическая сцепка
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
44
45
45
46
47
48
49
50
51
52
53
53
53
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
75
75
75
75
76
76
76
76
77
78
79
80
81
82
83
84
84
84
85
86
87
87
87
88
88
88
89
89
89
90
90
90
90
91
92
93
94
94
94
94
95
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-4605014-А2 | 4***2 | Раскос | |
| 40-4605014-А2 СБ | 4***Б | Раскос | |
| 40-4605030 СБ | 4***Б | Тяга продольная | |
| 40-4605070 СБ | 4***Б | Поперечина прицепного устройства | |
| 40-4605110 СБ | 4***Б | Кронштейн | |
| 45-4605000 | 4***0 | Установка прицепного устройства | |
| 45-4605005 | 4***5 | Рабочее положение автосцепки | |
| 45-4605011-А1 | 4***1 | Кронштейн | |
| 45-4605012 СБ | 4***Б | Кронштейн с рычагами | |
| 45-4605060 СБ | 4***Б | Стяжка левая | |
| 45-4605065 | 4***5 | Стяжка правая | |
| 45-4605065 СБ | 4***Б | Стяжка правая | |
| 45-4605245 СБ | 4***Б | Стяжка с кронштейном | |
| 45-4605300 СБ | 4***Б | Раскос правый | |
| 45А-4605010 СБ | 4***Б | Механизм задней навески | |
| 50-4605065 СБ | 5***Б | Винт передний | |
| 50-4605065 СБ | 5***Б | Винт передний | |
| 50-4605070-А СБ | 5***Б | Винт задний | |
| 50-4605070-А СБ | 5***Б | Винт задний | |
| 50-4605090-А | 5***А | Тяга центральная | |
| 50-4605090-А СБ | 5***Б | Тяга центральная | |
| А62-С04 СБ | А***Б | Чека | |
| А62-С04 СБ | А***Б | Чека | |
| А62-С04 СБ | А***Б | Чека | |
| 1 | 4***1 | Проушина | |
| 1 | 4***1 | Проушина | |
| 2 | Ш***4 | Шайба 24 | |
| 3 | Г***4 | Гайка М24 | |
| 4 | Ш***5 | Шплинт 5Х45 | |
| 5 | Ш***8 | Шайба 18 | |
| 6 | Б***0 | Болт М18Х50 | |
| 7 | 4***3 | Кронштейн прицепного устройства левый | |
| 8 | 4***9 | Ось продольной тяги | |
| 9 | А***9 | Шайба | |
| 10 | Г***0 | Гайка М20 | |
| 11 | Ш***6 | Шплинт 4Х36 | |
| 12 | 4***8 | Втулка | |
| 13 | Ш***8 | Шайба 18 | |
| 14 | 4***4 | Серьга центральной тяги | |
| 15 | Г***5 | Гайка М16Х1,5 | |
| 16 | Ш***6 | Шайба 16 | |
| 17 | Б***0 | Болт М12Х30 | |
| 18 | Ш***2 | Шайба 12 | |
| 19 | 4***2 | Шайба | |
| 20 | 4***2 | Рычаг наружный левый | |
| 21 | Ш***8 | Шпилька БМ 16Х48 | |
| 22 | 4***1 | Вал поворотный | |
| 23 | 4***6 | Кронштейн серьги | |
| 24 | Ш***0 | Шпилька БМ20Х50 | |
| 25 | 4***Б | Штифт установочный | |
| 26 | 4***4 | Кольцо стопорное | |
| 27 | Г***5 | Гайка М20Х1,5 | |
| 28 | 4***6 | Кронштейн | |
| 29 | 4***7 | Втулка | |
| 30 | 4***С | Труба | |
| 31 | А***Б | Чека | |
| 32 | А***6 | Шарнир | |
| 32 | А***6 | Шарнир | |
| 33 | 5***6 | Винт задний | |
| 34 | А***А | Палец | |
| 35 | 1***7 | Кольцо | |
| 36 | А***А | Цепочка | |
| 37 | А***0 | Контргайка | |
| 38 | 5***4 | Винт передний | |
| 39 | 4***1 | Рычаг | |
| 40 | 4***6 | Палец | |
| 41 | 4***А | Рычаг наружный правый | |
| 42 | 4***3 | Палец серьги | |
| 43 | Ш***6 | Шплинт 6,3Х36 | |
| 43 | Ш***6 | Шплинт 6,3Х36 | |
| 43 | Ш***6 | Шплинт 6,3Х36 | |
| 44 | Ш***6 | Шплинт 6,3Х36 | |
| 45 | Ш***8 | Шайба 18 | |
| 46 | Ц***1 | Цилиндр в сборе | |
| 47 | Б***0 | Болт М16Х40 | |
| 48 | Г***6 | Гайка М16 | |
| 49 | 4***7 | Пластина кронштейна | |
| 50 | 4***Б | Раскос правый | |
| 51 | 4***Б | Палец цилиндра | |
| 52 | 4***2 | Кронштейн прицепного устройства правый | |
| 53 | 1***9 | Шплинт | |
| 53 | 1***9 | Шплинт | |
| 54 | З***0 | Заклепка 10Х30 | |
| 55 | А***3 | Втулка шарнира | |
| 56 | А***2 | Шарнир продольной тяги | |
| 57 | 4***6 | Тяга продольная | |
| 58 | А***А | Цепочка | |
| 59 | А***7 | Кольцо чеки | |
| 60 | А***Б | Чека | |
| 61 | 3***2 | Вилка | |
| 62 | 5***Б | Шкворень прицепа | |
| 63 | 4***2 | Поперечина прицепного устройства | |
| 63 | 4***Б | Поперечина прицепного устройства | |
| 64 | 5***Б | Палец | |
| 65 | 4***1 | Палец вилки раскоса | |
| 66 | Ш***8 | Шайба 18 | |
| 67 | 4***7 | Втулка | |
| 68 | 4***4 | Кронштейн цилиндра | |
| 69 | 4***6 | Палец кронштейна цилиндра | |
| 70 | 4***8 | Шайба шарнира центральной тяги | |
| 71 | 4***8 | Шайба шарнира центральной тяги | |
| 72 | А***8 | Шайба упорная | |
| 73 | 4***7 | Втулка шарнира центральной тяги | |
| 74 | 4***8 | Труба | |
| 75 | Г***2 | Гайка М12 | |
| 75 | Г***2 | Гайка М12 | |
| 75 | Г***2 | Гайка М12 | |
| 76 | Ш***5 | Шплинт 3,2Х25 | |
| 76 | Ш***5 | Шплинт 3,2Х25 | |
| 76 | Ш***5 | Шплинт 3,2Х25 | |
| 77 | 4***В | Кронштейн стяжек | |
| 78 | 1***9 | Шплинт | |
| 79 | 4***1 | Болт | |
| 80 | 5***Б | Винт раскоса верхний | |
| 81 | 5***9 | Стяжка раскоса | |
| 82 | А***А | Контргайка | |
| 83 | 4***Б | Вилка раскоса | |
| 84 | 4***9 | Винт стяжки задний | |
| 84 | 4***9 | Винт стяжки задний | |
| 85 | 4***8 | Кольцо | |
| 86 | Г***2 | Гайка М12 | |
| 87 | 4***7 | Стяжка | |
| 87 | 4***7 | Стяжка | |
| 88 | Г***0 | Гайка М20 | |
| 88 | Г***0 | Гайка М20 | |
| 89 | 4***8 | Винт стяжки передний | |
| 89 | 4***8 | Винт стяжки передний | |
| 90 | А***Б | Серьга цепи | |
| 90 | А***Б | Серьга цепи | |
| 90 | А***Б | Серьга цепи | |
| 91 | 4***6 | Палец | |
| 92 | 4***1 | Палец наружного рычага | |
| 93 | 4***9 | Палец | |
| 94 | 5***6 | Болт серьги | |
| 94 | 5***6 | Болт серьги | |
| 94 | 5***6 | Болт серьги | |
| 95 | М***1 | Масленка I-А1 | |
| 96 | Ш***0 | Шайба 20 | |
| 97 | Г***6 | Гайка М16 | |
| 98 | Н***0 | Сцепка автоматическая СА-1 |
