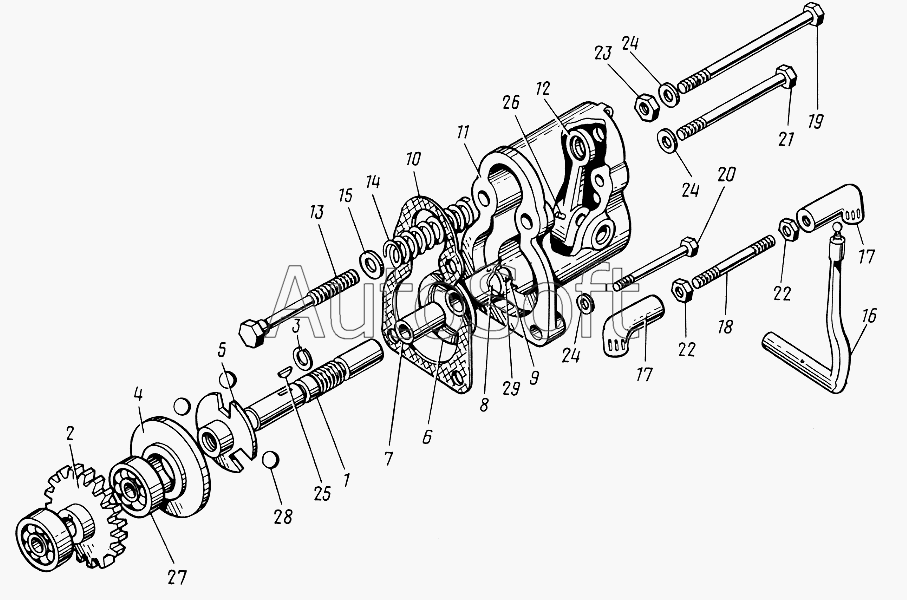

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Регулятор пускового двигателя
27
19
20
21
22
22
23
24
24
24
25
26
18
28
29
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д27-С11-Г | Д***Г | Регулятор пускового двигателя в сборе | |
| Д27-С12-Г | Д***Г | Корпус регулятора в сборе | |
| Д27-С14 | Д***4 | Диск | |
| Д27-С15 | Д***5 | Тяга регулятора | |
| Д27-С16 | Д***6 | Муфта шаровая в сборе | |
| Д27-С21 | Д***1 | Диск регулятора в сборе | |
| 1 | Д***1 | Вал регулятора | |
| 2 | Д***А | Шестерня привода регулятора | |
| 3 | Д***3 | Кольцо стопорное | |
| 4 | Д***4 | Шайба упорная | |
| 5 | Д***1 | Диск ведущий | |
| 6 | Д***6 | Диск | |
| 7 | Д***7 | Втулка | |
| 8 | Д***8 | Шайба | |
| 9 | Д***9 | Тарелка шарика | |
| 10 | Д***А | Прокладка корпуса | |
| 11 | Д***В | Корпус регулятора | |
| 12 | Д***Е | Рычаг | |
| 13 | Д***8 | Болт пружины регулировочный | |
| 14 | Д***А | Пружина регулятора | |
| 15 | Д***Д | Шайба | |
| 16 | Д***А | Рычаг регулятора в сборе | |
| 17 | Д***1 | Муфта | |
| 18 | Д***0 | Тяга регулятора | |
| 19 | Д***2 | Болт М8Х115 | |
| 20 | М***5 | Болт | |
| 21 | М***5 | Болт | |
| 22 | М***5 | Гайка | |
| 23 | М***5 | Гайка | |
| 24 | 8***Г | Шайба | |
| 25 | 4***5 | Шпонка | |
| 26 | 3***0 | Штифт | |
| 27 | 2***2 | Подшипник | |
| 28 | 1***0 | Шарик | |
| 29 | 1***0 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
