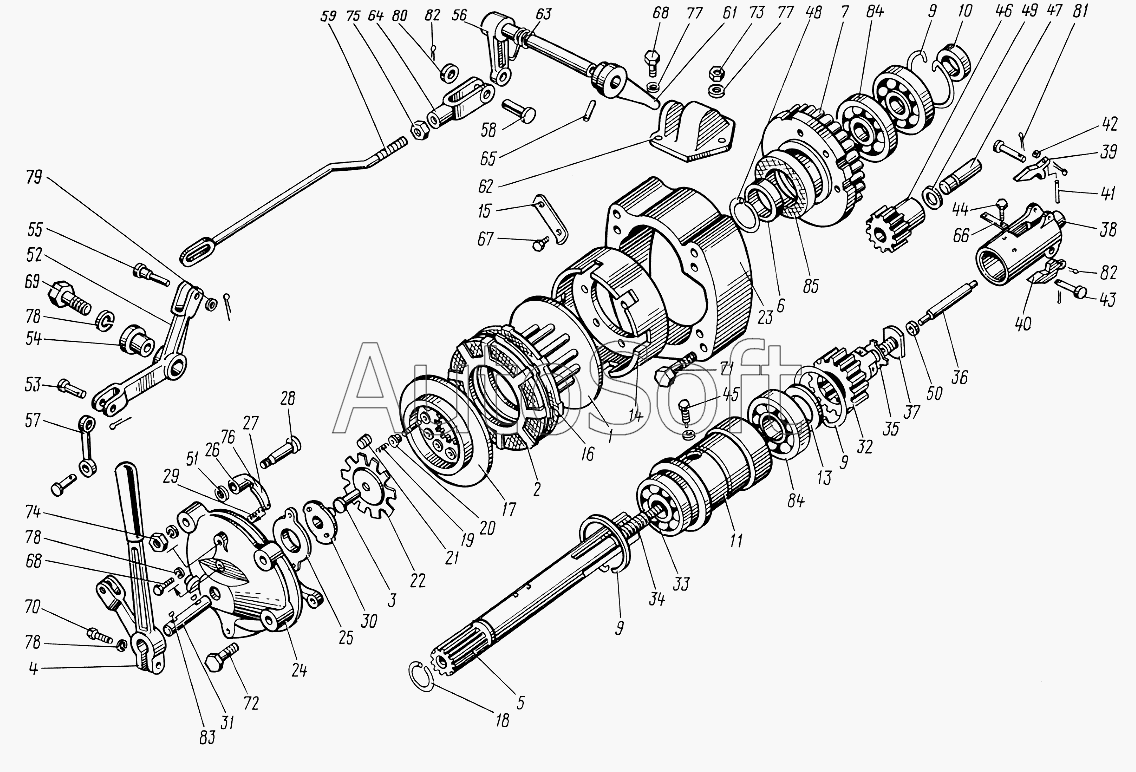

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Механизм передачи пускового двигателя
61
72
71
70
69
68
68
67
66
65
64
63
62
73
59
58
57
56
55
54
53
52
51
50
84
84
85
49
83
82
82
81
80
79
78
78
78
77
77
76
75
74
14
25
24
23
22
21
20
19
18
17
16
15
26
13
11
10
9
9
9
7
6
5
4
3
2
37
48
47
46
45
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д25-С02 | Д***2 | Вал с муфтой | |
| Д25-С07 | Д***7 | Колодка тормоза в сборе | |
| Д25-С08-А | Д***А | Башмак | |
| Д25-С12 | Д***2 | Корпус грузов бендикса в сборе | |
| Д25-С13-Т-01 | Д***1 | Шестерня | |
| Д25-С17-Б | Д***Б | Тяга | |
| Д25-С21 | Д***1 | Рычаг | |
| Д65-1015101 | Д***1 | Механизм передачи | |
| Д65-1015190-Б | Д***Б | Рычаг | |
| Д65-25-С03 | Д***3 | Крышка кожуха сцепления в сборе | |
| 1 | Д***4 | Диск сцепления подвижной в сборе | |
| 2 | Д***А | Диск сцепления ведущий | |
| 3 | Д***3 | Штифт нажимного диска центробежный в сборе | |
| 4 | Д***9 | Рычаг сцепления в сборе | |
| 5 | Д***А | Вал механизма передачи | |
| 6 | Д***А | Кольцо вала упорное | |
| 7 | Д***0 | Шестерня | |
| 9 | Д***А | Кольцо стопорное | |
| 10 | Д***4 | Кольцо вала дистанционное | |
| 11 | Д***5 | Стакан шарикоподшипников | |
| 13 | Д***7 | Заглушка стакана | |
| 14 | Д***0 | Барабан | |
| 15 | Д***А | Шайба замковая | |
| 16 | Д***9 | Диск сцепления ведомый | |
| 17 | Д***0 | Диск сцеплений упорный | |
| 18 | Д***1 | Кольцо диска стопорное | |
| 19 | Д***2 | Пружина сцепления | |
| 20 | Д***3 | Стакан пружины | |
| 21 | Д***4 | Гайка пружины | |
| 22 | Д***М | Диск сцепления нажимной | |
| 23 | Д***1 | Обечайка | |
| 24 | Д***М | Крышка кожуха | |
| 25 | Д***М | Башмак сцепления упорный | |
| 26 | Д***М | Колодка тормоза | |
| 27 | Д***4 | Лента тормозная | |
| 28 | Д***6 | Палец колодки | |
| 29 | Д***7 | Пружина колодки | |
| 30 | Д***М | Башмак выжимной | |
| 31 | Д***6 | Палец | |
| 32 | Д***1 | Шестерня | |
| 33 | Д***2 | Пружина толкателя малая | |
| 34 | Д***3 | Пружина толкателя большая | |
| 35 | Д***4 | Шайба замковая | |
| 36 | Д***А | Толкатель бенднкса | |
| 37 | Д***6 | Гайка бендикса в сборе | |
| 38 | Д***А | Корпус грузов | |
| 39 | Д***А | Груз верхний | |
| 40 | Д***А | Груз нижний | |
| 41 | Д***А | Пружина грузов бендикса | |
| 42 | Д***2 | Упор пружины | |
| 43 | Д***А | Ось | |
| 44 | Д***Б | Болт крепления грузов | |
| 45 | Д***3 | Болт стопорный | |
| 46 | Д***Б | Шестерня смазки | |
| 47 | Д***А | Палец шестерни | |
| 48 | Д***9 | Кольцо стопорное | |
| 49 | Д***0 | Кольцо уплотнительное | |
| 50 | Д***2 | Шайба | |
| 51 | Д***3 | Шайба | |
| 52 | Д***5 | Рычаг | |
| 53 | Д***6 | Палец | |
| 54 | Д***7 | Втулка | |
| 55 | Д***9 | Палец | |
| 56 | Д***0 | Рычаг с валиком | |
| 57 | Д***4 | Звено | |
| 58 | Д***7 | Палец | |
| 59 | Д***1 | Тяга | |
| 61 | 3***Б | Поводок рычага | |
| 62 | 3***М | Крышка люка рычага | |
| 63 | 4***7 | Пружина | |
| 64 | 3***А | Вилка тяги регулировочная | |
| 65 | Д***8 | Штифт с канавками | |
| 66 | О***4 | Замок | |
| 67 | М***6 | Болт | |
| 68 | М***6 | Болт | |
| 69 | М***6 | Болт | |
| 70 | М***6 | Болт | |
| 71 | М***5 | Болт | |
| 72 | М***5 | Болт | |
| 73 | М***5 | Гайка | |
| 74 | М***5 | Гайка | |
| 75 | М***5 | Гайка | |
| 76 | 2***2 | Заклепка | |
| 77 | 8***Г | Шайба | |
| 78 | 1***Г | Шайба | |
| 79 | 8***2 | Шайба | |
| 80 | 1***2 | Шайба | |
| 81 | 2***0 | Шплинт | |
| 82 | 3***8 | Шплинт | |
| 83 | 3***5 | Шпонка | |
| 84 | 2***7 | Подшипник | |
| 85 | 2***2 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
