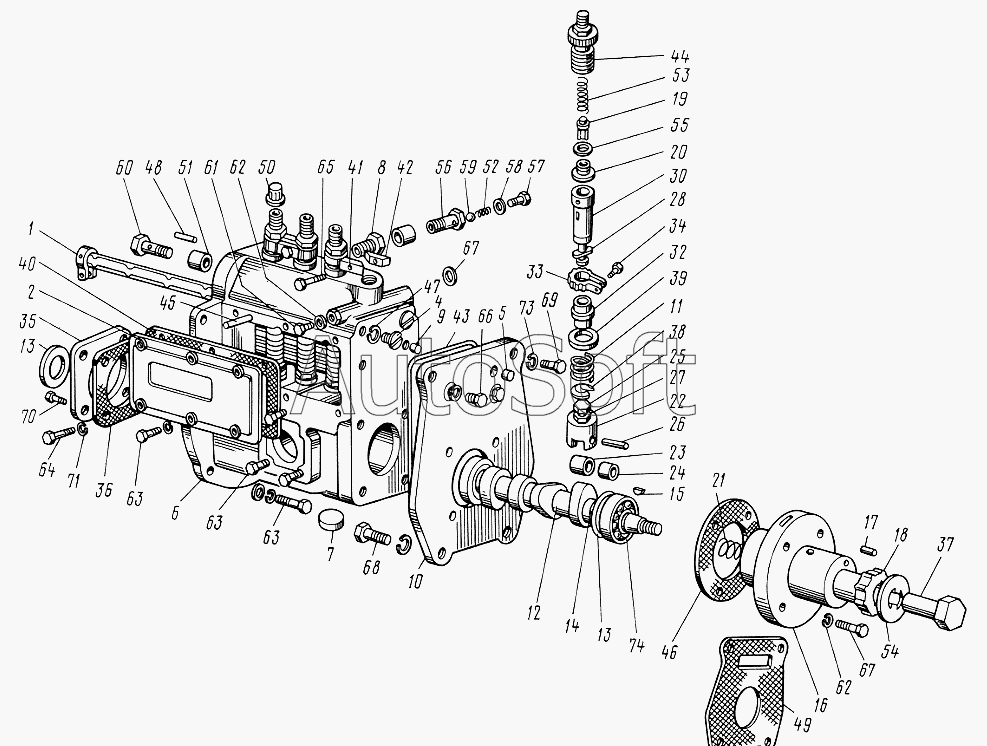

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Насос топливный унифицированный УТН-5
56
66
65
64
63
63
63
62
62
61
60
59
58
57
67
55
54
53
52
51
50
49
48
47
46
45
74
73
71
70
69
68
12
22
21
20
19
18
17
16
15
14
13
13
23
11
10
9
8
7
6
5
4
2
34
44
43
42
41
40
39
38
37
36
35
1
33
32
30
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-С13-1Б | 1***Б | Клапан перепускной | |
| 4УТНМ-1111005 | 4***5 | Насос топливный с регулятором и топливоподкачивающим насосом | |
| 4УТНМ-1111090-01 | 4***1 | Толкатель | |
| 4УТНМ-1111150-10 | 4***0 | Вал кулачковый | |
| 4УТНМ-1111410-01 | 4***1 | Плунжерная пара | |
| 4УТНМ-П-1111010-30 | 4***0 | Насос топливный | |
| 4УТНМ-П-1111015-20 | 4***0 | Корпус насоса | |
| 4УТНМ-П-1111020-20 | 4***0 | Корпус насоса | |
| 4УТНМ-П-1111080 | 4***0 | Плита крепления | |
| 4УТНМ-П-1111160-20 | 4***0 | Фланец установочный | |
| УТН-5-1111220 | У***0 | Клапан нагнетательный с разгрузочным пояском | |
| УТН-5-1111430-Б | У***Б | Втулка плунжера поворотная | |
| УТН-5-1111430-В | У***В | Втулка плунжера поворотная | |
| УТН-5ПА-1111010-Б | У***Б | Регулятор скорости | |
| 1 | У***0 | Рейка | |
| 2 | У***0 | Крышка сливная | |
| 3 | У***Б | Футорка | |
| 4 | У***А | Пробка | |
| 5 | У***4 | Заглушка | |
| 6 | 4***0 | Корпус насоса | |
| 7 | У***2 | Пробка насоса | |
| 8 | У***2 | Футорка | |
| 9 | У***9 | Втулка | |
| 10 | У***2 | Плита крепления | |
| 11 | У***8 | Пружина плунжера | |
| 12 | У***1 | Вал кулачковый | |
| 13 | У***3 | Шайба | |
| 14 | У***4 | Прокладка регулировочная | |
| 15 | У***5 | Шпонка сегментная | |
| 16 | 4***1 | Фланец установочный | |
| 17 | У***3 | Заглушка | |
| 18 | У***5 | Втулка валика шлицевая | |
| 19 | У***4 | Клапан | |
| 20 | У***6 | Седло клапана | |
| 21 | У***0 | Пружина | |
| 22 | У***2 | Корпус | |
| 23 | У***3 | Ролик толкателя | |
| 24 | У***4 | Втулка ролика | |
| 25 | 4***5 | Болт | |
| 26 | 4***6 | Ось | |
| 27 | У***7 | Контргайка | |
| 28 | У***2 | Плунжер | |
| 30 | 4***5 | Втулка плунжера | |
| 31 | 4***6 | Фиксатор | |
| 32 | У***Б | Втулка поворотная | |
| 33 | 4***1 | Венец зубчатый | |
| 34 | У***А | Винт зубчатого венца | |
| 35 | У***И | Стакан подшипника | |
| 36 | У***А | Прокладка | |
| 37 | У***1 | Болт валика | |
| 38 | 4***2 | Тарелка нижняя | |
| 39 | У***А | Тарелка пружины верхняя | |
| 40 | У***5 | Прокладка крышки люка | |
| 41 | У***2 | Зажим передний | |
| 42 | У***2 | Зажим задний | |
| 43 | 4***3 | Прокладка | |
| 44 | У***5 | Штуцер нажимной | |
| 45 | У***9 | Штифт | |
| 46 | 4***3 | Прокладка | |
| 47 | У***9 | Кольцо | |
| 48 | Д***6 | Штифт установочный | |
| 49 | Д***3 | Прокладка | |
| 50 | 1***В | Колпачок защитный | |
| 51 | 1***1 | Втулка | |
| 52 | 1***7 | Пружина клапана | |
| 53 | 1***А | Пружина нагнетательного клапана | |
| 54 | 1***1 | Шайба стопорная | |
| 55 | 1***Б | Прокладка | |
| 56 | 1***1 | Корпус клапана | |
| 57 | 1***8 | Пробка клапана | |
| 58 | 1***9 | Прокладка | |
| 59 | 1***2 | Шарик | |
| 60 | А***3 | Болт | |
| 61 | 0***2 | Болт | |
| 62 | 0***1 | Прокладка | |
| 63 | М***5 | Болт | |
| 64 | 3***5 | Болт | |
| 65 | М***5 | Болт | |
| 66 | М***5 | Болт | |
| 67 | М***5 | Болт | |
| 68 | М***5 | Болт | |
| 69 | М***5 | Болт | |
| 70 | М***3 | Винт | |
| 71 | 6***Г | Шайба | |
| 72 | 8***Г | Шайба | |
| 73 | 1***Г | Шайба | |
| 74 | 7***1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
