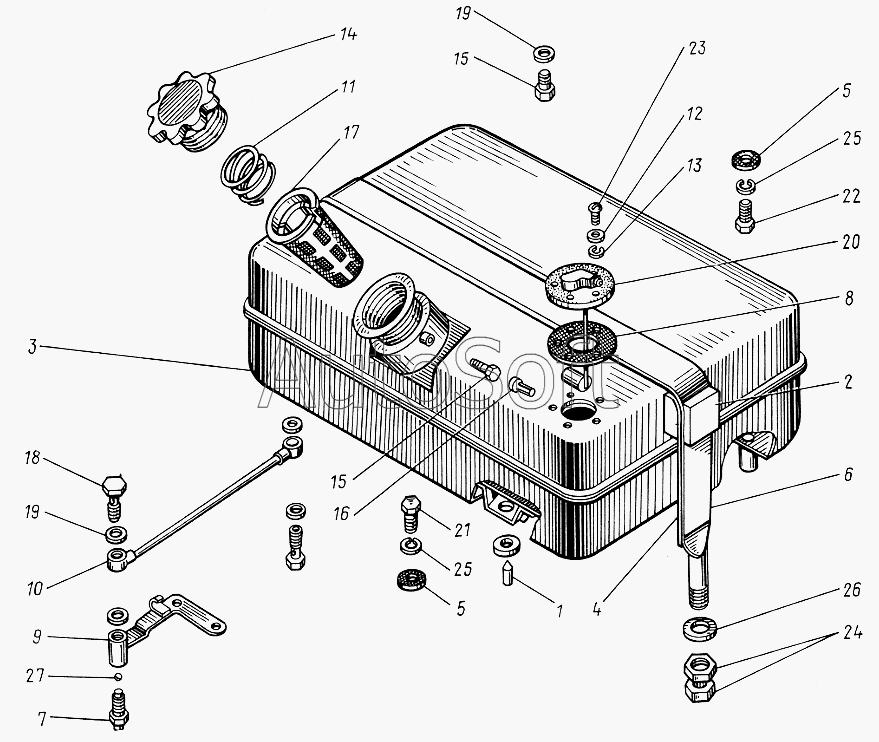

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Бак топливный
24
17
17
18
19
19
20
20
21
22
23
16
25
25
26
27
8
2
3
4
4
5
5
5
5
6
7
8
1
9
10
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1101010-Б-01 | 4***1 | Бак топливный | |
| 45-1101010-Б-02 | 4***2 | Бак топливный | |
| 45-1101070-А-01 | 4***1 | Хомут | |
| 45-1101070-А-02 | 4***2 | Хомут | |
| 45-1101232-А-04 | 4***4 | Кронштейн | |
| 1 | 4***6 | Штырь | |
| 2 | 4***9 | Прокладка | |
| 3 | 4***1 | Корпус бака топливного | |
| 4 | 4***А | Прокладка | |
| 4 | 4***2 | Прокладка | |
| 5 | 3***0 | Прокладка | |
| 5 | 3***2 | Прокладка крепления топливного бака | |
| 6 | 4***1 | Хомут | |
| 7 | 3***Б | Штуцер 8/2" | |
| 8 | 4***А | Прокладка | |
| 8 | 4***2 | Прокладка датчика указателя уровня топлива | |
| 9 | 4***3 | Корпус крана | |
| 10 | 4***4 | Трубопровод сливной | |
| 11 | 4***3 | Пружина | |
| 12 | 4***6 | Шайба | |
| 13 | 4***7 | Прокладка | |
| 13 | 4***2 | Прокладка | |
| 14 | 4***0 | Крышка 83,4 ГОСТ 15868-70 | |
| 15 | 4***6 | Пробка | |
| 16 | 4***9 | Заглушка | |
| 17 | 1***1 | Фильтр 160Б | |
| 17 | 1***2 | Фильтр 160Б | |
| 18 | Д***1 | Болт поворотного угольника | |
| 19 | Д***А | Кольцо уплотнительное | |
| 20 | Б***Т | Датчик указателя уровня топлива | |
| 20 | Б***Э | Датчик указателя уровня топлива | |
| 21 | М***6 | Болт | |
| 22 | М***6 | Болт | |
| 23 | М***3 | Винт | |
| 24 | М***5 | Гайка | |
| 25 | 1***2 | Шайба | |
| 26 | 1***1 | Шайба | |
| 27 | 1***0 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
