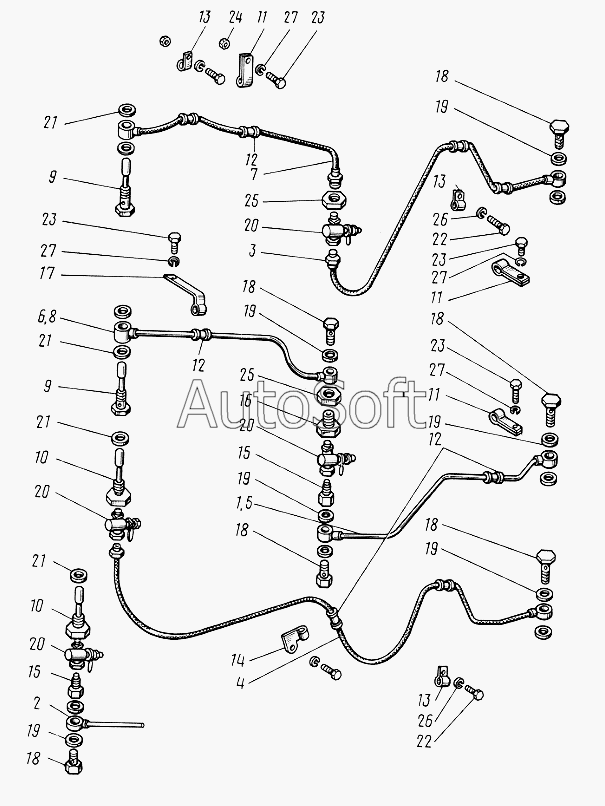

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Трубопроводы топливные
26
26
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
25
25
17
27
27
27
27
1
16
15
15
14
13
13
13
12
12
12
11
11
11
10
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-1101030 | 4***0 | Топливопровод | |
| 45-1101030-Б | 4***Б | Топливопровод | |
| 45-1101270 | 4***0 | Кран | |
| 45-1101280 | 4***0 | Кран с переходником | |
| 45-1101280-03 | 4***3 | Кран с переходником | |
| 45-1104030-Е-01 | 4***1 | Топливопровод задний | |
| 1 | 4***1 | Трубопровод передний | |
| 2 | 4***Е | Трубопровод топливный | |
| 3 | 4***Ж | Топливопровод | |
| 4 | 4***3 | Топливопровод | |
| 5 | 4***1 | Топливопровод передний | |
| 6 | 4***1 | Трубопровод задний | |
| 7 | 4***Б | Трубопровод задний | |
| 8 | 4***1 | Трубопровод задний | |
| 9 | 4***0 | Болт нажимной | |
| 10 | 4***0 | Переходник с трубкой и сеткой | |
| 11 | 4***1 | Хомутик | |
| 12 | 4***2 | Трубка изоляционная | |
| 13 | 4***А | Скоба | |
| 14 | 4***6 | Кронштейн | |
| 15 | 4***3 | Штуцер | |
| 16 | 4***6 | Переходник | |
| 17 | 4***1 | Кронштейн | |
| 18 | Д***1 | Болт поворотного угольника | |
| 19 | Д***А | Кольцо уплотнительное | |
| 20 | К***0 | Кран ПП6-1 | |
| 21 | Н***4 | Шайба | |
| 22 | М***6 | Болт | |
| 23 | М***6 | Болт | |
| 24 | М***5 | Гайка | |
| 25 | М***6 | Гайка | |
| 26 | 6***Г | Шайба | |
| 27 | 8***Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
