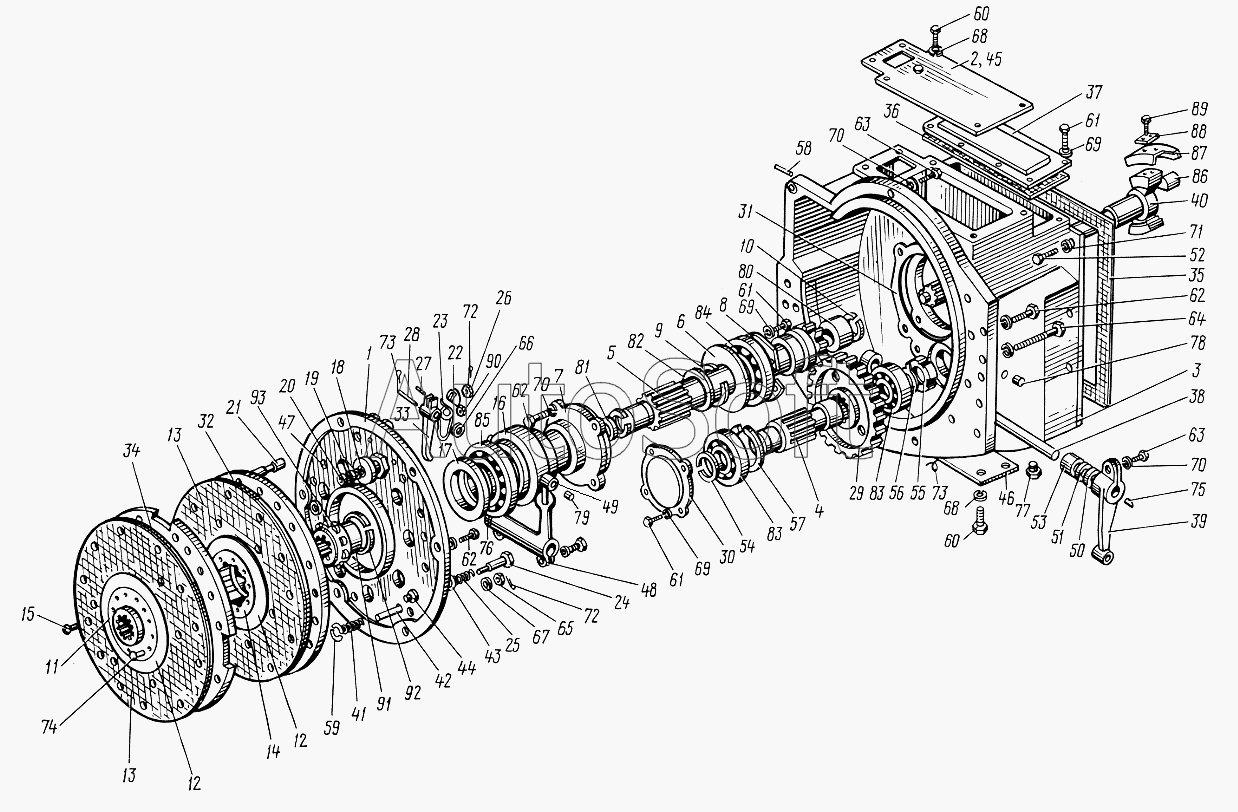

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Муфта сцепления. Муфта гибкая
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
34
35
35
35
35
36
36
37
38
38
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
47
48
48
49
49
50
50
51
51
52
53
53
54
55
56
56
57
58
59
59
60
60
61
61
61
62
62
62
63
63
64
65
66
67
68
68
69
69
69
70
70
70
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
86
87
88
88
89
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1604015-А3-01 | 3***1 | Корпус муфты | |
| 36-1604015-А3-02 | 3***2 | Корпус муфты | |
| 36-1604016-Б3-01 | 3***1 | Корпус со втулками | |
| 36-1604016-Б3-02 | 3***2 | Корпус со втулками | |
| 36-1604020-А | 3***А | Вал привода | |
| 36-1604020-А-02 | 3***2 | Вал привода | |
| 36-1604065 | 3***5 | Отводка | |
| 36-1604065-02 | 3***2 | Отводка | |
| 36-1604090 | 3***0 | Диск | |
| 36-1604090-02 | 3***2 | Диск | |
| 45-1604025-01 | 4***1 | Кронштейн | |
| 45-1604025-02 | 4***2 | Кронштейн | |
| 45-1604040 | 4***0 | Диск | |
| 45-1604045 | 4***5 | Диск с накладками | |
| 45-1604050 | 4***0 | Диск ведомый | |
| 45-1604050-А1 | 4***1 | Диск ведомый | |
| 45-1604050-А1-02 | 4***2 | Диск ведомый | |
| 45-1604060-Б | 4***Б | Диски | |
| 45-1604060-Б-02 | 4***2 | Диски | |
| 45-1604060-Б2 | 4***2 | Диски | |
| 45-1604060-Б2-02 | 4***2 | Диски | |
| 45-1604080-А2-01 | 4***1 | Диски | |
| 45-1604080-А2-02 | 4***2 | Диски | |
| 45-1604080-В-01 | 4***1 | Диски | |
| 45-1604080-В-02 | 4***2 | Диски | |
| 45-2208010 | 4***0 | Муфта гибкая | |
| 45-2208010-02 | 4***2 | Муфта гибкая | |
| 75-1604055 | 7***5 | Диск ведомый с накладками | |
| 75-1604055-02 | 7***2 | Диск ведомый с накладками | |
| 1 | 3***1 | Диск | |
| 2 | 3***1 | Крышка | |
| 3 | 4***А | Корпус муфты | |
| 4 | 3***В | Вал | |
| 4 | 4***2 | Вал | |
| 5 | 4***6 | Вал привода ВОМ ведущий | |
| 5 | 4***2 | Вал | |
| 6 | 3***7 | Шайба маслоотражательная | |
| 6 | 3***2 | Шайба | |
| 7 | 3***1 | Кронштейн | |
| 7 | 3***2 | Кронштейн | |
| 8 | 3***9 | Пластина поджимная | |
| 8 | 3***2 | Пластина | |
| 9 | 3***6 | Кольцо подшипника упорное | |
| 9 | 3***2 | Кольцо | |
| 10 | 3***7 | Кольцо пружинное | |
| 10 | 3***2 | Кольцо | |
| 11 | 3***1 | Ступица | |
| 12 | 4***1 | Диск ведомый | |
| 12 | 7***3 | Диск | |
| 13 | 3***1 | Накладка фрикционная | |
| 14 | 3***1 | Ступица | |
| 14 | 7***1 | Ступица | |
| 15 | 4***2 | Заклепка | |
| 16 | 3***А | Корпус | |
| 16 | 3***2 | Корпус | |
| 17 | 3***7 | Кольцо | |
| 17 | 3***2 | Кольцо | |
| 18 | 4***2 | Стакан | |
| 18 | 4***2 | Стакан | |
| 19 | 4***А | Пружина | |
| 19 | 4***2 | Пружина | |
| 20 | 4***5 | Пружина | |
| 20 | 4***2 | Пружина | |
| 21 | 4***7 | Тяга | |
| 21 | 4***2 | Тяга | |
| 22 | 4***8 | Сухарик | |
| 22 | 4***2 | Сухарик | |
| 23 | 4***Б | Пружина отжимного рычага | |
| 23 | 4***2 | Пружина | |
| 24 | 3***1 | Болт упорный | |
| 24 | 3***2 | Болт | |
| 25 | 4***2 | Пружина | |
| 25 | 4***2 | Пружина | |
| 26 | 4***3 | Гайка | |
| 26 | 4***2 | Гайка | |
| 27 | 4***5 | Ось | |
| 27 | 4***А | Ось | |
| 28 | 4***1 | Ось | |
| 28 | 4***2 | Ось | |
| 29 | 4***8 | Шестерня привода ВОМ ведомая | |
| 29 | 4***2 | Шестерня | |
| 30 | 3***1 | Крышка | |
| 31 | 3***4 | Прокладка кронштейна отводки | |
| 31 | 3***2 | Прокладка | |
| 32 | 3***А | Диск | |
| 32 | 3***2 | Диск | |
| 33 | 4***А | Рычаг | |
| 33 | 4***2 | Рычаг | |
| 34 | 3***3 | Диск главной муфты нажимной | |
| 34 | 3***2 | Диск | |
| 35 | 3***2 | Прокладка | |
| 35 | 3***А | Прокладка | |
| 35 | 3***2 | Прокладка | |
| 35 | 3***7 | Прокладка | |
| 36 | 3***А | Прокладка | |
| 36 | 3***2 | Прокладка | |
| 37 | 3***1 | Крышка | |
| 38 | 3***1 | Вал вилки выключения | |
| 38 | 3***2 | Вал | |
| 39 | 3***1 | Рычаг | |
| 40 | 4***3 | Вал главной муфты | |
| 40 | 4***2 | Вал | |
| 41 | 3***7 | Пружина муфты ВОМ | |
| 41 | 3***2 | Пружина | |
| 42 | 3***8 | Штифт пружины | |
| 42 | 3***8 | Штифт пружины | |
| 43 | 3***1 | Шайба | |
| 43 | 3***2 | Шайба | |
| 44 | 3***2 | Упор | |
| 44 | 3***2 | Упор | |
| 45 | 4***Б | Крышка | |
| 45 | 4***1 | Крышка | |
| 46 | 4***1 | Крышка | |
| 47 | 4***2 | Шайба | |
| 47 | 4***6 | Шайба подпятника | |
| 48 | 3***А | Вилка | |
| 48 | 3***2 | Вилка | |
| 49 | 3***3 | Штуцер | |
| 49 | 3***2 | Штуцер | |
| 50 | 3***6 | Корпус пыле отражателя | |
| 50 | 3***2 | Корпус | |
| 51 | 3***7 | Кольцо | |
| 51 | 3***2 | Кольцо | |
| 52 | 3***1 | Болт | |
| 53 | А***6 | Втулка крышки картера маховика | |
| 53 | А***2 | Втулка | |
| 54 | 4***А | Кольцо | |
| 55 | 3***2 | Гайка круглая | |
| 56 | 3***А | Шайба стопорная | |
| 56 | 3***2 | Шайба | |
| 57 | 3***5 | Кольцо пружинное | |
| 58 | Д***5 | Штифт установочный | |
| 59 | 1***2 | Полукольцо | |
| 59 | 1***2 | Полукольцо | |
| 60 | М***6 | Болт | |
| 61 | М***6 | Болт | |
| 62 | М***6 | Болт | |
| 63 | М***6 | Болт | |
| 64 | М***5 | Болт | |
| 65 | 2***8 | Гайка | |
| 66 | 1***2 | Шайба | |
| 67 | 1***1 | Шайба | |
| 68 | 8***Г | Шайба | |
| 69 | 1***Г | Шайба | |
| 70 | 1***Г | Шайба | |
| 71 | 1***Г | Шайба | |
| 72 | 3***5 | Шплинт | |
| 73 | 4***2 | Шплинт | |
| 74 | 8***9 | Заклепка | |
| 75 | 4***2 | Шпонка | |
| 76 | 4***р | Заглушка | |
| 77 | 2***р | Пробка | |
| 78 | 2***р | Пробка | |
| 79 | 1***) | Масленка | |
| 80 | 9***К | Роликоподшипник | |
| 81 | 1***4 | Манжета | |
| 82 | 1***4 | Манжета | |
| 83 | 2***0 | Шарикоподшипник | |
| 84 | 2***6 | Шарикоподшипник | |
| 85 | 6***0 | Шарикоподшипник | |
| 86 | 3***6 | Элемент ведущий | |
| 86 | 3***2 | Элемент | |
| 87 | 4***7 | Прижим | |
| 88 | 3***9 | Пластина замковая | |
| 88 | 3***2 | Пластина | |
| 89 | М***6 | Болт | |
| 90 | 1***2 | Шайба | |
| 91 | 7***4 | Обойма | |
| 92 | 1***2 | Кольцо | |
| 93 | 1***0 | Шарик |
