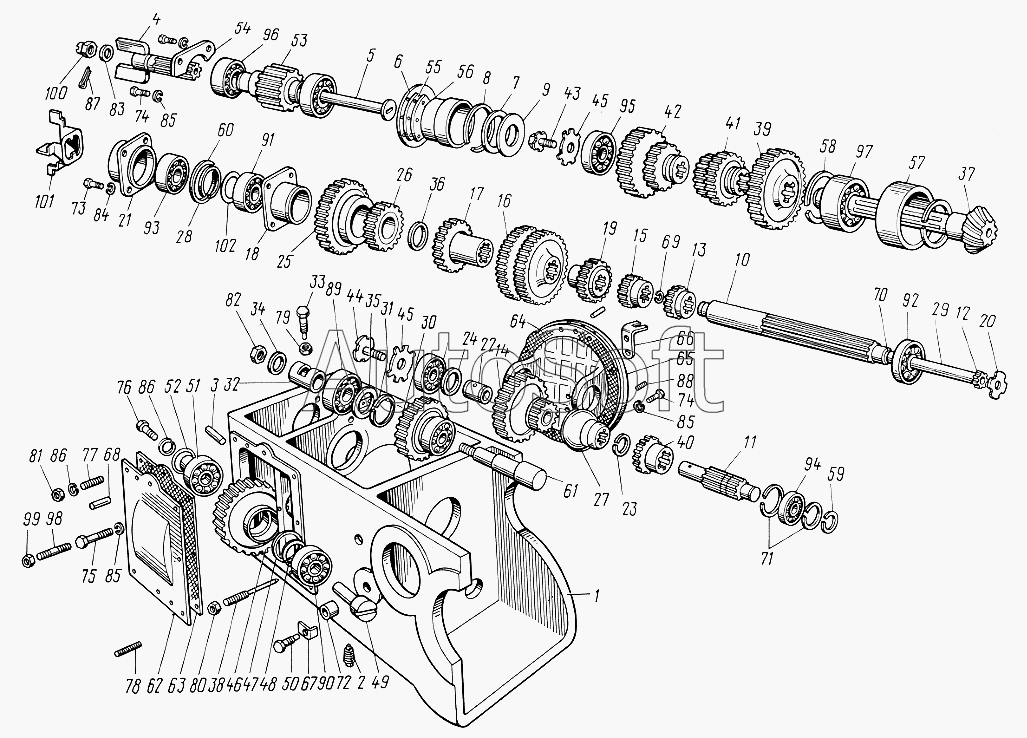

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Коробка передач
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
85
85
86
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1701072 | 3***2 | Вал | |
| 36-1701080 | 3***0 | Шестерня | |
| 40-1701020-Б | 4***Б | Редуктор | |
| 40-1701025-Б | 4***Б | Вал | |
| 40-1701030 | 4***0 | Кронштейн | |
| 40-1701056 | 4***6 | Шестерня промежуточная | |
| 40-1701070 | 4***0 | Стакан подшипника | |
| 40-1701140-03 | 4***3 | Шестерня | |
| 45-1701048-01 | 4***1 | Вал с втулкой | |
| 1 | 4***Б | Корпус | |
| 2 | А***1 | Пробка | |
| 3 | 3***9 | Штифт установочный | |
| 4 | 3***В | Вал первичный | |
| 5 | 3***1 | Болт стяжкой | |
| 6 | 4***5 | Стакан передний | |
| 7 | 4***А | Кольцо пружинное | |
| 8 | 3***А | Кольцо стопорное | |
| 9 | 4***8 | Кольцо упорное | |
| 10 | 4***7 | Вал промежуточный | |
| 10 | 4***Б | Вал промежуточный | |
| 11 | 4***А | Вал редуктора | |
| 12 | 3***Б | Втулка | |
| 13 | 4***1 | Шестерня заднего хода ведущая | |
| 14 | 4***А | Шестерня редуктора ведомая | |
| 15 | 4***4 | Шестерня первой передачи ведущая | |
| 16 | 4***5 | Шестерня четвертой и пятой передач ведущая | |
| 16 | 4***1 | Шестерня 4-й и 5-й передач | |
| 17 | 4***7 | Шестерня второй передачи ведущая | |
| 18 | 4***8 | Гнездо переднего подшипника | |
| 19 | 4***9 | Шестерня третьей передачи ведущая | |
| 20 | 3***А | Гайка круглая | |
| 21 | 4***2 | Стакан подшипника | |
| 22 | 4***3 | Втулка | |
| 23 | 4***А | Кольцо пружинное | |
| 24 | 4***6 | Шайба упорная | |
| 25 | 4***7 | Шестерня | |
| 26 | 4***8 | Втулка свертная | |
| 27 | 4***А | Муфта зубчатая | |
| 28 | 3***2 | Кольцо | |
| 29 | 3***3 | Вал | |
| 30 | 3***2 | Шестерня заднего хода паразитная | |
| 31 | 3***3 | Кольцо подшипника упорное | |
| 32 | 3***А | Втулка | |
| 33 | 3***5 | Винт установочный | |
| 34 | 3***6 | Шайба замковая | |
| 35 | 4***7 | Втулка | |
| 36 | 4***8 | Кольцо упорное | |
| 37 | 4***5 | Вал вторичный | |
| 38 | 3***1 | Винт | |
| 39 | 3***2 | Шестерня первой передачи и заднего хода скользящая | |
| 40 | 4***1 | Шестерня | |
| 41 | 4***1 | Шестерня 3-й и 5-й передач | |
| 42 | 4***А | Шестерня 2-й и 4-й передач | |
| 43 | 3***8 | Болт вторичного вала | |
| 44 | 3***А | Болт специальный | |
| 45 | 3***9 | Шайба отгибная | |
| 46 | 4***А | Шестерня паразитная | |
| 47 | 3***7 | Кольцо подшипника упорное | |
| 48 | 3***8 | Втулка распорная | |
| 49 | 3***А | Ось паразитной шестерни | |
| 50 | 3***1 | Болт оси стопорный | |
| 51 | 4***3 | Втулка | |
| 52 | 3***4 | Шайба | |
| 53 | 4***4 | Шестерки постоянного зацепления ведущая | |
| 54 | 4***1 | Пластина поджимная | |
| 55 | 3***6 | Прокладка регулировочная | |
| 56 | 3***7 | Прокладка регулировочная | |
| 57 | 3***8 | Стакан заднего подшипника | |
| 58 | 3***А | Кольцо упорное | |
| 59 | 4***А | Кольцо пружинное | |
| 60 | 4***3 | Кольцо | |
| 61 | 3***4 | Ось паразитной шестерни заднего хода | |
| 62 | 4***4 | Крышка | |
| 63 | 3***2 | Прокладка | |
| 64 | 4***А | Кронштейн редуктора | |
| 65 | 4***2 | Прокладка | |
| 66 | 4***1 | Кронштейн | |
| 67 | 3***9 | Шайба замковая | |
| 68 | Д***5 | Штифт установочный | |
| 69 | Д***9 | Кольцо стопорное | |
| 70 | 3***Б | Втулка | |
| 71 | 3***А | Кольцо пружинное | |
| 72 | 3***Б | Втулка | |
| 73 | М***6 | Болт | |
| 74 | М***6 | Болт | |
| 75 | М***5 | Болт | |
| 76 | М***6 | Болт | |
| 77 | М***5 | Шпилька | |
| 78 | М***0 | Шпилька | |
| 79 | М***5 | Гайка | |
| 80 | М***5 | Гайка | |
| 81 | М***5 | Гайка | |
| 82 | М***5 | Гайка | |
| 83 | 1***2 | Шайба | |
| 84 | 1***Г | Шайба | |
| 85 | 1***Г | Шайба | |
| 86 | 1***Г | Шайба | |
| 87 | 3***0 | Шплинт | |
| 88 | К***8 | Пробка | |
| 89 | 2***6 | Подшипник | |
| 90 | 2***8 | Шарикоподшипник | |
| 91 | 2***1 | Шарикоподшипник | |
| 92 | 2***2 | Шарикоподшипник | |
| 93 | 3***7 | Шарикоподшипник | |
| 94 | 3***8 | Шарикоподшипник | |
| 95 | 5***8 | Шарикоподшипник | |
| 96 | 4***М | Роликоподшипник | |
| 97 | 2***М | Роликоподшипник | |
| 98 | М***8 | Шпилька | |
| 99 | М***5 | Гайка | |
| 100 | М***8 | Гайка | |
| 101 | 4***Б | Крыльчатка | |
| 102 | 4***3 | Кольцо |
