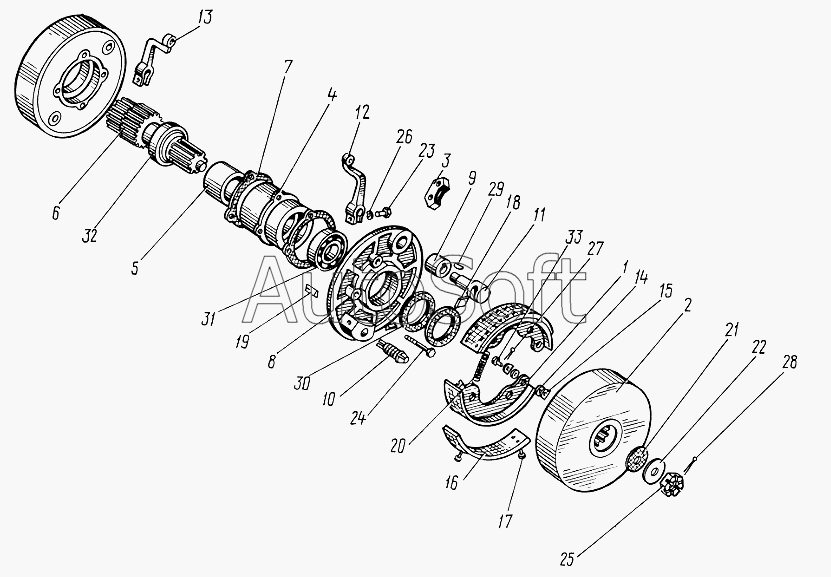

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Тормоза колодочные
33
22
23
24
25
26
27
28
29
30
31
32
22
12
2
3
4
5
6
7
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-3502045-01 | 3***1 | Колодка | |
| 36-3502045-02 | 3***2 | Колодка | |
| 36-3502052-А-02 | 3***2 | Колодки | |
| 40-3502010-А-02 | 4***2 | Тормоз правый | |
| 40-3502011-А-02 | 4***2 | Тормоз левый | |
| 40-3502015-01 | 4***1 | Стакан подшипников | |
| 40-3502030-А-01 | 4***1 | Диск правый | |
| 40-3502030-А-02 | 4***2 | Диск правый | |
| 40-3502031-А-01 | 4***1 | Диск левый | |
| 40-3502031-А-02 | 4***2 | Диск левый | |
| 40-3502036-А1-01 | 4***1 | Диск тормоза | |
| 1 | 3***1 | Ребро колодки | |
| 2 | 4***1 | Барабан | |
| 3 | 4***2 | Пластина | |
| 4 | 4***1 | Стакан подшипников | |
| 5 | 4***2 | Втулка | |
| 6 | 4***1 | Валик | |
| 7 | 4***А | Прокладка стакана | |
| 7 | 4***2 | Прокладка | |
| 8 | 4***1 | Диск тормоза | |
| 9 | 3***Б | Втулка | |
| 10 | 3***8 | Конус регулировочный | |
| 11 | 3***9 | Валик разжимного кулачка | |
| 12 | 3***1 | Рычаг правый | |
| 13 | 3***1 | Рычаг левый | |
| 14 | 3***0 | Ролик | |
| 15 | 3***1 | Пластина ограничительная | |
| 16 | 3***А | Накладка колодки | |
| 17 | 4***3 | Заклепка | |
| 18 | 3***6 | Кулачок разжимной | |
| 19 | 3***7 | Палец опорный | |
| 20 | 3***1 | Пружина | |
| 20 | 3***2 | Пружина | |
| 21 | 4***3 | Прокладка | |
| 21 | 4***2 | Прокладка | |
| 22 | 4***4 | Шайба | |
| 22 | 4***2 | Шайба | |
| 23 | М***6 | Болт | |
| 24 | М***5 | Болт | |
| 25 | М***9 | Гайка | |
| 26 | 1***Г | Шайба | |
| 27 | 3***0 | Шплинт | |
| 28 | 4***6 | Шплинт | |
| 29 | 5***9 | Шпонка | |
| 30 | I***1 | Манжета | |
| 31 | 2***0 | Шарикоподшипник | |
| 32 | 1***М | Подшипник | |
| 33 | 6***8 | Ось |
