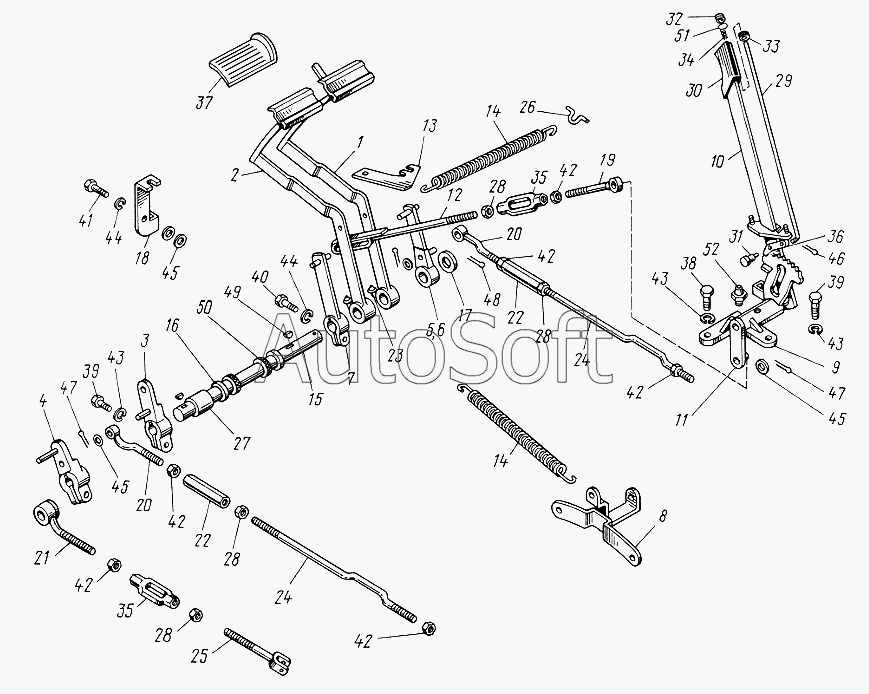

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ) (1995). Управление тормозами. Управление тормозами ручное
39
39
47
47
46
45
45
45
44
44
43
43
43
42
42
42
42
42
42
41
40
48
38
37
36
35
35
34
33
32
31
49
50
51
52
15
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
1
16
17
18
19
20
20
21
22
22
23
24
24
25
26
27
28
28
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-3503030-Д-01 | 4***1 | Тяга тормоза | |
| 45-3503100-01 | 4***1 | Педали с валиком | |
| 45-3503100-04 | 4***4 | Вал с рычагом | |
| 45-3503100-06 | 4***6 | Вал с рычагом | |
| 45Т-3503030-01 | 4***1 | Тяга тормоза | |
| 45Т-3503050-01 | 4***1 | Педали с валиком | |
| 45Т-3503050-04 | 4***4 | Педали с валиком | |
| 45Т-3508010-01 | 4***1 | Управление тормозами ручное | |
| 45Т-3508015-01 | 4***1 | Тяга | |
| 45Т-3508025-01 | 4***1 | Кронштейн с рычагом | |
| 45Т-3508030-Б-01 | 4***1 | Рычаг | |
| 1 | 4***Д | Педаль правого тормоза | |
| 2 | 4***В | Педаль левого тормоза | |
| 3 | 4***1 | Рычаг | |
| 4 | 4***1 | Рычаг | |
| 5 | 4***В | Качалка правого тормоза | |
| 5 | 4***3 | Качалка правого тормоза | |
| 6 | 4***Г | Качалка правого тормоза | |
| 6 | 4***3 | Качалка правого тормоза | |
| 7 | 4***0 | Качалка левого тормоза | |
| 8 | 4***1 | Кронштейн | |
| 9 | 4***0 | Кронштейн | |
| 10 | 4***Б | Рычаг тормоза | |
| 11 | 4***Б | Вал с рычагом | |
| 12 | 4***1 | Тяга | |
| 13 | 4***1 | Упор | |
| 14 | 4***3 | Пружина | |
| 15 | 4***5 | Вал | |
| 16 | 3***2 | Шайба | |
| 17 | 3***2 | Шайба | |
| 18 | 4***1 | Серьга | |
| 19 | 4***2 | Тяга | |
| 20 | 4***В | Тяга | |
| 21 | 4***2 | Тяга | |
| 22 | 4***3 | Муфта | |
| 23 | 2***р | Масленка | |
| 24 | 4***В | Тяга | |
| 25 | 4***1 | Тяга | |
| 26 | 3***2 | Петля | |
| 27 | 4***5 | Втулка | |
| 28 | 4***1 | Гайка | |
| 29 | 4***1 | Тяга защелки | |
| 30 | 4***2 | Рукоятка | |
| 31 | 4***2 | Ось защелки | |
| 32 | 4***9 | Кнопка | |
| 33 | 4***4 | Втулка | |
| 34 | 5***2 | Пружина | |
| 35 | 4***2 | Муфта | |
| 36 | 5***2 | Защелка | |
| 37 | А***2 | Чехол | |
| 38 | М***6 | Болт | |
| 39 | М***6 | Болт | |
| 40 | М***5 | Болт | |
| 41 | М***5 | Болт | |
| 42 | М***5 | Гайка | |
| 43 | 1***Г | Шайба | |
| 44 | 1***Г | Шайба | |
| 45 | 1***2 | Шайба | |
| 46 | 2***2 | Шплинт | |
| 47 | 3***0 | Шплинт | |
| 48 | 5***5 | Шплинт | |
| 49 | 6***0 | Шпонка | |
| 50 | I***1 | Манжета | |
| 51 | 0***2 | Кольцо | |
| 52 | 1***) | Масленка |
