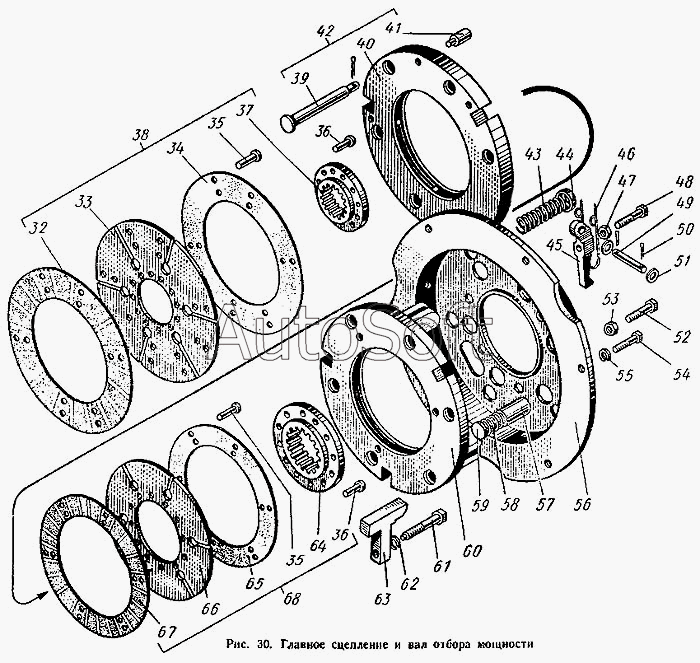

Каталог запасных частей к технике: ХЗТСШ Т-16М (1991). Главное сцепление и вал отбора мощности
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32 | Т***6 | Накладка ведомого диска сцепления | |
| 33 | 2***4 | Ведомый диск главной муфты | |
| 34 | Т***6 | Накладка ведомого диска сцепления | |
| 35 | З***8 | Заклепка трубчатая с плоской головкой | |
| 36 | З***6 | Заклепка с полукруглой головкой | |
| 37 | Д***3 | Ступица шлицевая ведомого диска главной муфты | |
| 38 | Д***А | Диск ведомый главной муфты в сборе | |
| 39 | Д***А | Палец пружины3 | |
| 40 | Д***А | Диск нажимной главной муфты | |
| 41 | Д***7 | Палец регулировочный | |
| 42 | Д***А | Диск нажимной главной муфты в сборе | |
| 43 | Д***1 | Нажимная пружина муфты вала отбора мощности | |
| 44 | Д***2 | Шайба | |
| 45 | Д***1 | Рычаг отжимной | |
| 46 | Д***0 | Пружина отжимного рычага | |
| 47 | С***3 | Гайка | |
| 48 | Д***1 | Болт нажимной | |
| 49 | Д***1 | Ось отжимного рычага | |
| 50 | Ш***6 | Шплинт | |
| 51 | Ш***9 | Шайба штампованная | |
| 52 | Д***4 | Болт регулировочный | |
| 53 | Г***1 | Гайка | |
| 54 | Б***5 | Болт | |
| 55 | Ш***Н | Шайба пружинная | |
| 56 | Д***А | Кожух муфты в сборе | |
| 57 | Д***А | Стакан пружины | |
| 58 | Д***8 | Нажимная пружина главной муфты | |
| 59 | Д***7 | Прокладка пружины глазной муфты | |
| 60 | Д***А | Диск нажимной муфты вала отбора мощности | |
| 61 | Б***0 | Болт | |
| 62 | Ш***Н | Шайба пружинная | |
| 63 | Д***1 | Шпонка направляющая | |
| 64 | Д***Б | Ступица шлицевая ведомого диска муфты вала отбора мощности | |
| 65 | Д***А | Накладка ведомого диска муфты вала отбора мощности | |
| 66 | Д***А | Ведомый диск муфты вала отбора мощности | |
| 67 | Д***А | Накладка ведомого диска муфты вала отбора мощности | |
| 68 | Д***Б | Диск ведомый вала отбора мощности в сборе |
