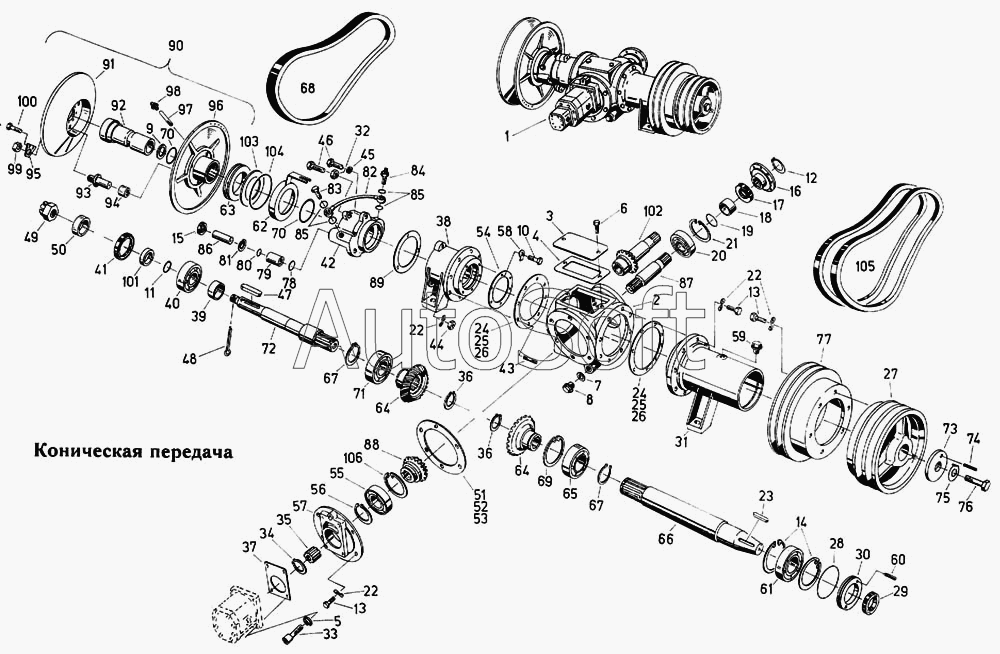

Каталог запасных частей к технике: Fortschritt Е-303. Коническая передача
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Передача коническая | |
| 1 | 4***3 | Передача коническая | |
| 2 | 4***8 | Корпус | |
| 3 | 4***0 | Крышка | |
| 4 | 4***2 | Прокладка | |
| 5 | 9***6 | Кольцо пружинное | |
| 6 | 9***2 | Болт шестигранный | |
| 7 | 9***5 | Кольцо уплотнительное | |
| 8 | 9***5 | Пробка резьбовая | |
| 9 | 4***1 | Кольцо | |
| 10 | 9***6 | Болт шестигранный | |
| 11 | 9***2 | Кольцо круглого сечения | |
| 12 | 9***3 | Кольцо стопорное | |
| 13 | 9***5 | Болт шестигранный | |
| 14 | 9***5 | Кольцо стопорное | |
| 15 | 9***1 | Уплотнение вала | |
| 16 | 4***5 | Фланец | |
| 17 | 9***2 | Уплотнение вала | |
| 18 | 4***8 | Втулка распорная | |
| 19 | 9***7 | Кольцо круглого сечения | |
| 20 | 9***1 | Шарикоподшипник радиальный | |
| 21 | 9***4 | Кольцо стопорное | |
| 22 | 9***2 | Шайба пружинная | |
| 23 | 9***1 | Шпонка призматическая | |
| 24 | 4***0 | Шайба установочная | |
| 25 | 4***7 | Шайба установочная | |
| 26 | 4***5 | Шайба установочная | |
| 27 | 4***0 | Шкив клиноременный | |
| 28 | 9***0 | Кольцо круглого сечения | |
| 29 | 9***6 | Уплотнение вала | |
| 30 | 4***4 | Крышка | |
| 31 | 4***3 | Корпус подшипника | |
| 32 | 9***0 | Гайка шестигранная | |
| 33 | 9***4 | Болт цилиндрический | |
| 34 | 9***6 | Кольцо стопорное | |
| 35 | 4***4 | Втулка переключающая | |
| 36 | 9***2 | Кольцо стопорное | |
| 37 | 4***0 | Прокладка | |
| 38 | 4***0 | Корпус подшипника | |
| 39 | 4***1 | Втулка распорная | |
| 40 | 9***1 | Роликоподшипник самоустанавливающийся | |
| 41 | 9***5 | Уплотнение вала | |
| 42 | 4***5 | Корпус подшипника | |
| 43 | 9***0 | Шпилька | |
| 44 | 9***3 | Гайка шестигранная | |
| 45 | 9***2 | Кольцо пружинное | |
| 46 | 9***3 | Болт шестигранный | |
| 47 | 9***0 | Шпонка призматическая | |
| 48 | 9***4 | Шплинт | |
| 49 | 9***6 | Гайка корончатая | |
| 50 | 4***1 | Втулка распорная | |
| 51 | 4***5 | Шайба установочная | |
| 52 | 4***4 | Шайба установочная | |
| 53 | 4***0 | Шайба установочная | |
| 54 | 4***4 | Шайба | |
| 55 | 9***8 | Шарикоподшипник радиальный | |
| 56 | 9***8 | Кольцо стопорное | |
| 57 | 4***5 | Втулка | |
| 58 | 9***1 | Шайба стопорная | |
| 59 | 4***6 | Сапун | |
| 60 | 9***6 | Шпилька | |
| 61 | 9***7 | Роликоподшипник самоустанавливающийся | |
| 62 | 4***6 | Кольцо опорное | |
| 63 | 9***3 | Шарикоподшипник аксиально-радиальный | |
| 64 | 4***8 | Шестерня коническая | |
| 65 | 9***7 | Шарикоподшипник радиальный | |
| 66 | 4***1 | Вал | |
| 67 | 9***0 | Кольцо стопорное | |
| 68 | 4***5 | Ремень клиновой широкий | |
| 69 | 9***3 | Кольцо стопорное | |
| 70 | 9***1 | Кольцо круглого сечения | |
| 71 | 9***2 | Шарикоподшипник радиально-упорный | |
| 72 | 4***2 | Вал | |
| 73 | 4***4 | Шайба концевая | |
| 74 | 9***2 | Штифт цилиндрический просечной | |
| 75 | 9***6 | Шайба стопорная | |
| 76 | 9***0 | Болт шестигранный | |
| 77 | 4***1 | Шкив клиноременный | |
| 78 | 9***3 | Кольцо круглого сечения | |
| 79 | 4***2 | Втулка | |
| 80 | 9***4 | Кольцо круглого сечения | |
| 81 | 9***5 | Кольцо стопорное | |
| 82 | 4***0 | Трубопровод соединительный | |
| 83 | 9***8 | Болт пустотелый | |
| 84 | 9***6 | Штуцер | |
| 85 | 9***2 | Кольцо уплотнительное | |
| 86 | 4***8 | Поршень | |
| 87 | 4***6 | Вал | |
| 88 | 4***7 | Шестерня коническая | |
| 89 | 4***3 | Прокладка | |
| 90 | 4***0 | Вариатор шасси | |
| 91 | 4***4 | Половинка шкива | |
| 92 | 4***5 | Втулка направляющая | |
| 93 | 4***3 | Палец поводковый | |
| 94 | 9***5 | Втулка | |
| 95 | 4***1 | Шайба стопорная | |
| 96 | 4***0 | Половинка шкива | |
| 97 | 4***0 | Трубка | |
| 98 | 9***7 | Масленка коническая | |
| 99 | 9***0 | Гайка шестигранная | |
| 100 | 9***0 | Болт шестигранный | |
| 101 | 4***8 | Втулка распорная | |
| 102 | 4***0 | Вал | |
| 103 | 4***8 | Шайба уплотнительная | |
| 104 | 9***7 | Кольцо круглого сечения | |
| 105 | 4***3 | Набор клиновых ремней | |
| 106 | 9***7 | Кольцо стопорное | |
| 107 | 9***3 | Болт цилиндрический |
