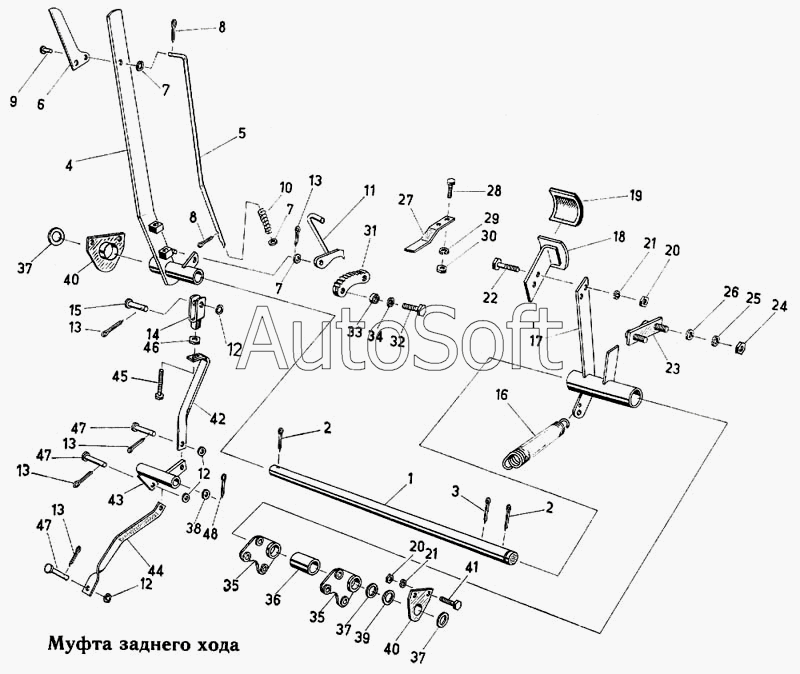

Каталог запасных частей к технике: Fortschritt Е-303. Муфта заднего хода
37
37
37
26
27
28
29
30
31
32
33
34
35
35
36
25
38
39
40
40
41
42
43
44
45
46
47
47
47
48
13
13
13
13
13
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
12
12
1
14
15
16
17
18
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Вал | |
| 2 | 9***2 | Шплинт | |
| 3 | 9***3 | Шплинт | |
| 4 | 4***0 | Рычаг муфты заднего хода | |
| 5 | 4***6 | Тяга | |
| 6 | 4***3 | Рукоятка | |
| 7 | 9***1 | Шайба | |
| 8 | 9***6 | Шплинт | |
| 9 | 9***0 | Заклепка с полукруглой головкой | |
| 10 | 9***5 | Пружина сжатия | |
| 11 | 4***8 | Рычаг фиксаторный | |
| 12 | 9***7 | Шайба | |
| 13 | 9***6 | Шплинт | |
| 14 | 9***4 | Вилка | |
| 15 | 9***2 | Палец | |
| 16 | 9***7 | Пружина растяжения | |
| 17 | 4***1 | Рычаг тормозной | |
| 18 | 4***6 | Педаль | |
| 19 | 4***4 | Покрытие педали | |
| 20 | 9***8 | Гайка шестигранная | |
| 21 | 9***7 | Кольцо пружинное | |
| 22 | 9***3 | Болт шестигранный | |
| 23 | 4***3 | Пластина упорная | |
| 24 | 9***3 | Гайка шестигранная | |
| 25 | 9***4 | Кольцо пружинное | |
| 26 | 9***6 | Шайба | |
| 27 | 4***7 | Пружина | |
| 28 | 9***3 | Болт шестигранный | |
| 29 | 9***7 | Кольцо пружинное | |
| 30 | 9***1 | Гайка шестигранная | |
| 31 | 4***7 | Сегмент зубчатый | |
| 32 | 9***3 | Болт шестигранный | |
| 33 | 4***4 | Втулка распорная | |
| 34 | 9***5 | Кольцо пружинное | |
| 35 | 4***4 | Рычаг | |
| 36 | 4***8 | Втулка распорная | |
| 37 | 9***4 | Шайба | |
| 38 | 9***2 | Шайба установочная | |
| 39 | 9***8 | Шайба | |
| 40 | 4***4 | Пластина опорная | |
| 41 | 9***1 | Болт шестигранный | |
| 42 | 4***3 | Тяга | |
| 43 | 4***8 | Рычаг | |
| 44 | 4***5 | Штанга | |
| 45 | 9***3 | Болт шестигранный | |
| 46 | 9***6 | Гайка шестигранная | |
| 47 | 9***1 | Палец | |
| 48 | 9***6 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
