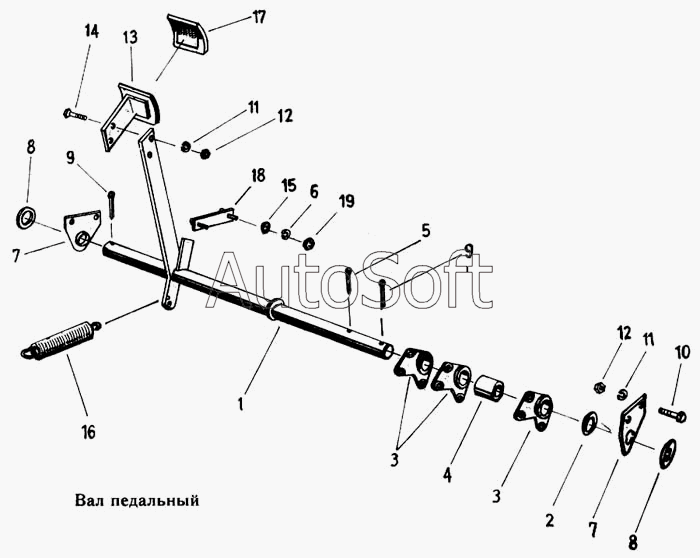

Каталог запасных частей к технике: Fortschritt Е-303. Вал педальный
1
2
3
3
4
5
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Вал с рычагом | |
| 2 | 9***7 | Шайба | |
| 3 | 4***4 | Рычаг | |
| 4 | 4***8 | Втулка распорная | |
| 5 | 9***3 | Шплинт | |
| 6 | 9***4 | Кольцо пружинное | |
| 7 | 4***4 | Пластина опорная | |
| 8 | 9***4 | Шайба | |
| 9 | 9***0 | Шплинт | |
| 10 | 9***1 | Болт шестигранный | |
| 11 | 9***7 | Кольцо пружинное | |
| 12 | 9***8 | Гайка шестигранная | |
| 13 | 4***6 | Педаль | |
| 14 | 9***3 | Болт шестигранный | |
| 15 | 9***6 | Шайба | |
| 16 | 9***7 | Пружина растяжения | |
| 17 | 4***4 | Покрытие педали | |
| 18 | 4***3 | Пластина упорная | |
| 19 | 9***2 | Гайка шестигранная |
