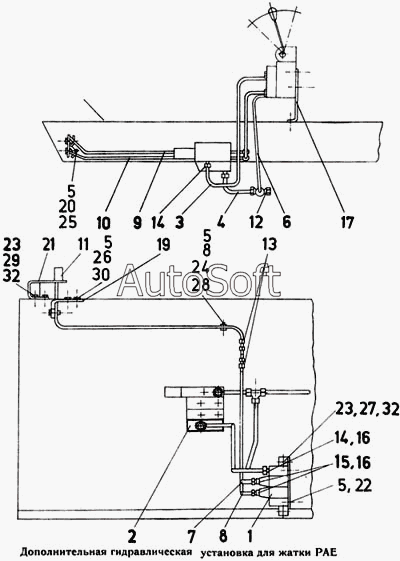

Каталог запасных частей к технике: Fortschritt Е-303. Дополнительная гидравлическая установка для жатки РАЕ
17
32
32
30
29
28
27
26
25
24
23
23
22
21
20
19
1
16
16
15
14
14
13
12
11
10
9
8
8
7
6
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Блок ходовых обратных клапанов | |
| 2 | 4***7 | Дополнительный узел | |
| 3 | 4***5 | Трубопровод входной | |
| 4 | 4***7 | Колено трубы | |
| 5 | 9***7 | Кольцо пружинное | |
| 6 | 4***6 | Трубопровод обратный 2 | |
| 7 | 4***4 | Трубопровод мотовила, вертикальный | |
| 8 | 4***2 | Трубопровод вариатора мотовила | |
| 9 | 4***0 | Трубопровод мотовила, вертикальный | |
| 10 | 4***7 | Трубопровод вариатора мотовила | |
| 11 | 9***6 | Муфта шланговая | |
| 12 | 9***1 | Штуцер соединительный | |
| 13 | 9***2 | Штуцер соединительный | |
| 14 | 9***5 | Штуцер резьбовой | |
| 15 | 9***0 | Штуцер резьбовой | |
| 16 | 9***8 | Кольцо уплотнительное | |
| 17 | 4***6 | Уголок | |
| 18 | 4***6 | Пластина зажимная | |
| 19 | 4***5 | Державка | |
| 20 | 4***7 | Пластина зажимная | |
| 21 | 4***3 | Пластина | |
| 22 | 9***1 | Болт шестигранный | |
| 23 | 9***1 | Болт шестигранный | |
| 24 | 9***0 | Болт шестигранный | |
| 25 | 9***6 | Болт шестигранный | |
| 26 | 9***1 | Болт шестигранный | |
| 27 | 9***1 | Гайка шестигранная | |
| 28 | 9***1 | Гайка шестигранная | |
| 29 | 9***1 | Шайба | |
| 30 | 9***6 | Шайба | |
| 31 | 9***5 | Кольцо пружинное | |
| 32 | 9***6 | Кольцо пружинное |
