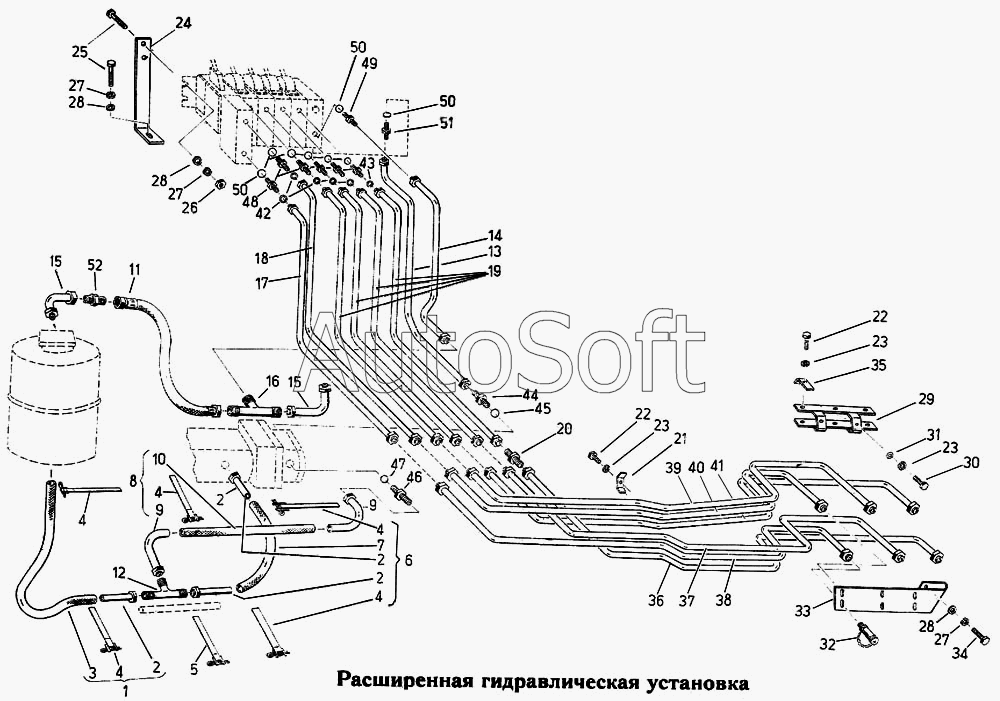

Каталог запасных частей к технике: Fortschritt Е-303. Расширенная гидравлическая установка
40
28
28
28
29
30
31
32
33
34
35
36
37
38
39
27
27
27
41
42
43
44
45
46
47
48
49
50
50
50
51
52
14
2
2
2
2
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
1
15
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Трубопровод всасывающий в сборе | |
| 2 | 4***2 | Трубка | |
| 3 | 9***1 | Шланг полихлорвиниловый | |
| 4 | 9***4 | Лента фиксирующая | |
| 5 | 9***2 | Лента фиксирующая | |
| 6 | 4***1 | Шлангопровод 1 в сборе | |
| 7 | 9***8 | Шланг полихлорвиниловый | |
| 8 | 4***5 | Шлангопровод 2 в сборе | |
| 9 | 4***8 | Колено трубы | |
| 10 | 9***0 | Шланг полихлорвиниловый, прозрачный | |
| 11 | 9***6 | Шлангопровод | |
| 12 | 9***4 | Штуцер соединительный | |
| 13 | 4***1 | Трубопровод входной 2 | |
| 14 | 4***6 | Трубопровод обратный 2 | |
| 15 | 4***7 | Колено трубы | |
| 16 | 9***3 | Штуцер соединительный | |
| 17 | 4***0 | Трубопровод регулирования транспортера, нижний | |
| 18 | 4***2 | Трубопровод регулирования транспортера, верхний | |
| 19 | 4***4 | Трубопровод | |
| 20 | 9***1 | Штуцер соединительный | |
| 21 | 4***7 | Пластина зажимная | |
| 22 | 9***0 | Болт шестигранный | |
| 23 | 9***7 | Кольцо пружинное | |
| 24 | 4***0 | Уголок | |
| 25 | 9***3 | Болт шестигранный | |
| 26 | 9***1 | Гайка шестигранная | |
| 27 | 9***6 | Кольцо пружинное | |
| 28 | 9***1 | Шайба | |
| 29 | 4***7 | Державка | |
| 30 | 9***1 | Болт шестигранный | |
| 31 | 9***6 | Шайба | |
| 32 | 9***7 | Муфта шланговая | |
| 33 | 4***5 | Пластана | |
| 34 | 9***1 | Болт шестигранный | |
| 35 | 4***0 | Скоба | |
| 36 | 4***5 | Трубопровод мотовила, горизонтальный | |
| 37 | 4***7 | Трубопровод мотовила вертикальный | |
| 38 | 4***6 | Трубопровод регулирования транспортера, нижний | |
| 39 | 4***1 | Трубопровод регулирования высоты | |
| 40 | 4***8 | Трубопровод регулирования транспортера, верхний | |
| 41 | 4***3 | Трубопровод вариатора мотовила | |
| 42 | 4***6 | Шайба дроссельная | |
| 43 | 4***2 | Шайба дроссельная | |
| 44 | 9***4 | Штуцер резьбовой | |
| 45 | 9***0 | Кольцо круглого сечения | |
| 46 | 9***1 | Штуцер резьбовой | |
| 47 | 9***1 | Кольцо круглого сечения | |
| 48 | 9***2 | Штуцер резьбовой | |
| 49 | 9***4 | Штуцер резьбовой | |
| 50 | 9***3 | Кольцо уплотнительное | |
| 51 | 9***0 | Штуцер резьбовой | |
| 52 | 9***0 | Штуцер соединительный |
