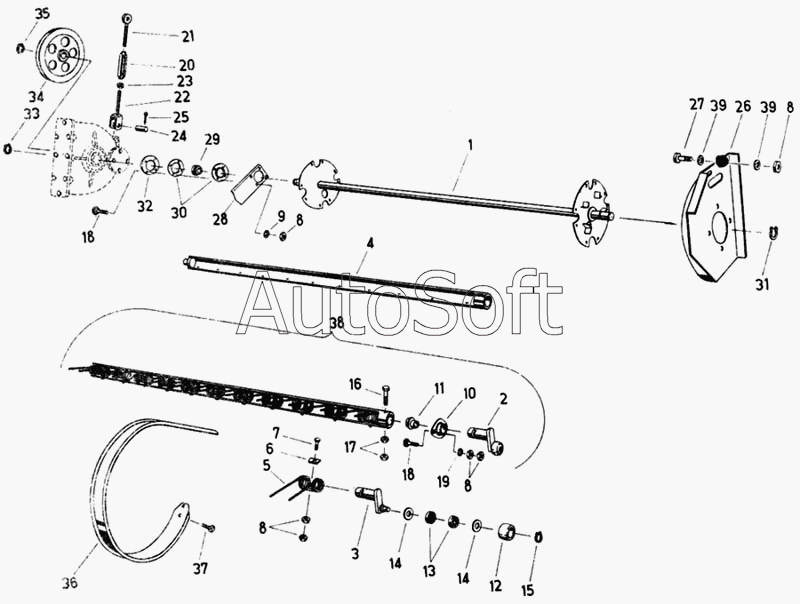

Каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
39
11
2
3
4
5
6
7
8
8
8
8
9
10
1
12
13
14
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Вал барабана | |
| 2 | 4***7 | Направляющий рычаг | |
| 3 | 4***5 | Рычаг | |
| 4 | 4***2 | Опора грабельных зубьев | |
| 5 | 4***5 | Сдвоенный пружинный зуб | |
| 6 | 4***8 | Прокладка | |
| 7 | 9***3 | Болт шестигранный | |
| 8 | 9***6 | Гайка шестигранная | |
| 9 | 9***1 | Зубчатая шайба А10 | |
| 10 | 4***1 | Вкладыш | |
| 11 | 4***8 | Втулка подшипника | |
| 12 | 4***4 | Ролик | |
| 13 | 9***4 | Шарикоподшипник радиальный | |
| 14 | 4***2 | Шайба уплотнительная | |
| 15 | 9***1 | Кольцо стопорное | |
| 16 | 9***2 | Болт с шестигранной головкой М12х90 | |
| 17 | 9***2 | Гайка шестигранная | |
| 18 | 9***7 | Болт с полукруглой головкой | |
| 19 | 9***5 | Кольцо пружинное | |
| 20 | 9***0 | Замок стяжной | |
| 21 | 4***0 | Рым-болт | |
| 22 | 4***7 | Болт с вилочной головкой | |
| 23 | 9***2 | Шестигранная гайка АМ16 | |
| 24 | 9***8 | Палец | |
| 25 | 9***8 | Шплинт | |
| 26 | 4***2 | Направляющий кулачок | |
| 27 | 9***2 | Болт шестигранный | |
| 28 | 4***3 | Опора | |
| 29 | 9***1 | Самоустанавливающийся подшипник L207 | |
| 30 | 4***5 | Вкладыш | |
| 31 | 9***8 | Кольцо стопорное | |
| 32 | 4***1 | Защитное кольцо | |
| 33 | 9***7 | Стопорное кольцо 28 | |
| 34 | 4***8 | Шкив клиноременной передачи | |
| 35 | 9***5 | Кольцо стопорное | |
| 36 | 4***6 | Скребок | |
| 37 | 9***3 | Болт шестигранный | |
| 38 | 4***4 | Грабельный вал | |
| 39 | 9***7 | Шайба 11,5 |
