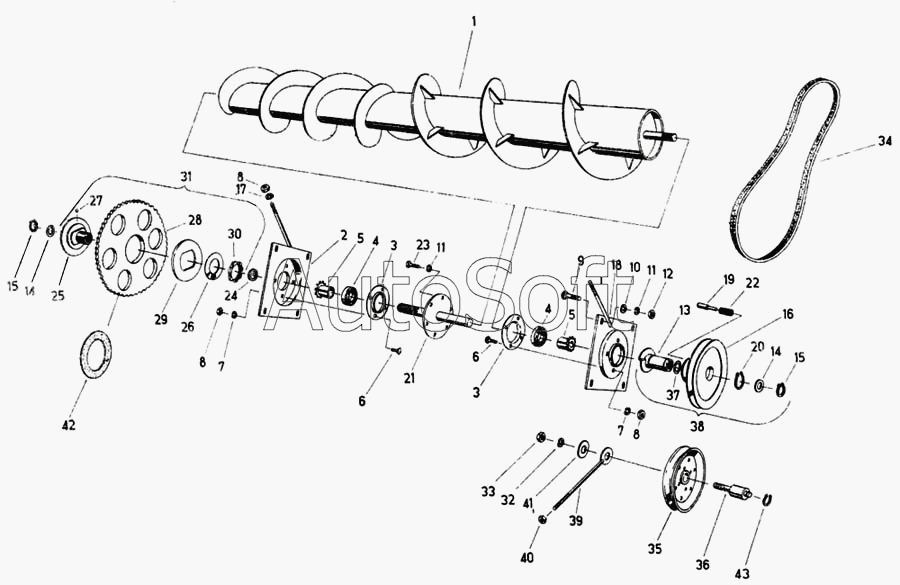

Каталог запасных частей к технике: Fortschritt Е-281-С. Транспортирующий шнек
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
11
1
13
14
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Винтовой транспортер | |
| 2 | 4***3 | Державка подшипника | |
| 3 | 4***7 | Вкладыш | |
| 4 | 9***6 | Подшипник самоустанавливающийся | |
| 5 | 9***7 | Стяжная гильза Н2308 | |
| 6 | 9***4 | Болт с полукруглой головкой | |
| 7 | 9***5 | Кольцо пружинное | |
| 8 | 9***4 | Гайка шестигранная | |
| 9 | 9***8 | Болт с полукруглой головкой | |
| 10 | 4***1 | Шайба | |
| 11 | 9***4 | Кольцо пружинное | |
| 12 | 9***2 | Гайка шестигранная | |
| 13 | 4***6 | Ступица | |
| 14 | 9***7 | Шайба установочная | |
| 15 | 9***4 | Кольцо стопорное | |
| 16 | 4***7 | Шкив клиноременный | |
| 17 | 9***7 | Шайба 11,5 | |
| 18 | 4***6 | Державка подшипника | |
| 19 | 4***2 | Палец | |
| 20 | 9***1 | Кольцо стопорное | |
| 21 | 4***1 | Вал | |
| 22 | 9***8 | Пружина сжатия А1,2х13х11,5 | |
| 23 | 9***0 | Болт шестигранный | |
| 24 | 4***8 | Втулка распорная | |
| 25 | 4***2 | Ступица муфты | |
| 26 | 4***7 | Тарельчатая пружина | |
| 27 | 9***7 | Шарик | |
| 28 | 4***4 | Звездочка | |
| 29 | 4***5 | Плита | |
| 30 | 9***0 | Гайка шлицевая | |
| 31 | 4***4 | Фрикционная муфта, в сборе | |
| 32 | 9***3 | Кольцо пружинное | |
| 33 | 9***5 | Гайка шестигранная | |
| 34 | 9***2 | Ремень клиновой узкий | |
| 35 | 4***4 | Шкив клиноременной передачи | |
| 36 | 4***3 | Палец | |
| 37 | 4***8 | Шайба распорная | |
| 38 | 4***0 | Шкив клиноременный в сборе | |
| 39 | 4***8 | Винт установочный | |
| 40 | 9***8 | Гайка шестигранная | |
| 41 | 9***1 | Шайба 22х60х8 | |
| 42 | 9***6 | Накладка муфты | |
| 43 | 9***8 | Кольцо стопорное |
