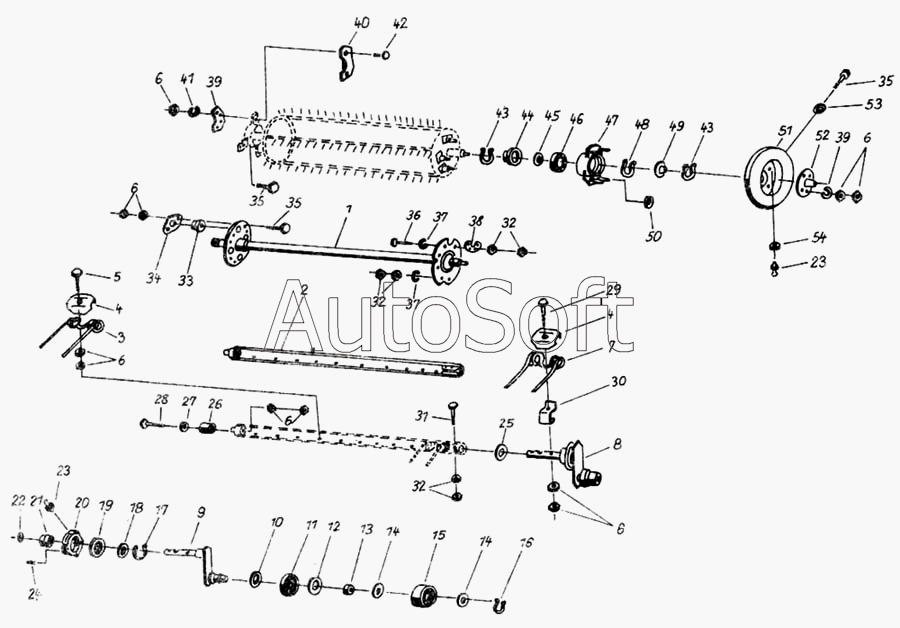

Каталог запасных частей к технике: Fortschritt Е-281-С. Грабельный барабан, слева
42
29
30
31
32
32
32
33
34
35
35
35
36
37
37
38
39
39
40
41
28
43
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Вал барабана, левый | |
| 2 | 4***7 | Держатель грабельных пальцев, левый | |
| 3 | 4***5 | Сдвоенный пружинный зуб | |
| 4 | 4***1 | Прокладка | |
| 5 | 9***0 | Болт шестигранный | |
| 6 | 9***4 | Гайка шестигранная | |
| 7 | 4***5 | Палец пружинный двойной | |
| 8 | 4***3 | Рычаг направляющий | |
| 9 | 4***1 | Рычаг | |
| 10 | 4***3 | Шайба уплотнительная | |
| 11 | 4***7 | Ролик | |
| 12 | 4***4 | Шайба | |
| 13 | 4***6 | Шайба распорная | |
| 14 | 4***2 | Шайба уплотнительная | |
| 15 | 4***5 | Ролик | |
| 16 | 9***1 | Кольцо стопорное | |
| 17 | 9***4 | Кольцо стопорное | |
| 18 | 4***7 | Уплотнительная шайба | |
| 19 | 9***8 | Шарикоподшипник радиальный | |
| 20 | 4***0 | Корпус подшипника | |
| 21 | 4***2 | Втулка | |
| 22 | 9***8 | Уплотнение вала | |
| 23 | 9***7 | Масленка коническая | |
| 24 | 9***1 | Шпилька ВМ12х35 | |
| 25 | 9***4 | Шайба установочная | |
| 26 | 4***7 | Втулка | |
| 27 | 9***0 | Шайба | |
| 28 | 9***1 | Болт шестигранный | |
| 29 | 9***2 | Болт шестигранный | |
| 30 | 4***0 | Упор | |
| 31 | 9***7 | Болт шестигранный | |
| 32 | 9***0 | Гайка шестигранная | |
| 33 | 4***8 | Втулка подшипника | |
| 34 | 4***1 | Вкладыш | |
| 35 | 9***7 | Болт шестигранный | |
| 36 | 9***2 | Болт с шестигранной головкой М12х60 | |
| 37 | 9***8 | Кольцо пружинное | |
| 38 | 4***7 | Прокладка | |
| 39 | 4***2 | Накладка | |
| 40 | 4***0 | Направляющая | |
| 41 | 9***5 | Кольцо пружинное | |
| 42 | 9***3 | Болт шестигранный | |
| 43 | 9***6 | Кольцо стопорное | |
| 44 | 4***8 | Крышка | |
| 45 | 4***8 | Шайба уплотнительная | |
| 46 | 9***7 | Шарикоподшипник самоустанавливающийся | |
| 47 | 4***1 | Корпус подшипника | |
| 48 | 9***5 | Кольцо стопорное | |
| 49 | 4***2 | Крышка | |
| 50 | 9***3 | Шайба 10х20х3 | |
| 51 | 4***8 | Направляющая криволинейная | |
| 52 | 4***5 | Защитный колпак | |
| 53 | 9***4 | Шайба | |
| 54 | 9***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
